| Menşe yeri | Çin |
| Marka adı | YIZGEAR |
| Model numarası | IG22072402 |

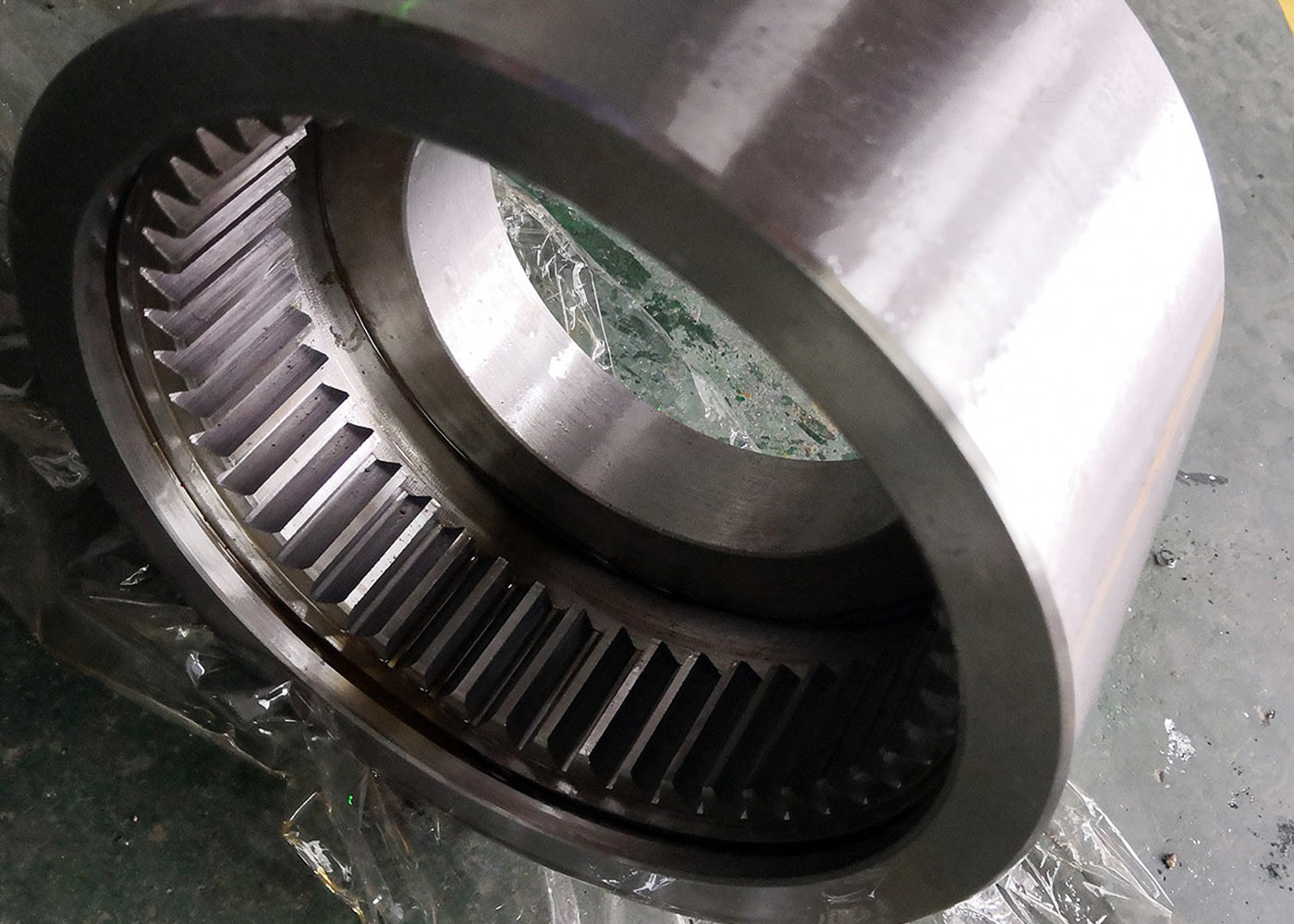

Özel yapımı İç dişli halkalar- İç iplik takımları
1) İç ekipmanın açıklaması
Dahili dişli/halka şeklindeki dişli, kenarının iç yüzeyinde dişleri vardır.
İç dişliler dış dişlilerle bir araya gelir.
2) İç ekipmanların özellikleri
(a) İki dış dişliyi birbirine bağlarken, dönüş karşıt yönlerde gerçekleşir.
İç bir dişli ile dış bir dişliyi birbirine bağlarken dönüş aynı yönde gerçekleşir.
b) İç dişliler küçük dış dişlilerle çalıştırılır.
(c) Makine sisteminin kompakt bir tasarımı mümkün kılar.
| Ürün | İç ekipman |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | Gerekirse |
| Modül (M) | 0.5-25 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 0 |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Tempring |
| Sertlik | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
