| Menşe yeri | Çin |
| Marka adı | YIZGEAR |
| Model numarası | IG2207001 |

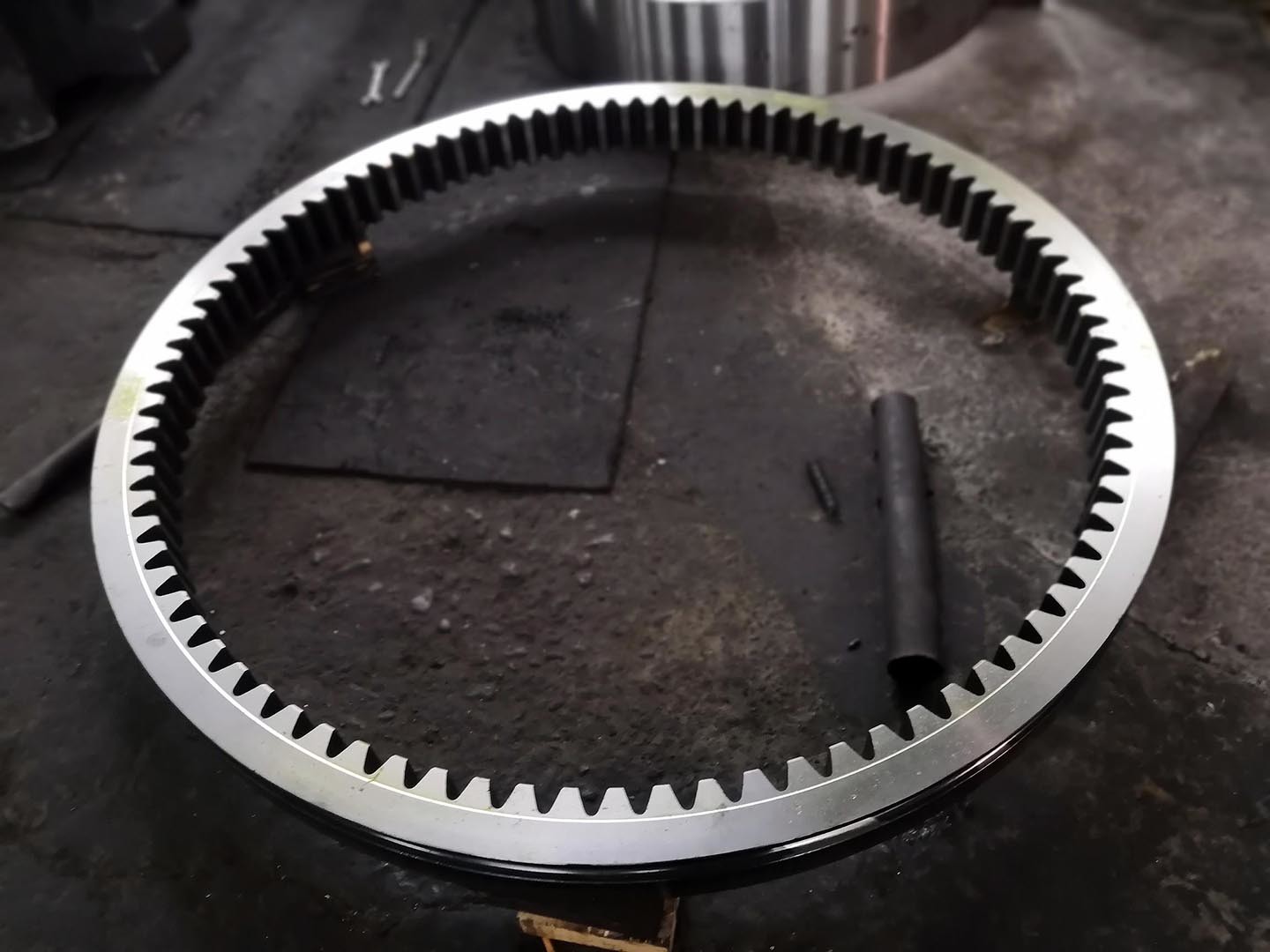

Gezegen Redüktör-Annular Gear için özel iç dişli
1) İç Donanım Uygulamaları
Yüksek azaltma oranlarının sürülmesi için en çok kullanılan iç takımlar.
Gezegen sisteminde iç takımlar, gezegen takımları ve güneş takımları vardır.
2) İç ekipmanların açıklaması
Dahili takım veya halka biçiminde olan takım, kenarının iç yüzeyinde dişleri vardır.
Dahili dişliler dış dişlilerle bir araya gelmeli.
İç dişli, makinenin kompakt bir tasarımı için olanak sağlar.
| Ürün | İç ekipman |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | Gerekirse |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | Geleneksel |
| Heliks açısı (β) | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme & Tempring/ İndüksiyon sertleştirme |
| Sertlik | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
