| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | HB22082802 |
| Min sipariş miktarı: | 1 bilgisayar |
| Fiyat: | $1000/ Pcs |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 50 ADET/AY |
| Türü: | Silindirik Dişli | Yüz genişliği: | 150 |
|---|---|---|---|
| Sertlik: | 280 HB | sarmal açı: | 25° |
| Basınç açısı: | 20° | Marka: | OEM |
| Vurgulamak: | AISI 8620 Çelik Çift Helis Dişli,Dövme AISI 8620 Çelik Şanzıman Dişlileri,Çift Helisel Şanzıman Dişlileri |
||
1) Balık kemiği aletlerinin özellikleri
a) Aynı dişler, aynı modülü, diş sayısını ve spiralin açısını koruyarak, ancak spiralin karşı tarafında iki yarıya kesilir.
b) Sürüş kuvveti, viteslerin her yarısı tarafından üretilir ve bu şekilde birbirlerini iptal ederler.
(c) Itme kuvvetinin olmaması, daha yüksek spiral açısını (yaklaşık 45°'ya kadar) kullanmayı sağlar.
d) Güç kuvveti olmadığı için, ağır radyal yükleri kaldırabilen rulmanlar, silindir kemiği ile kullanılabilir.
e) İtme kuvveti olmadığından, ağır radyal yükle başa çıkabilen rulmanlar, silindir kemiği ile kullanılabilir.

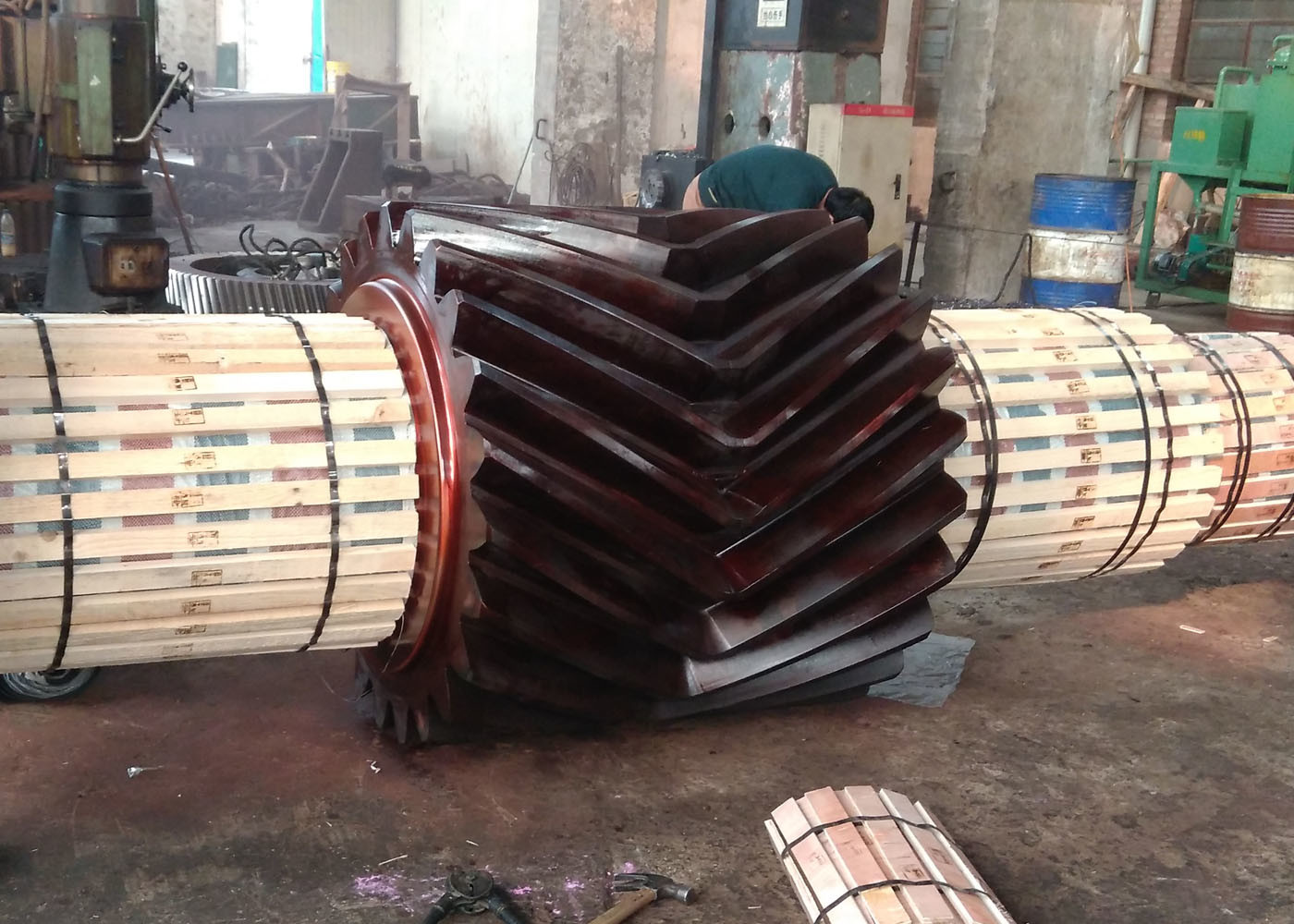

| Ürün | Heringbone Donanımı |
| Özel yapımı | √ |
| Delek Profili Tipi | Balık kemikleri |
| Diş makineleri üretimi | Delekleri frezeleme |
| Dişleri öğütmek | Sıfır |
| Modül (M) | 18 |
| Diş Sayısı (Z) | 22 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Normal siling |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
