| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS220806003 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $35.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | 20CrMnTi | Marka: | OEM |
|---|---|---|---|
| Uzunluk: | 337 mm | Profil Tipi: | Helisel Dişli |
| Sertlik: | 58-62 HRC | Sertlik katmanı: | 0,5-0,8 mm |
| Vurgulamak: | 2.5 Modül Şanzıman Dişli Mili,17 T Helisel Kamalı Şaft,Şanzıman Dişli Mili 17 T |
||

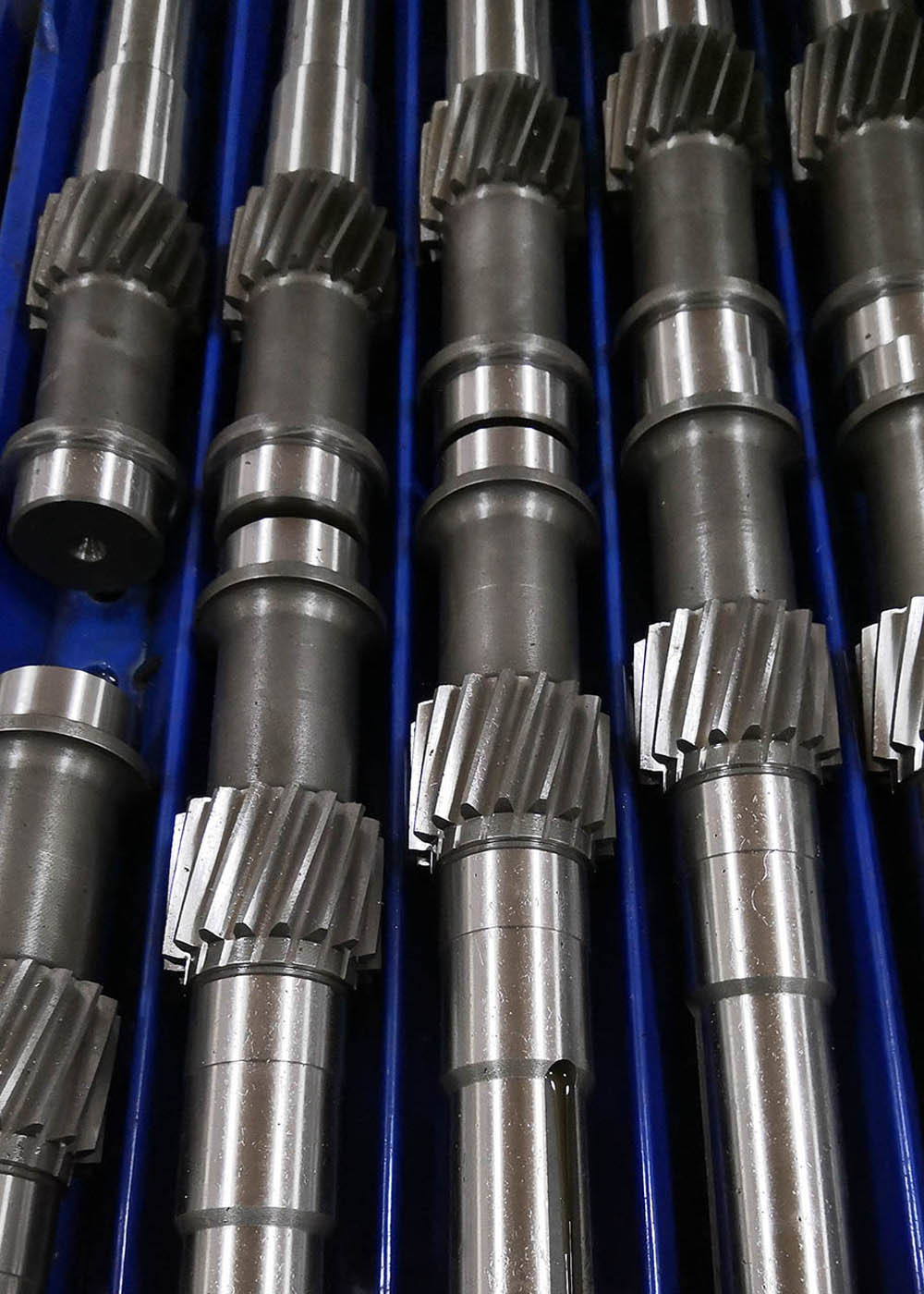

2.5 Modül 17 T Çarklı Döviz Çubuğu Çubuğa monte edilmiş hız azaltıcılar için
1) Helical Gear Shaft uygulaması
Helikal dişli ocağı, dişli kutusu ve hız azaltıcılar için yaygın olarak kullanılır.
Döviz ocağı, güç aktarım sistemini çalıştırmak için ocağın birleştirmeleri veya rulmanları ile birleştirilebilir.
2) Helical Gear Shaft'ın Üretim İşlemleri
a) Çelik malzemelerinin dövülmesi
b) Malzemenin söndürülmesi ve karartılması
c) Kaba Dönüştürme İşlemleri
d) İnce Dönüştürme İşlemleri
e) Donanımların kaydırılması
f) Isı işleme (karburasyon)
g) Döşeme makineleri
h) Yüzey öğütme
i) Kontrol
j) Paketleme
| Ürün | Helikal dişli ocağı |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| DonanımDişlerÜretim | Delekleri freze etmek/delekleri fırlatmak/delekleri şekillendirmek |
| Dişleri öğütmek | √ |
| Modül (M) | 3 |
| Diş Sayısı (Z) | 17 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
