| Malzeme: | 20CrMnTi | Üretim: | Dişli Azdırma |
|---|---|---|---|
| Uzunluk: | 220mm | helezon açısı: | 0° |
| Sertlik: | 58-62 HRC | Sertlik katmanı: | 0,5-0,8 mm |
| Vurgulamak: | Hız Düşürücüler İçin Şanzıman Dişli Mili,3 Modül Şanzıman Düz Dişli Mili,Düz Dişli Şanzıman Dişli Mili |
||

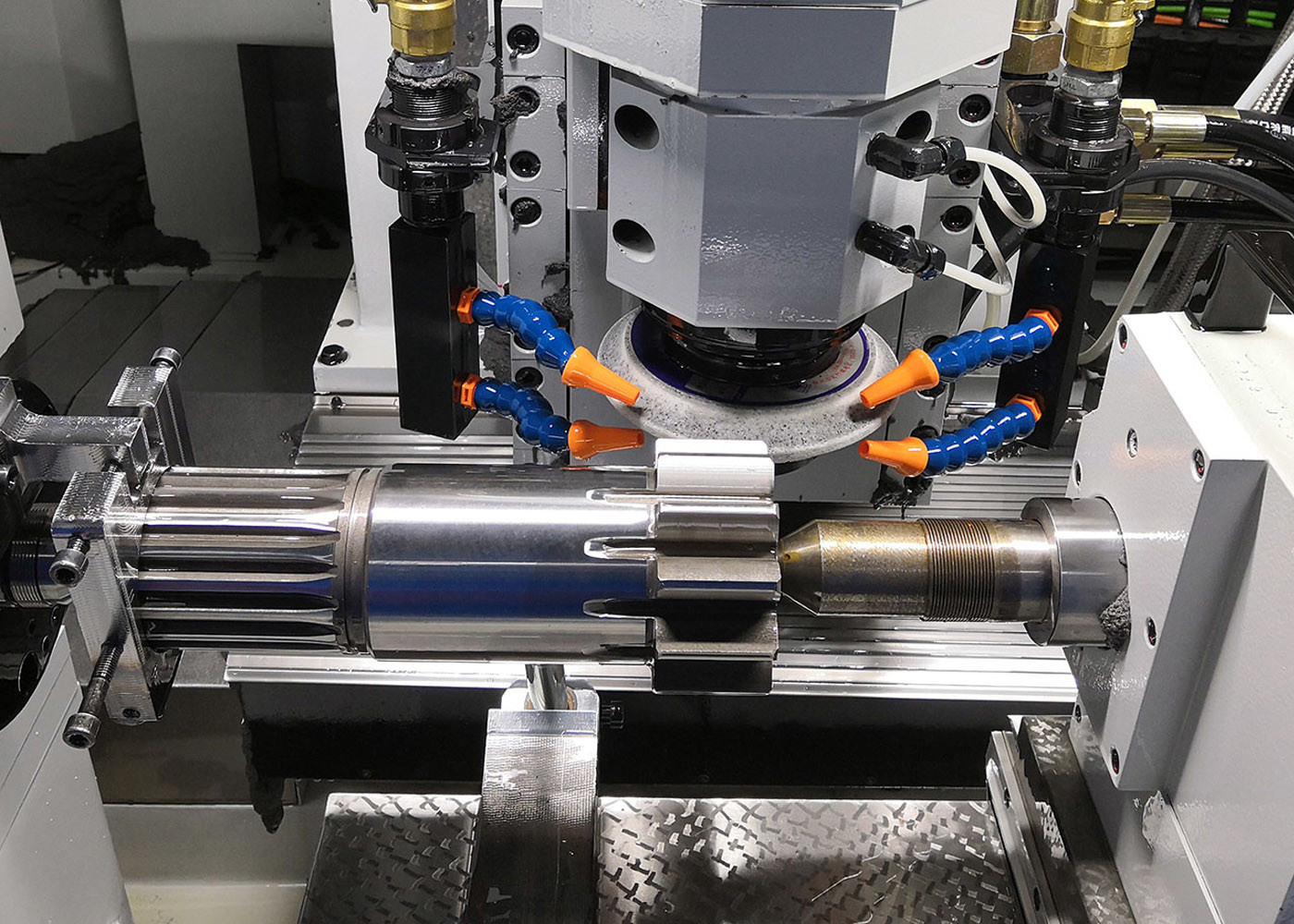

2.5 Modül 17 T Çarklı Döviz Çubuğu Çubuğa monte edilmiş hız azaltıcılar için
1) Dönüştürme Çubuğunun Tanımı
Bir dişli asısı, bir dişli ile ilgilenmesine ve dönmesine izin veren dönüşü sağlayan sistemin aksıdır. Bir tane daha.
Bu işlem her zaman vites azaltma olarak bilinir ve at gücünümotor ile sürücü kontrolörüne.
Motor dönümünün tork'a dönüştürülmesi, motorun Örneğin, bir otomobilin tekerleklerini güçlendiren.
2) Düğme Çubuğu Türleri
Bazı farklı türlerdeki dişli ocağı, çiftleme ocağı ocağı, eksantrik ocağı, anahtarlı ocağı ve splineli ocağıdır.
Ağır bir iş için kullanılan dişliler büyük olasılıkla dayanıklı metalden yapılır.
| Ürün | Helikal dişli ocağı |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| DonanımDişlerÜretim | Delekleri freze etmek/delekleri fırlatmak/delekleri şekillendirmek |
| Dişleri öğütmek | √ |
| Modül (M) | 3 |
| Diş Sayısı (Z) | 11 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 0° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
