| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Basınç açısı: | 20 derece | Çelik tipi: | dövme çelik |
|---|---|---|---|
| Doğruluk: | ISO 6 | Boyut: | özel |
| Üretim süreci: | Dişli Diş Taşlama | Çekirdek Sertliği: | 220-280 HB |
| Vurgulamak: | Ağır Hizmet Tipi Kamyon Konik Dişlileri,Havacılık Konik Dişlileri,Yüksek Doğruluğa Sahip Konik Dişliler |
||

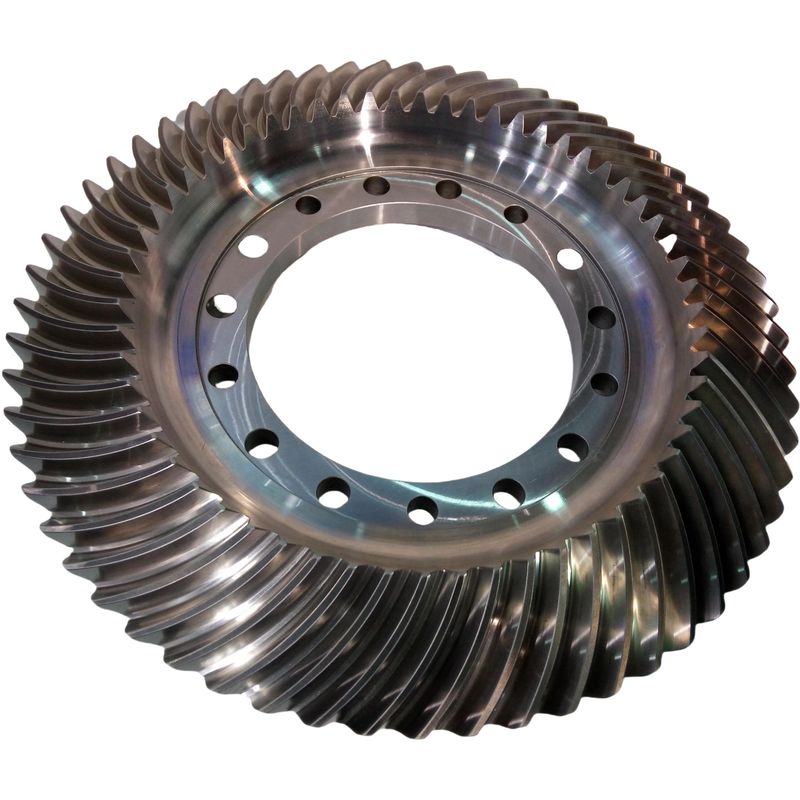

1) Helisel Dişli Çark Tanımı
Diş yüzeyleri uzaysal eğri yüzeyler olan, CNC dişli frezeleme veya taşlama işlemleriyle işlenmiş konik dişliler.
2) Helisel Dişli Çark Özellikleri
a) İşleme için özel ekipman gerektirir ve diş yüzeyi doğruluğu mikrometre seviyesine ulaşabilir.
b) Montaj hataları modifikasyon işlemiyle telafi edilebilir.
3) Helisel Dişli Çark Çalışma Prensibi
Diş yüzeyinin eğriliği, kenar temas riskini azaltarak kavrama yoluna uyar.
4) Helisel Dişli Çark Uygulaması
Havacılık motorları, ağır hizmet tipi kamyonların diferansiyelleri.
| Ürünler | Helisel Dişli Çarklar |
| Özel Yapım | √ |
| Diş Profili Tipi | Gleason |
| Üretim | Dişli Frezeleme ve Dişli Diş Taşlama |
| Diş Taşlama | √ |
| Modül (M) | Özel |
| Diş Sayısı (Z) | Özel |
| Basınç Açısı (α) | Özel |
| Helezon Açısı | Özel |
| Hassasiyet Sınıfı | ISO 6 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIFLARI KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
