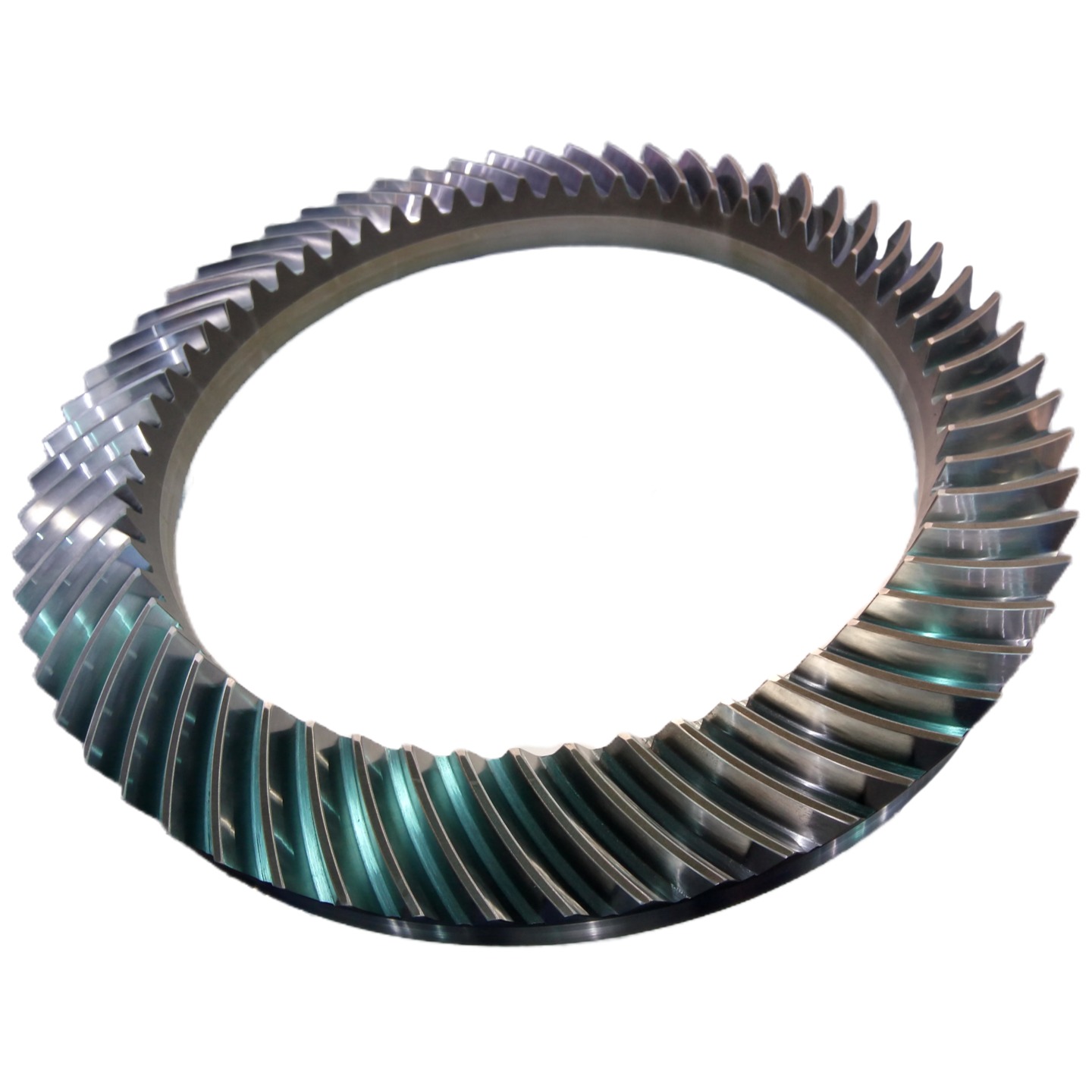

Spiral Konik Dişlilerde Daha Uzun Hizmet Ömrü İçin Optimize Edilmiş Diş Yüzeyi Temas Gerilimi Dağılımı

Menşe yeri	Çin
Marka adı	YIZGEAR

Ürün detayları

Çelik tipi:

Dövme çeliği

Üretim Türü:

Dişli frezeleme

Diş profili:

Sarmal

Spiral Açı:

20 °

Malzeme:

Çelik

Yöntem:

Dişli öğütme

Vurgulamak:

Uzun Ömürlü Spiral Konik Dişliler

Uzun Hizmet Ömürlü Spiral Konik Dişliler

Temas Gerilimi Dağılımı Spiral Konik Dişliler

Ödeme ve Kargo Koşulları

Min sipariş miktarı

200 takım

Ambalaj bilgileri

Kontrplak Sandık

Teslim süresi

30 gün

Ödeme koşulları

L/C, T/T

Yetenek temini

500 takım/ay

Ürün Açıklaması

1) Spiral Bevel Gear'ın Tanımı

Spiral eğri dişliler, spiral eğri şeklindeki diş çizgileri olan eğri dişlilerdir.

kesişen şaftlar arasında güç aktarımı için kullanılır.
2) Spiral Bevel Gear'ın Özelliği

Helikal diş tasarımı, temas oranını arttırır ve bu da daha yumuşak bir iletimle sonuçlanır.
Optimize edilmiş diş yüzeyi temas gerginliği dağılımı, kullanım ömrünü uzatır.
Daha yüksek dönüş hızlarına ve yük kapasitesine dayanabilirler.

3) Spiral Bevel Gear'ın çalışma prensibi

Spiral diş profilinin ilerici ağlanması ile çarpma ve titreşim azalır.

Sürekli güç aktarımını mümkün kılan.

4) Spiral Bevel Gear uygulaması

Yüksek hassasiyetli alet makineleri, endüstriyel robotların ortak sürücüleri.

Teknik özellikler

Parametreler	Spesifikasyon
Özel yapımı	Kullanılabilir
Delek Profili Tipi	Gleason
Üretim süreci	Delekleri freze etmek ve dişleri öğütmek
Diş Gıcırdatma	İçeri alındı
Modül (M)	Geleneksel
Diş Sayısı (Z)	Geleneksel
Basınç açısı (α)	Geleneksel
Kurşun açısı	Geleneksel
Doğruluk Derecesi	ISO 6 Derecesi
Isı Tedavisi	Karburasyon
Yüzey Sertliği	58-62HRC

Çelik Kodları Sınıfları Karşılaştırması

ÇIN/GB	ISO	GÖST	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420

Üretim ekipmanları

Spiral Konik Dişlilerde Daha Uzun Hizmet Ömrü İçin Optimize Edilmiş Diş Yüzeyi Temas Gerilimi Dağılımı 0

Üretim süreci

Spiral Konik Dişlilerde Daha Uzun Hizmet Ömrü İçin Optimize Edilmiş Diş Yüzeyi Temas Gerilimi Dağılımı 1
