| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| İşleme Teknolojisi: | CNC işleme | Sertlik: | özel |
|---|---|---|---|
| Diş Profili: | Helezoni | Yüzeyi bitirin: | Polişleme |
| Çapraz: | özel | Kullanımı: | Güç iletimi |
| Isı Tedavisi: | söndürme ve temperleme | ||
| Vurgulamak: | 62HRC dişli ocağı,Dökme aleti ocağı |
||

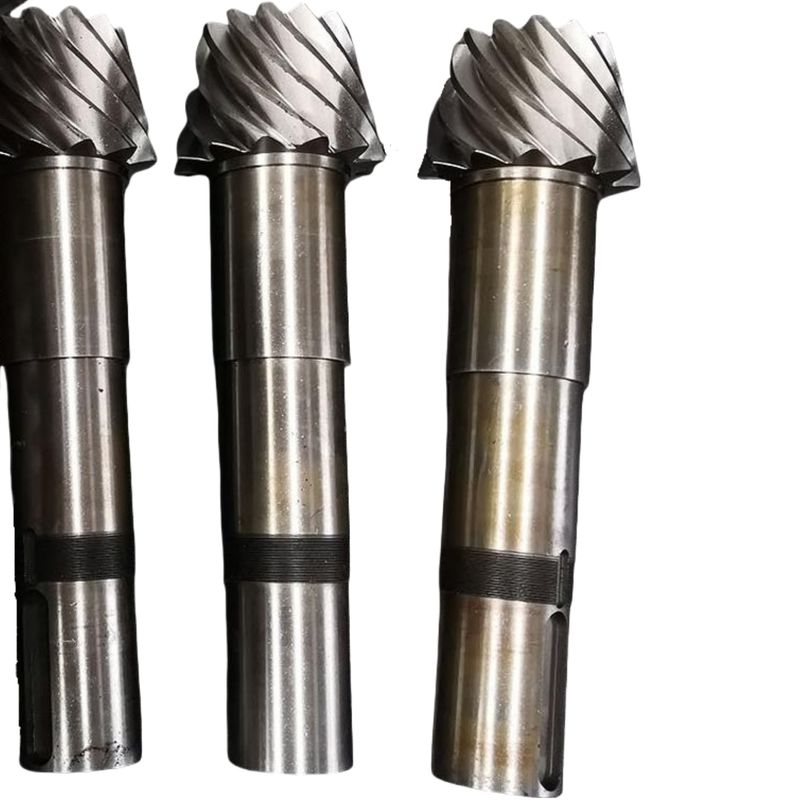

1) Şanzıman Dişli Mili Açıklamaları
Şanzıman dişli mili, mekanik şanzıman sisteminde güç ve tork iletimi için temel bir bileşendir,
genellikle mil gövdesi ve dişlilerin entegre edilmesi veya ayrılmasıyla monte edilir.
2) ÖzellikleriŞanzıman Dişli Mili
a) Yüksek hassasiyetli uyum: Dişliler ve miller, düzgün iletim sağlamak için yüksek hassasiyetle işlenir.
b) Kompakt yapı: Entegre tasarım, alan kaplamasını azaltabilir.
c) Yüksek yük kapasitesi: Yüksek tork senaryoları için uygundur.
3) Çalışma PrensibiŞanzıman Dişli Mili
Giriş milinin dönme hareketi, hız ve tork dönüşümünü sağlayarak dişli geçişi yoluyla çıkış miline iletilir.
4) UygulamasıŞanzıman Dişli Mili
Şanzımanlarda, redüktörlerde, takım tezgahlarında ve diğer hassas makinelerde yaygın olarak kullanılır.
| Ürünler | Şanzıman Dişli Mili |
| Özel Yapım | √ |
| Dişli Profili Tipi | Gleason |
| Dişli Diş İmalat | Dişli Taşlama |
| Dişli Diş Taşlama | √ |
| Modül (M) | Özel |
| Diş Sayısı (Z) | Özel |
| Basınç Açısı (α) | Özel |
| Helezon Açısı | Özel |
| Hassasiyet Sınıfı | ISO 6 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
