Surface Treatment: | Heat Treatment | Hardness: | HRC 50-60 |
---|---|---|---|
Efficiency: | High Efficiency | Manufacturing Process: | Worm Shaft Grinding |
Profile Type: | Gear Hobbing | Precision: | High Precision |
Vurgulamak: | Solucan Çubuğu ve Solucan Donanımı,Yumuşak Solucan Çubuğu ve Solucan Donanımı |

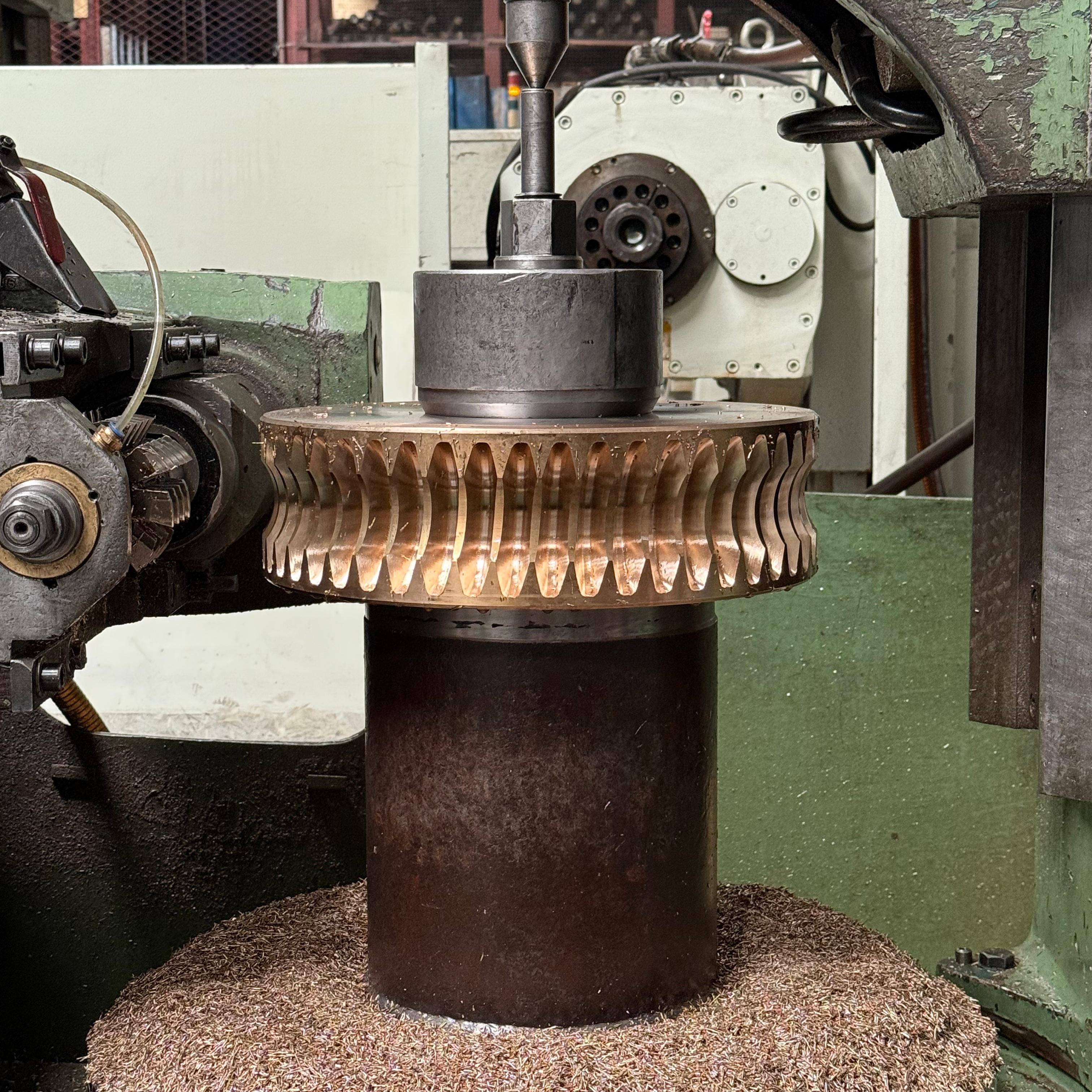

1) Sonsuz Dişli Takımının Tanımı
Sonsuz dişli, farklı malzemelerden yapılmış bir kombinasyonudur, sonsuz vida genellikle karbon çeliği veya alaşımlı çelikten yapılır,
ve sonsuz dişli çarkı çoğunlukla mükemmel sürtünme azaltma özelliklerine sahip bakır alaşımından (örneğin kalay bronzu) yapılır,
makul malzeme seçimi ile yüksek verimli iletim sağlayabilir.
2) Sonsuz Dişli Takımının Avantajları
a)Güçlü malzeme uyarlanabilirliği: Çalışma koşullarına göre doğru malzemeyi seçin, sonsuz dişlinin yüksek mukavemeti
ve sonsuz dişlinin iyi sürtünme azaltması, iletim verimliliğini ve ömrünü artırabilir.
b) İyi aşınma direnci: Bakır alaşımlı sonsuz dişli ve çelik sonsuz dişli, sürtünmeyi ve aşınmayı etkili bir şekilde azaltabilir, bakım maliyetlerini düşürebilir.
c) İyi yorulma direnci: Yüksek kaliteli malzeme ve ısıl işlem süreci, sonsuz dişlinin iyi yorulma direncine sahip olmasını sağlar
ve uzun süreli sürekli çalışmaya uyum sağlar.
3) Çalışma Prensibi Sonsuz Dişli Takımının
Farklı malzemelerden yapılmış sonsuz dişliler, yüzey teması yoluyla güç iletir, sonsuz vidanın sertliği daha yüksektir, sonsuz dişli çarkı nispeten daha yumuşaktır,
ve aşınma esas olarak sonsuz dişli çarkında meydana gelir, bu da değiştirilmesi ve bakımı kolaydır.
Çalışırken, malzemeler arasındaki sürtünme ve yağlama durumu, iletim verimliliğini ve hizmet ömrünü etkiler.
4) Sonsuz Dişli Takımının Uygulanması
Metalurjik makinelerin ağır hizmet tipi iletimi, madencilik ekipmanlarının kaldırma mekanizması ve gemilerin itme sistemi vb. için uygundur.
Yüksek yük ve yağlama koşullarında şiddetli çalışma koşullarında kararlı bir şekilde çalışır.
Ürünler | Sonsuz Dişliler ve Sonsuz Miller |
Özel Yapım | √ |
Diş Profili Tipi | Sonsuz Dişli |
Üretim | Dişli Azdırma |
Diş Taşlama | √ |
Modül (M) | Özel |
Diş Sayısı (Z) | Özel |
Basınç Açısı (α) | Özel |
Vida Açısı | Özel |
Diş Hassasiyet Sınıfı | ISO 6 Sınıfı |
Isıl İşlem | Karbonlama |
Yüzey Sertliği | 58-62 HRC |
ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
