Number Of Teeth: | Customized | Precision: | Highly Accurate |
---|---|---|---|
Type: | Mechanical Component | Surface Treatment: | Customized |
Efficiency: | High | Durability: | Long Lasting |
Load Capacity: | Heavy Duty | ||
Vurgulamak: | Yüksek İletim Oranlı sonsuz dişli,Pürüzsüz Hareketli sonsuz dişli,Sonsuz Mil ve Dişli |

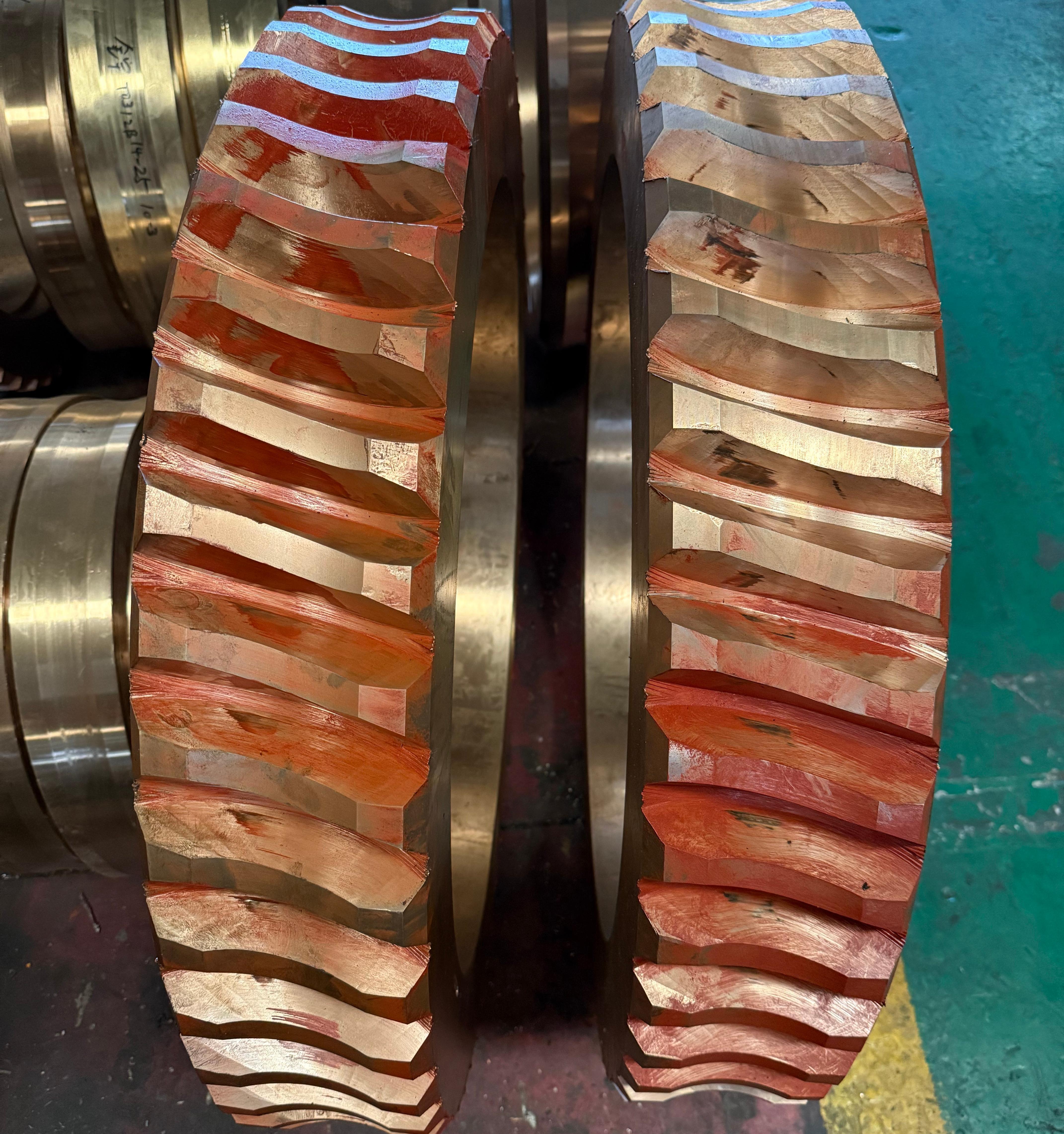

1) Sonsuz Dişli Takımının Tanımı
Sonsuz dişli, iki çapraz eksen arasında hareket ve güç iletimi için bir dişli mekanizmasıdır, sonsuz vida bir vida gibi şekillendirilmiştir
ve sonsuz dişli, helisel bir silindirik dişliye benzer ve ikisi hareket dönüşümünü gerçekleştirmek için helisel dişler aracılığıyla geçmeli,
ve genellikle sonsuz vida aktif kısımdır.
2) Sonsuz Dişli Takımının Avantajları
a) Yüksek iletim oranı: tek kademeli iletim oranı 10 - 80'e kadar, kompakt bir alanda büyük bir redüksiyon oranına ulaşabilir,
düşük hız ve yüksek tork talebini karşılamak için.
b) Yumuşak hareket: geçme işlemi sürekli bir helisel diş temasıdır, düşük şok, titreşim ve gürültü, mükemmel iletim düzgünlüğü.
c) Kendinden kilitleme fonksiyonu: belirli koşullar altında, sonsuz tahrik kendinden kilitlenir, bu da ters hareketi engeller
ve mekanik sistemin güvenliğini sağlar.
3) Çalışma Prensibi Sonsuz Dişli Takımının
Sonsuz vida döndüğünde, helisel dişleri sonsuz dişli çarkının dişlerini iter, sonsuz vidanın dönme hareketini sonsuz dişli çarkının dönme hareketine dönüştürür.
Sonsuz vidanın her devri için, sonsuz dişli çarkının diş sayısı, sonsuz vidanın baş sayısı ile aynıdır, a
nd sonsuz vidanın baş sayısı ve sonsuz dişli çarkının diş sayısı ayarlanarak farklı iletim oranları elde edilebilir.
4) Sonsuz Dişli Takımının Uygulanması
Genellikle takım tezgahlarının besleme sisteminde, asansörlerin çekiş makinesinde, otomobillerin direksiyon mekanizmasında, vinçlerin kaldırma cihazında kullanılır,
vb., hassas hız kontrolü ve kuvvet iletimi sağlamak için.
Ürünler | Sonsuz Dişliler ve Sonsuz Miller |
Özel Yapım | √ |
Diş Profili Tipi | Sonsuz Dişli |
İmalat | Dişli Frezeleme |
Diş Taşlama | √ |
Modül (M) | Özel |
Diş Sayısı (Z) | Özel |
Basınç Açısı (α) | Özel |
Vida Açısı | Özel |
Diş Hassasiyet Sınıfı | ISO 6 Sınıfı |
Isıl İşlem | Karbonlama |
Yüzey Sertliği | 58-62 HRC |
ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
ÇİN/GB | ISO | ГОСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
