| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 2 set |
| Fiyat: | 300＄ |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Özel yapımı: | - Evet. | Isı Tedavisi: | karbonlama |
|---|---|---|---|
| Basınç açısı: | 20° | Üretim Yöntemi: | Dişli Şekillendirici/Dişli Frezeleme |
| Yüz açısı: | 21.01° | Dişli Sayısı: | 26T/65T |
| Vurgulamak: | Çok yönlü Çubuk Düz Bevel Gears,90 derecelik Çubuk Köşesi Bevel Gear,Çeşitli Düz Bevel Gears |
||

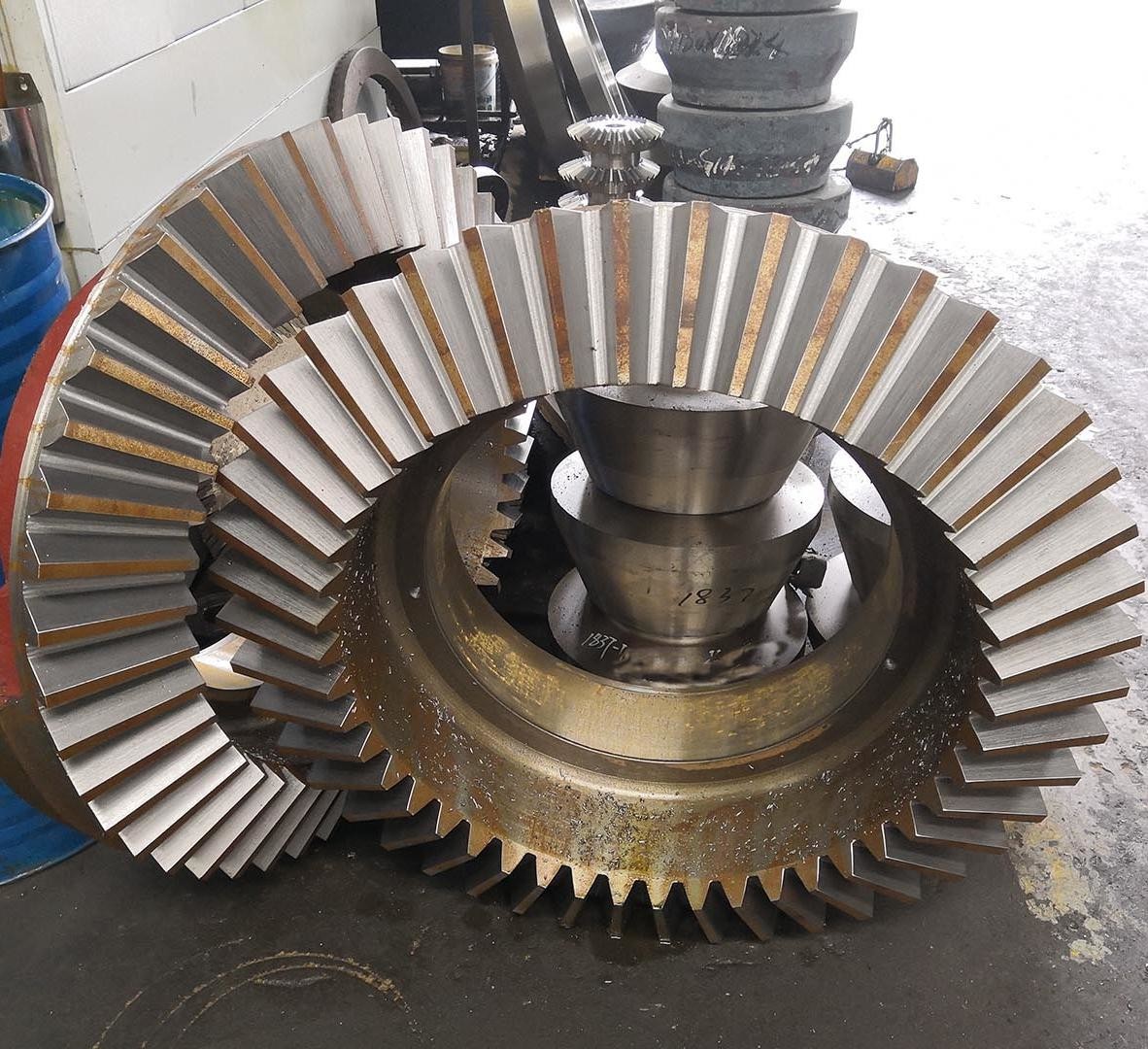

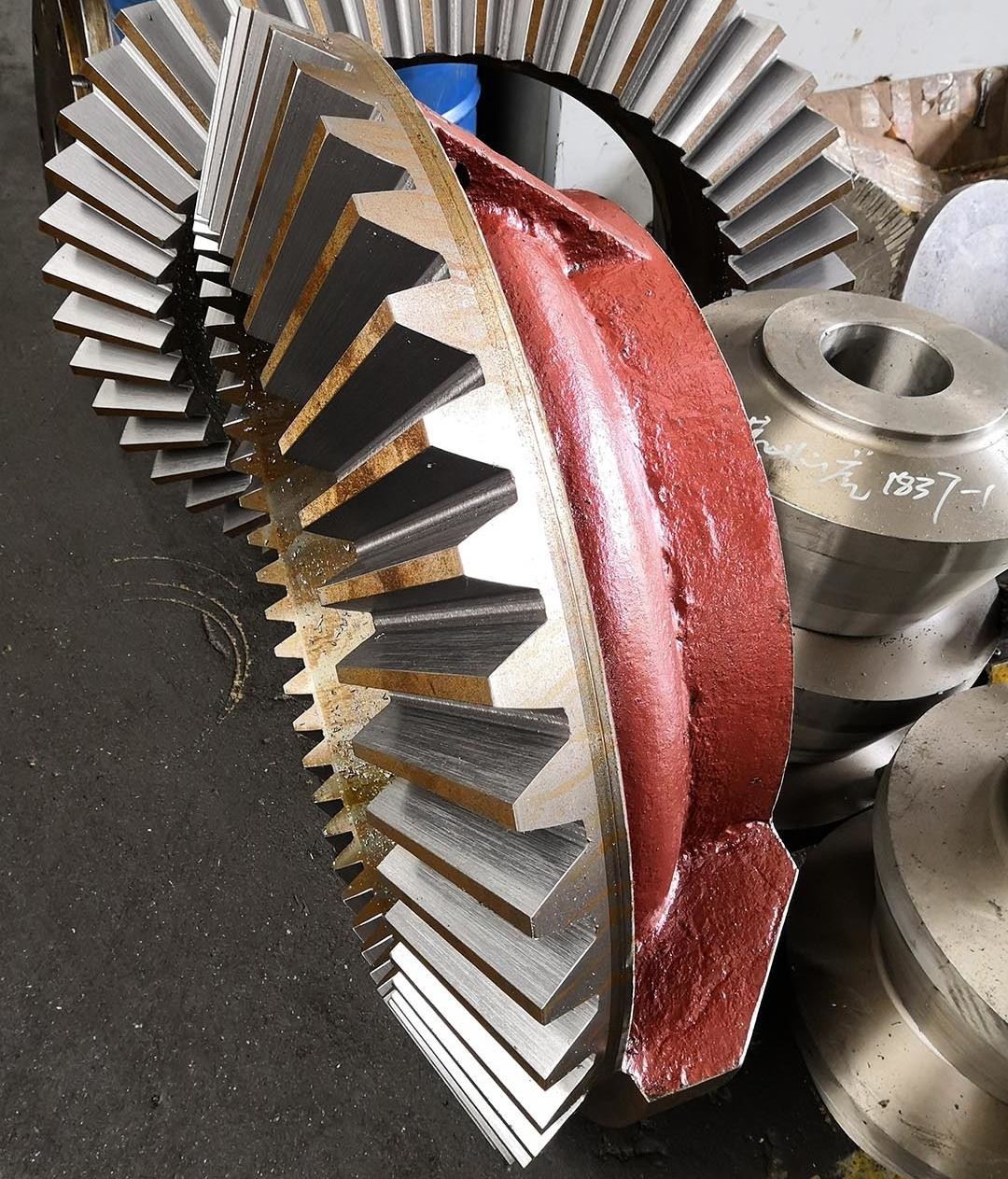

1) Düz Bevel Gear'ın açıklamaları
Düz bir konik dişli, diş çizgileri konik jeneratör boyunca düz bir çizgide dağıtılmış bir konik dişli türüdür.
Kesilen şaftlar arasında güç aktarımı için kullanılır (genellikle 90 derecelik bir açıda).
2) Düz Bevel Gear'ın Özellikleri
a) Diş profili düz bir çizgidir ve konunun jeneratörüne paraleldir.
b) Diş yüzeyleri evre veya dairesel kemer şeklindedir ve ağlama sırasında nokta temasına sahiptir.
(c)İki şaftın kesiştiği aktarım düzenine uygulanabilir.
3) Düz Bevel Gear'ın Avantajları
a) Basit yapı: Tasarım ve üretim, spiral eğri dişlilerden daha kolay elde edilir.
b) Yüksek aktarım verimliliği: Düz dişli ağlamalarında sürtünme kaybı küçüktür ve verimlilik% 95'in üzerinde olabilir.
c) Düşük maliyet: İşleme teknolojisi olgun ve seri üretim için uygundur.
| Ürün | Düz Bevel Gear |
| Özel yapımı | √ |
| Çapa açısı | 90° |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | √ |
| Modül (M) | 12 |
| Diş Sayısı (Z) | 32 |
| Basınç açısı (α) | 20° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | İndüksiyon sertleştirme/karburasyon |
| Yüzey Sertliği | Çubuk 58-62 HRC/Gear 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
