| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Heat Treatment: | Quenching and Tempering | Üretim süreci: | Solucan Mil Taşlama |
|---|---|---|---|
| Size: | Customized | Number Of Teeth: | Customized |
| Tooth Direction: | Right Hand | Hardness: | HRC 45-60 |
| Vurgulamak: | Optimal Performans Solucan Çubuğu,Özel Diş Solucan Çubuğu,Solucan takım seti Solucan şafti |
||

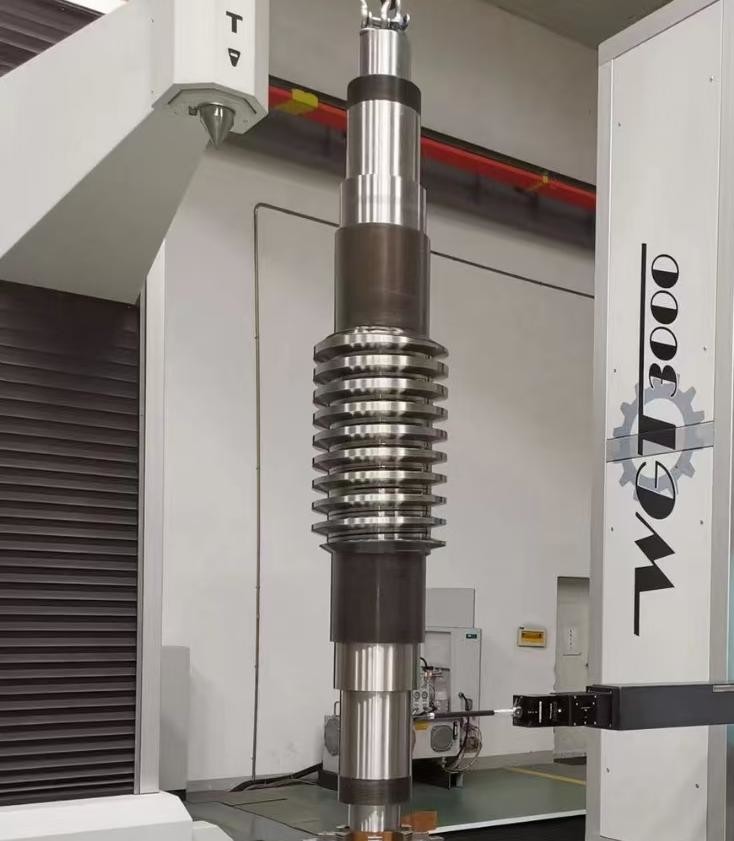

1) Solucan Aletleri Setinin Tanımları
Solucan dişli seti, bir solucan dişli (spiral dişli) ve bir türbinden (bevel dişli) oluşan yaygın bir güç iletim cihazıdır.Genellikle büyük bir azaltma oranı ve yüksek tork aktarımı gerektiren senaryolarda kullanılırÖzellikleri arasında kompakt bir yapı, pürüzsüz şanzıman ve kendi kendine kilitleme işlevselliğini elde etme yeteneği (geriye doğru sürüşün önlenmesi) bulunur.
2) Solucan Donanım Setinin Özellikleri
a) Yüksek azaltma oranı: Tek aşamalı bir aktarım, 5:1 ile 100 arasında bir azaltma oranına ulaşabilir:1, düşük hızlı yüksek tork uygulamaları için uygundur.
b) Kendini kilitleyici özellik: Solucanın spiral açısı küçük olduğunda, türbin solucanı geriye doğru süremez, geriye dönme karşıtı gerektiren durumlar için uygundur (örneğin asansörler, vinçler).
c) Kompakt tasarım: Dövizleme kısıtlayıcı kutularıyla karşılaştırıldığında, türbin kabı gear seti daha az yer kaplar ve sınırlı montaj alanına sahip mekanik ekipmanlar için uygundur.
3) Solucan Aletleri Setinin Uygulamalar
a) Endüstriyel makineler: taşıyıcılar, karıştırıcılar, ambalajlama ekipmanları
b) Otomobil endüstrisi: direksiyon sistemleri, elektrikli pencereler ve güneş çatısı kontrol sistemleri
c) Kaldırma ekipmanı: vinç, vinç, kaldırma platformu
| Ürün | Solucan Dişlileri ve Solucan Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Solucan Donanımları |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | Geleneksel |
| Kurşun açısı | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
