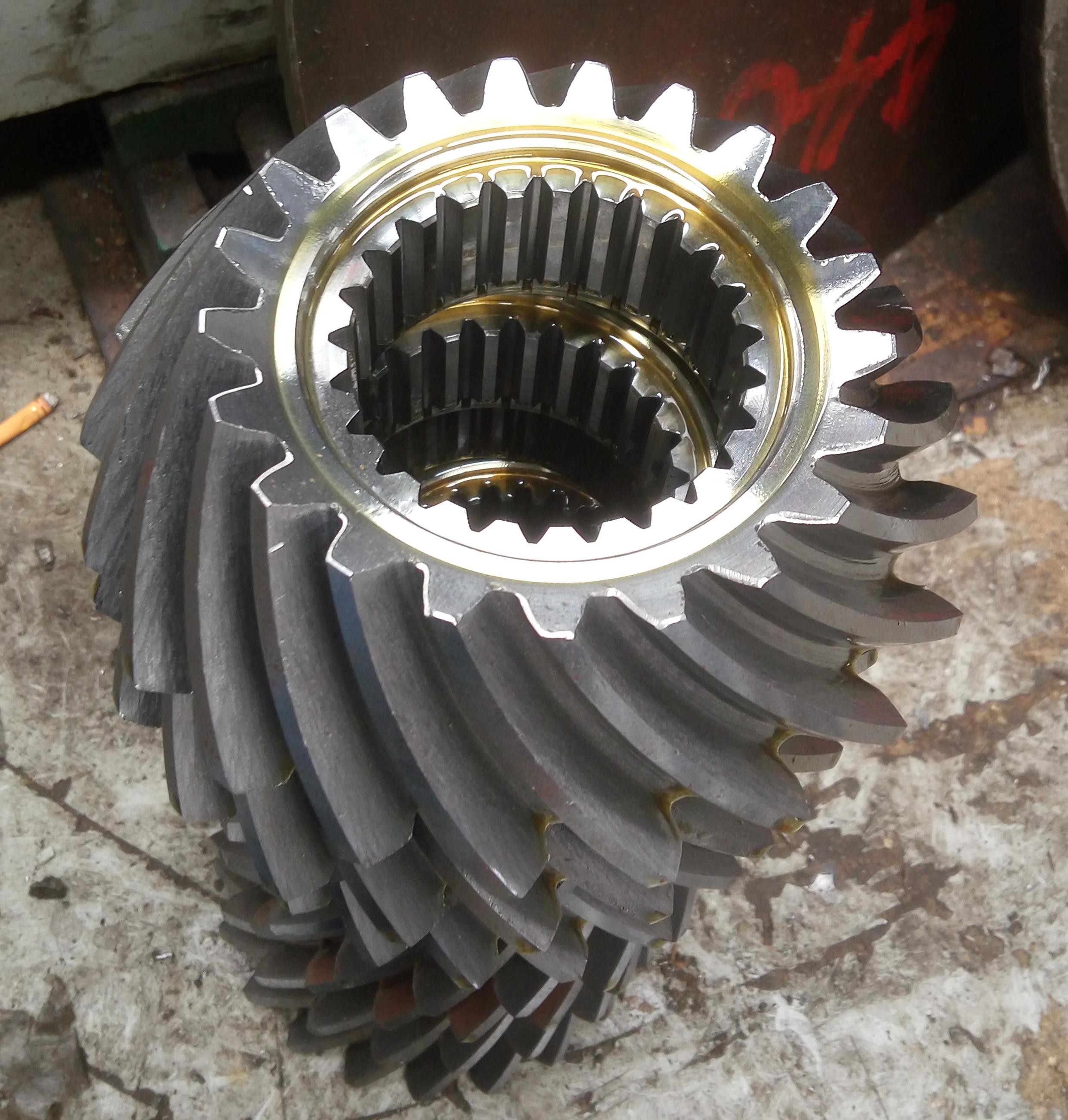

21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear
  • 21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear

21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear

Menşe yeri Çin
Marka adı YIZGEAR
Ürün detayları
Diş numarası:
21
Malzeme:
20crmnti
Profesyonel tip:
Gleason
Üretim yöntemi:
Dişli öğütme
Basınç açısı:
20 °
Sarmal açı:
25 °
Yüzey sertliği:
HRC58-62
Vurgulamak:

21 Diş Spiral Bevel Gear

,

Sınırlı Uzay Spiral Bevel Gear

,

İç Dişler Spiral Bevel Gear

Ödeme ve Kargo Koşulları
Min sipariş miktarı
2 set
Ambalaj bilgileri
Kontrplak Sandık
Teslim süresi
60 gün
Ödeme koşulları
L/C, T/T
Yetenek temini
500 takım/ay
Ürün Açıklaması
1)İç dişleri olan spiral kavisli dişlilerin açıklamaları

İç dişleri olan spiral eğri dişliler, diş yüzeylerinin dişin iç tarafında (yani iç diş halkası) yer aldığı özel bir dişli yapısı türüdür.ve onlar dış kısımlı dişliler ile meshBu yapı, sınırlı alan veya özel transmisyon düzenleri olan senaryolarda uygulanabilir.

2) İç dişli Spiral Bevel Gear'ın Özellikleri
a) Kompakt tasarım: İç diş tasarımı, özellikle dar kurulum alanlarının gereksinimleri için uygun olan iletim sisteminin toplam hacmini etkili bir şekilde azaltır;
b) Yüksek yük taşıma kapasitesi: Spiral konvikl vitelerinin ağ temas alanı daha büyüktür ve düz konvikl vitelerle karşılaştırıldığında daha güçlü darbe direnci vardır;
c) Yumuşak aktarım: Spiral dişler, titreşim ve gürültü seviyelerini önemli ölçüde azaltabilen ilerici bir ağlama yöntemi benimser.
d) Etkili iletim: Optimize edilmiş diş profili tasarımı sürtünme kayıplarını etkili bir şekilde azaltabilir ve iletim verimliliği% 95'in üzerinde olabilir;
3)İç dişli spiral bezel takımlarının uygulanmaları
Tipik uygulama senaryoları arasında otomotiv diferansiyeleri, endüstriyel redüktörler, havacılık ekipmanları ve robot eklemleri vb. bulunmaktadır.
Ürün İç dişleri olan spiral bivel dişlileri
Özel yapımı √
Malzeme 20CrMnTi
Düğüm Dişleri Üretimi Delekleri freze etmek ve dişleri öğütmek
Dişleri öğütmek √
Modül (M) 16
Diş Sayısı (Z) 21
Basınç açısı (α) 20°
Kurşun açısı 25°
Doğruluk Derecesi ISO 6 DerecesiAGMA 11. Sınıf
Isı Tedavisi Karburasyon
Yüzey Sertliği 58-62HRC



Çelik Kodlu Sınıfların Karşılaştırılması
ÇIN/GB ISO GÖST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

Üretim ekipmanları

21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear

21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear

Üretim süreci

21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear

Kırma İşlemleri Kesme

21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear21 Diş Sınırlı Alan için İç Dişli Spiral Bevel Gear

Sıcaklık muamelesi öğütme denetimi
