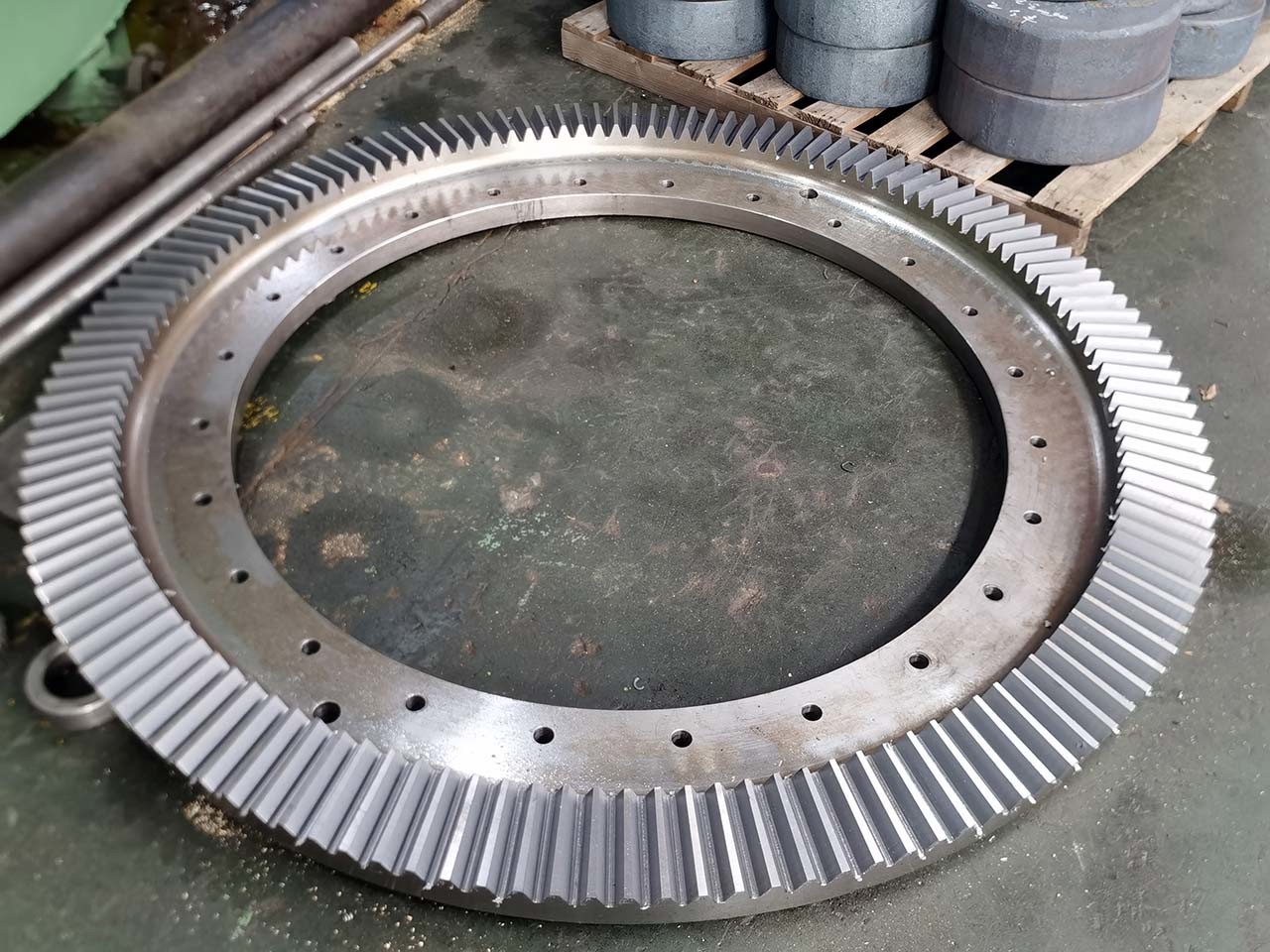

AISI 4140 Çelik (42CrMo Çelik) ile Büyük Boyutlu Düz Bevel Gear
Düz konvik vites, düz dişlere sahip koni şeklindeki viteslerden oluşan bir tür konvik vitesdir.
Özel bir açıda, tipik olarak 90 derece kesilen şaftlar arasında güç ve hareket iletmek için kullanılırlar.
Düz konvel dişliler, otomotiv diferansiyeleri, elektrikli aletler,
tarım makineleri ve endüstriyel ekipman.
İşte düz konvik dişliler hakkında bazı önemli noktalar:
Diş Konfigürasyonu: Düz konvekli dişliler, dişli ekseni ile kesişen düz dişlere sahiptir.
Dişler dişli yüzüne dik kesilir ve jeneratör koniyle paralel olarak basit bir diş profili elde edilir.
Bu tasarım verimli güç aktarımı ve üretim kolaylığı sağlar.
90 derecelik Çapa Köşesi: Kesilen çubukların güç ve hareketi 90 derecelik bir açıyla aktarması gerektiğinde düz konvik dişliler yaygın olarak kullanılır.
Özellikle doğru açılı tahrikler ve yön değişikliğinin gerekli olduğu uygulamalar için uygundurlar.
| Ürün | Düz Bevel Gear |
| Özel yapımı | √ |
| Çapa açısı | 90° |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | |
| Modül (M) | 14.5 |
| Diş Sayısı (Z) | 26/60 |
| Basınç açısı (α) | 20° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | İndüksiyon sertleştirme/karburasyon |
| Yüzey Sertliği | Çubuk 58-62 HRC/Gear 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
