| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GG23051104 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $1500/ Piece |
| Ambalaj bilgileri: | Tahta Sandık/Palet |
| Teslim süresi: | 90 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 20 Adet/Ay |
| Malzeme: | ZG42CrMo | Isı Tedavisi: | Söndürme ve Temperleme |
|---|---|---|---|
| dişli tipi: | Düz dişli | Üretim süresi: | 90 gün |
| Basın açısı: | 20° | Uç Çapı: | 3422 |
| Ağırlık: | 2840 Kg | ||
| Vurgulamak: | Kaba Dişli Diş Frezeleme,ZG42CrMo Dişli Diş Frezeleme,Su Verme Dişli Diş Frezeleme |
||
Top değirmen için özel çevre dişlileri
Malzeme: Çelik dökme ZG42CrMo

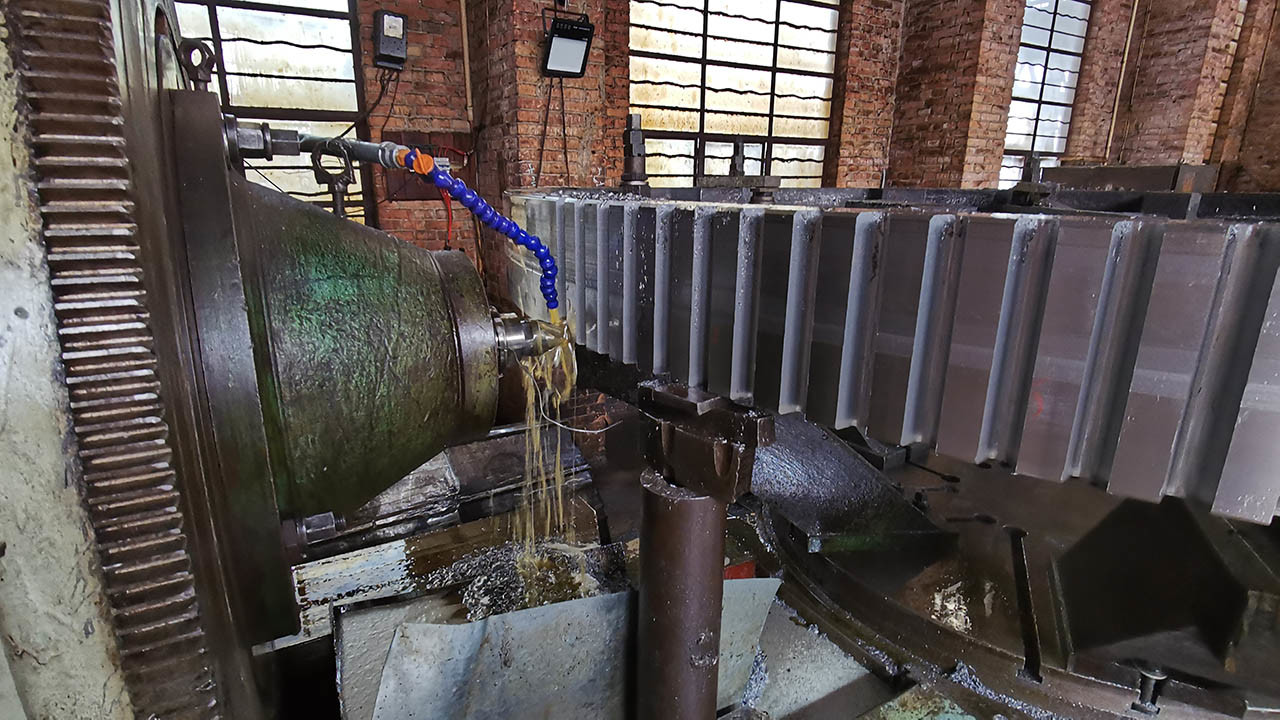

Kaba Donanım Dişleri Fırlatma İşleri
Sıcaklık işlemi, kaba dişli dişlerinin sertliğini sağlamak için kaba dişli dişlerinin freze edilmesinden sonra yapılacaktır.
Isı işleminden sonra ince işleme
O zaman ince dişli dişleri kesme işi olacak
Bu parçalar iki bölümden oluşuyor.
1) Girth Gear'ın Uygulamaları
Çimento ekipmanları, yüksek basınçlı yuvarlatıcılar, madencilik kaplamaları, yuvarlatma azaltıcıları.
2) Girth Gear malzemesi
Çelik dökümleri/ ZG 42CrMo veya ZG 40CrNiMo
| Ürün | Girth Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindirsel dişliler |
| Üretim | Delekçeler frezeleme/delekçeler fırlatma |
| Diş Gıcırdatma | √ |
| Modül (M) | 16.9326 |
| Diş Sayısı (Z) | 152 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
