| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS22112701 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $850.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | 18crnimo7/ 17crnimo6 | Modül: | 16 |
|---|---|---|---|
| helezon açısı: | 15° | Doğruluk: | ISO 6 Sınıfı |
| Basınç açısı: | 20° | Toplam Uzunluk: | 3000mm |
| Vurgulamak: | Uzunluk Sol Helisel Yivli Mil,3000mm Şanzıman Dişli Mili,17CrNiMo6 Şanzıman Dişli Mili |
||

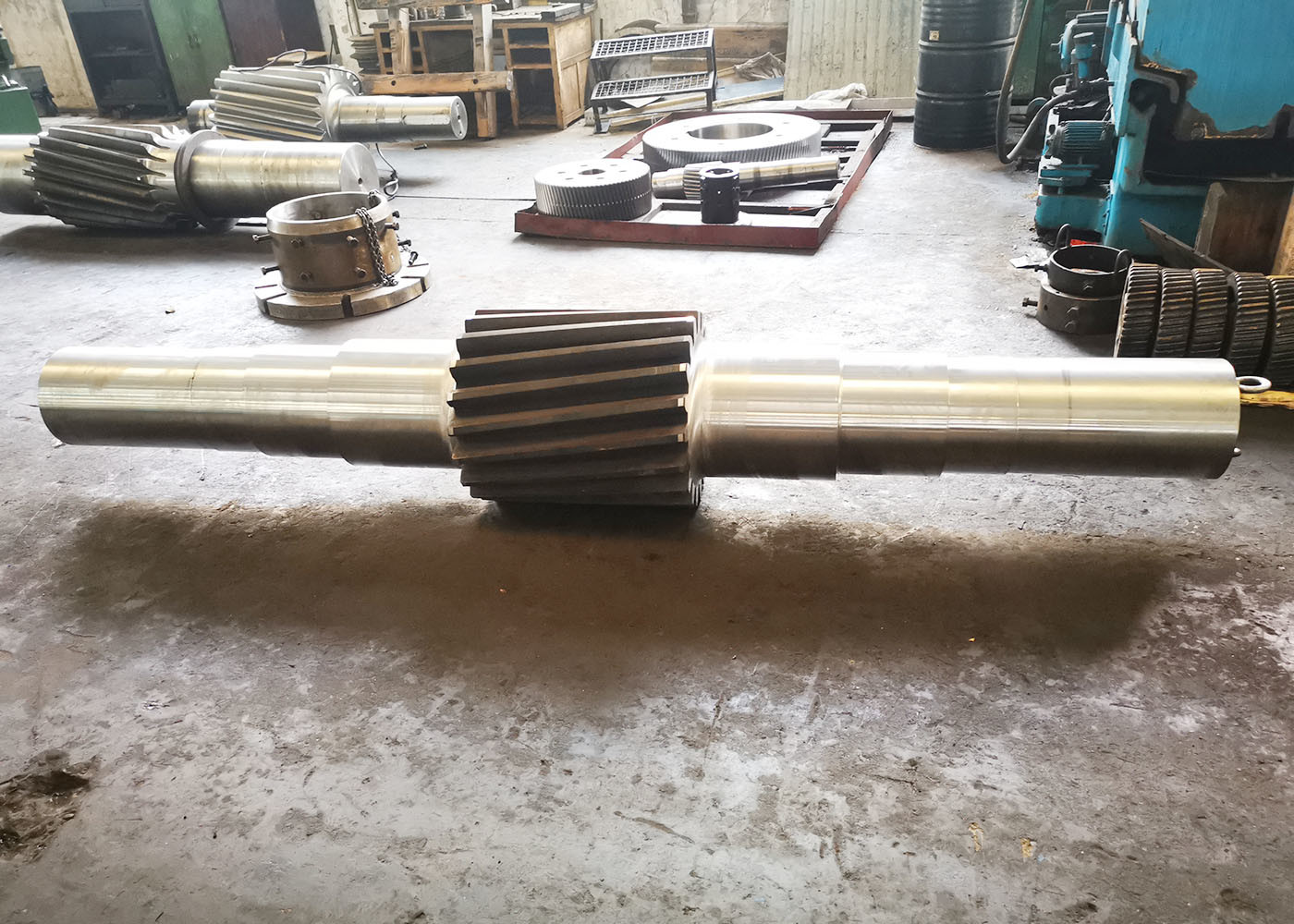

3000mm Uzunluk Sol El Helikal Spline Çubuk Ana Sürücü Çubuk Şanzımanları
1) Clasificación de engranajes helicoidales (Helikoidal engranajes) Classificación de engranajes helicoidales (Helikoidal dişliler)
a) Paralel sarmal engranajes (paralel uçlar arasında güç aktarmak için kullanılır)
(b) Çift helisli ya da en espiga dişliler.
(c) Heliksel çaplı engranajlar veya sesgados engranajlar (paralel olmayan ekseler arasında güç aktarmak için kullanılır)
2) Helikoidal dişli eksenin açıklaması
Heliks dişleri olan düz engranaj, heliks dişleri olarak adlandırılır.
Heliksel dişliler paralel ve paralel olmayan uçlar arasında kuvvet gönderebilir.
Otomotiv ve endüstriyel makineler gibi çeşitli endüstrilerde çok kullanılırlar.
Sarmal dişliler, dik dişlilerden daha fazla yük taşıyabilir ve sessiz bir şekilde çalışır.
Doğrudan dişliler, çiftleşme sırasında dişli dişleri arasındaki ani temas nedeniyle gürültü yapar.
Ama sarmal dişliler diş kenarından diğerine yumuşak bir temas sağlar.
Bu, düz dişlilerden daha yüksek verimlilikle yumuşak ve sessiz bir işlev sağlar.
| Ürün | Sol El Helikal Düğüm Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| DonanımDişlerÜretim | Delekleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 14 |
| Diş Sayısı (Z) | 22 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 22° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
