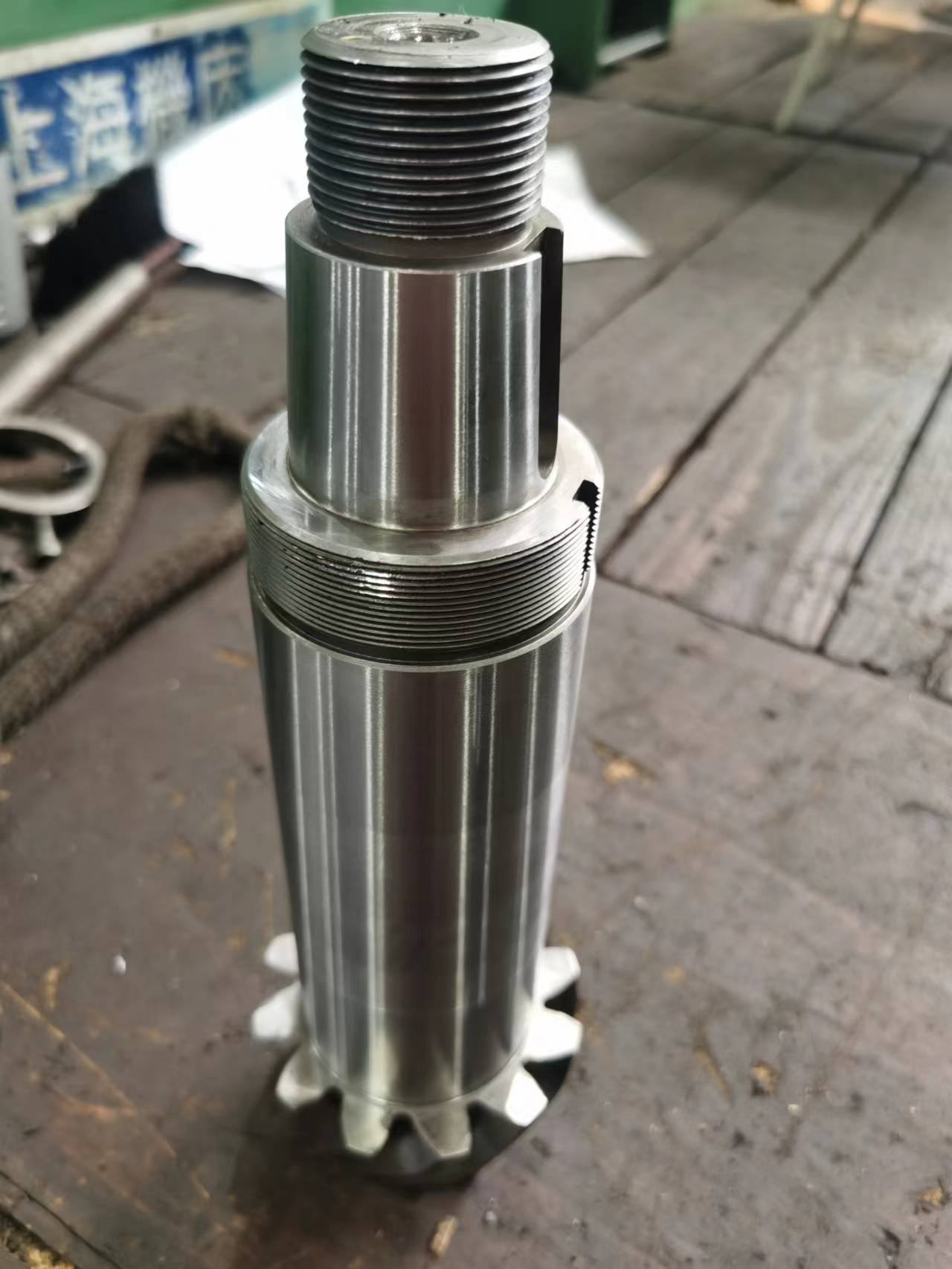

SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35°
  • SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35°
SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35°

SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35°

Menşe yeri Çin
Marka adı YIZGEAR
Model numarası SB22112601
Ürün detayları
Toplam uzunluk:
318
Şaft Açısı:
90 °
Modül:
7
Malzeme:
SAE 4320
Eğim açısı:
13 ° 45 '
Yüz açısı:
16 ° 56 '
Vurgulamak:

Çelik Spiral Konik Dişli Mili Helis

,

SAE 4320 Spiral Konik Dişliler

,

Açı 35° Spiral Konik Dişliler

Ödeme ve Kargo Koşulları
Min sipariş miktarı
2 takım
Fiyat
$300/ Piece
Ambalaj bilgileri
Kontrplak Sandık
Teslim süresi
62 Gün
Ödeme koşulları
T/T, L/C
Yetenek temini
500 Takım/ay
Ürün Açıklaması

SAE 4320 Çelik 7 Modülü 12T Spiral Bevel Gear Shaft Helix Angle 35°

1) Spiral konik dişli aksının açıklaması

Dientes 12

Mn 7

Basınç açısı 20°

Helice açısı 35°

2) Spiral konik dişliler üretimi

Altura 13.21

Dış çapı 100.54

Diametro De Paso 84.00

Cementasyon Termik Tedavisi 58-62 HRC

Kalıcı kaplamanın derinliği 0,8-1,0 mm

Çekirdek Duracy 35-42 HRC

Dikişleri temizlemek ve dikiş düzeltmek

Ürün Spiral Bevel Delek Çubuğu
Özel yapımı √
Malzeme SAE 4320
Düğüm Dişleri Üretimi Delekleri freze etmek ve dişleri öğütmek
Dişleri öğütmek √
Modül 7
Diş Sayısı (Z) 12
Basınç açısı (α) 20°
Kurşun açısı 35°
Dişlerin doğruluk derecesi ISO 6 Sınıf/ AGMA 11 Sınıf
Isı Tedavisi Karburasyon
Yüzey Sertliği 58-62HRC



Çelik Kodlu Sınıfların Karşılaştırılması
ÇIN/GB ISO GÖST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Üretim ekipmanları

SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 0SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 1SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 2

SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 3SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 4SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 5

Üretim süreci

SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 6SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 7SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 8

Kırma İşlemleri Kesme

SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 9SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 10SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 11

Sıcaklık muamelesi öğütme denetimi

SAE 4320 Çelik Spiral Konik Dişli Mili Helis 7 Modül 12T Açı 35° 12
