| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS22082801 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $850.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | DIN 17CrNiMo6 | Modül: | 16 |
|---|---|---|---|
| helezon açısı: | 15° | Kalite Derecesi: | ISO 6 Sınıfı |
| Genişliği: | 200 mm | Addentum Co.: | 1 |
| Vurgulamak: | DIN 17CrNiMo6 Helis Mili,Sağ Helis Mili,DIN 17CrNiMo6 Dişli Tahrik Mili |
||

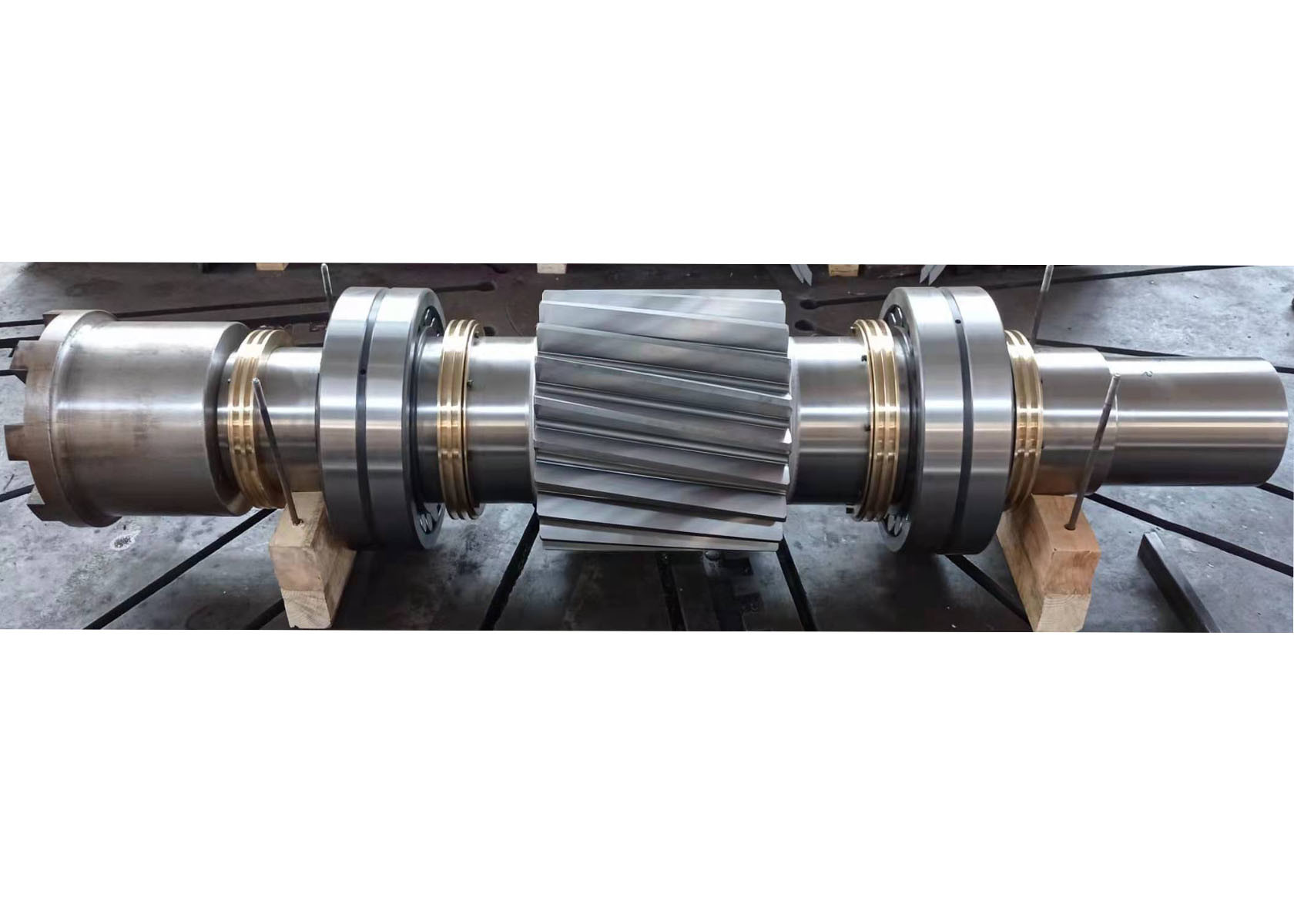

Transmisyon parçaları sağ el vitesi Heliks Çubuk Sürücü Çubuk DIN 17CrNiMo6 Hatay çelik
1) Helcial Gear Shaft'in Özellikleri
a) Tek bir spiral dişli dişleri herhangi bir yönde eğilmiştir (sol el spiralı veya sağ el spiralı).
b) Tek spiral dişliler eksenel itiş kuvvetini geliştirir ve aynı şeyi karşılık gelen rulmanlara uyguluyor.
Aynı zamanda radyal kuvvet geliştirir.
c) Tek spiralli aletlerin güç aktarım kapasitesi nispeten düşüktür.
d) İtiş yükü nedeniyle, yüksek spiral açısı kullanılamaz.
Tek spiralli aletler için spiral açısı genellikle 15o ∼ 20o arasında değişir.
e) Tek spiral dişliler, her uygulama için mekanik tahrik veya güç aktarımı gereksinimleri için uygundur.
Genellikle güç, hız ve yapılandırma için benzersiz bir tasarım gerektirir.
| Ürün | Tek spiralli dişli ocağı |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| DonanımDişlerÜretim | Delekleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 22 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
