| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS22082507 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $50.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | AISI 8620 | Modül: | 10 |
|---|---|---|---|
| helezon açısı: | 12° | Üretim: | Gear hooing |
| Uzunluk: | 2350 | Basınç açısı: | 20° |
| Vurgulamak: | SAE 4340 Çelik Helisel Pinyon Mili,SAE 4340 Çelik tahrik dişlisi mili,10 Modül Helisel Pinyon Mili |
||

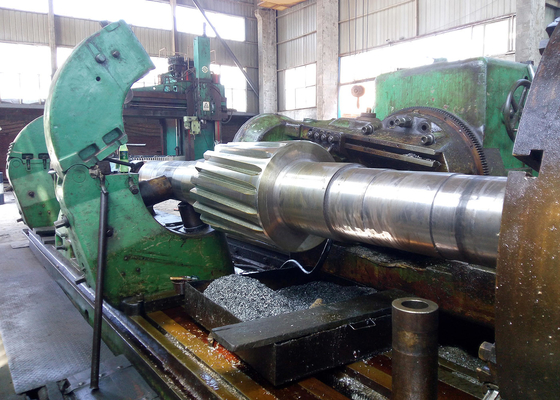

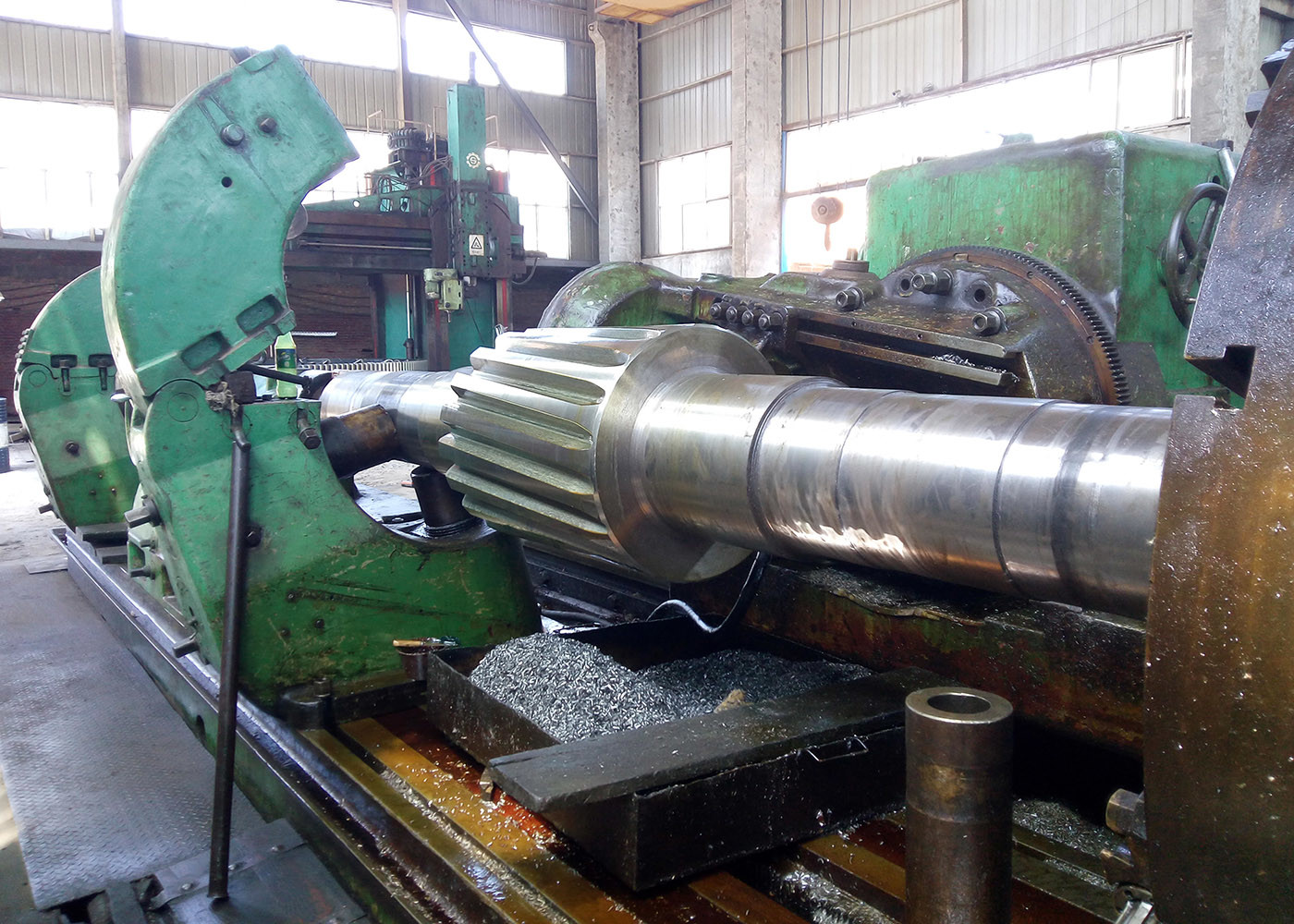

10 Modül SAE 4340 Çelik Helisel Dişli Şaft Ağır Hizmet Sürücü Sistemi İçin
1) Helisel Dişlilerin Özellikleri
Helisel bir dişlinin dişleri bir açıda (dişlinin eksenine göre) ayarlanır ve bir helis şeklini alır.
Bu, dişlerin kademeli olarak geçmesini sağlar, nokta temas olarak başlar ve kavrama ilerledikçe çizgi temasına dönüşür.
Helisel dişlilerin düz dişlilere göre en belirgin faydalarından biri daha az gürültüdür,
özellikle orta ila yüksek hızlarda.
Ayrıca, helisel dişlilerde, birden fazla diş her zaman temas halindedir, bu da her bir dişte daha az yük anlamına gelir.
Bu, birinden diğerine kuvvetlerin daha yumuşak bir geçişiyle sonuçlanır, böylece titreşimler, şok yükleri ve aşınma azalır.
| Ürünler | Sol El Helisel Dişli Şaftı |
| Özel Yapım | √ |
| Dişli Profili Tipi | Silindirik Dişli |
| DişliDişlerÜretim | Dişli Taşlama |
| Diş Diş Taşlama | √ |
| Modül (M) | 10 |
| Diş Sayısı (Z) | 12 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 0° |
| Hassasiyet Sınıfı | ISO 6 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIFLARI KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
