| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS22082501 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $850.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | 18crnimo7 | Modül: | 14 |
|---|---|---|---|
| helezon açısı: | 15° | Doğruluk: | ISO 6 Sınıfı |
| Uzunluk: | 2500mm | Basınç açısı: | 20° |
| Vurgulamak: | Ana Tahrik Şanzıman Dişli Mili,14 Modül Helisel Kamalı Mil,Soldan Helisel Kamalı Mil |
||

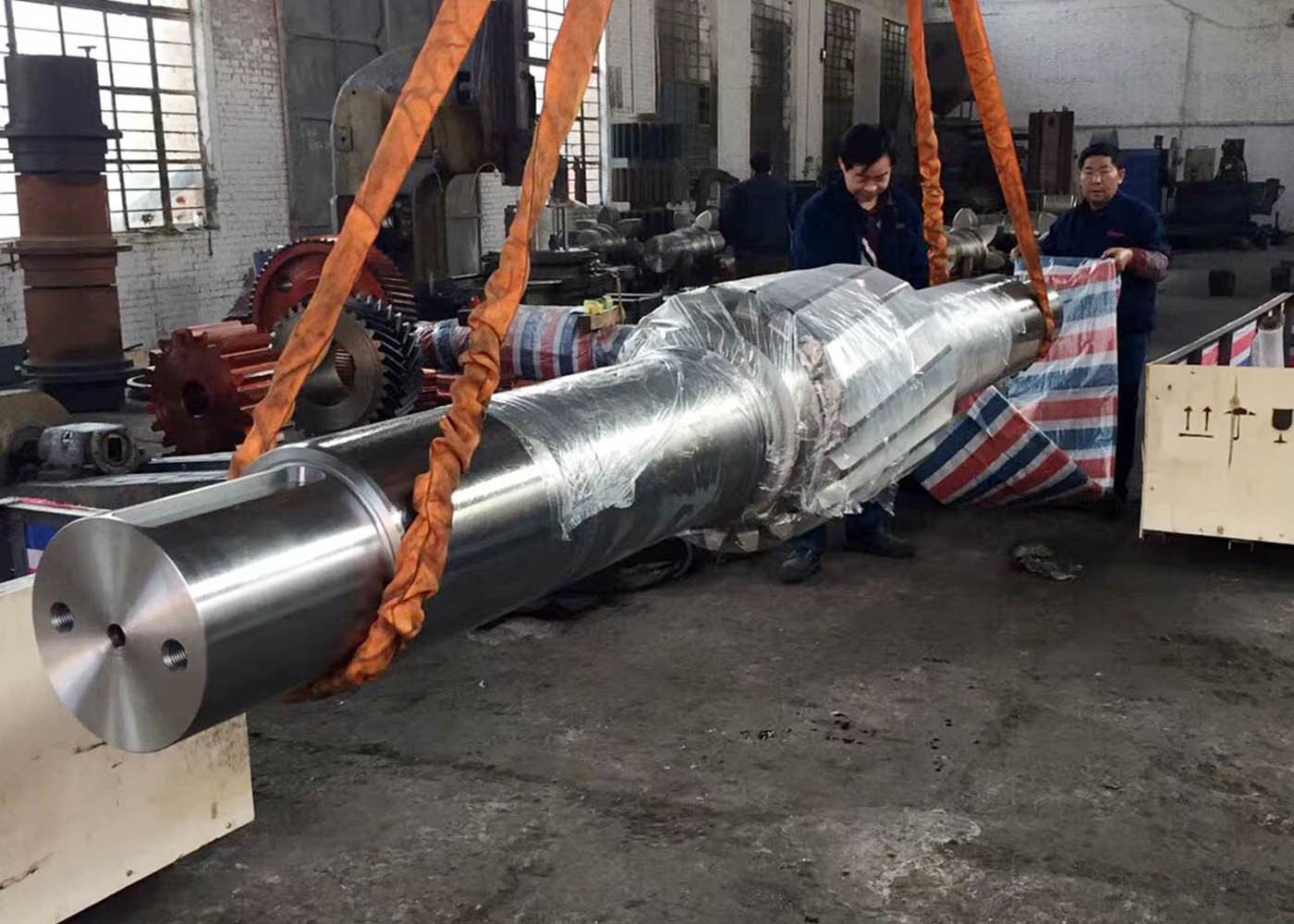

Şanzıman Yedek Parçaları - 14 Modül Sol El Helisel Dişli Şaft Ana Tahrik Şaftı
1) Helisel Dişli Şaft Tanımı
Helis dişlere (helikoid dişler) sahip düz dişliye Helisel Dişli denir. Helisel dişliler kuvvet iletebilir
paralel ve paralel olmayan şaftlar arasında. Otomotiv gibi farklı endüstrilerde ve
endüstriyel makinelerde yaygın olarak kullanılırlar. Helisel dişliler, düz dişlilere göre daha fazla yüke dayanabilir ve daha sessiz çalışır.
Düz dişliler, dişlilerin temas anında ani temas nedeniyle gürültü çıkarır, ancak helisel
dişliler, dişin bir kenarından diğerine yumuşak bir temas sağlar. Bu, düzgün ve sessiz
çalışma ve düz dişlilere göre daha yüksek verimlilik sağlar.
2) Helisel dişlilerin sınıflandırılması
a) Paralel helisel dişliler (paralel şaftlar arasında güç iletmek için kullanılır)
b) Çift helisel dişliler veya balıksırtı dişliler.
c) Çapraz helisel dişliler veya eğik dişliler (paralel olmayan şaftlar arasında güç iletmek için kullanılır)
| Ürünler | Sol El Helisel Dişli Şaftı |
| Özel Yapım | √ |
| Dişli Profili Tipi | Silindirik Dişli |
| DişliDişlerÜretim | Dişli Taşlama |
| Diş Diş Taşlama | √ |
| Modül (M) | 14 |
| Diş Sayısı (Z) | 22 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 22° |
| Hassasiyet Sınıfı | ISO 6 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
