| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | HB22082302 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $1000/ Set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | 50 Takım/Ay |
| Türü: | Silindirik Dişli | Yüz genişliği: | 120 |
|---|---|---|---|
| Sertlik: | 260-280 HB | helezon açısı: | 25° |
| Basınç açısı: | 20° | Uç Çapı: | 1400mm |

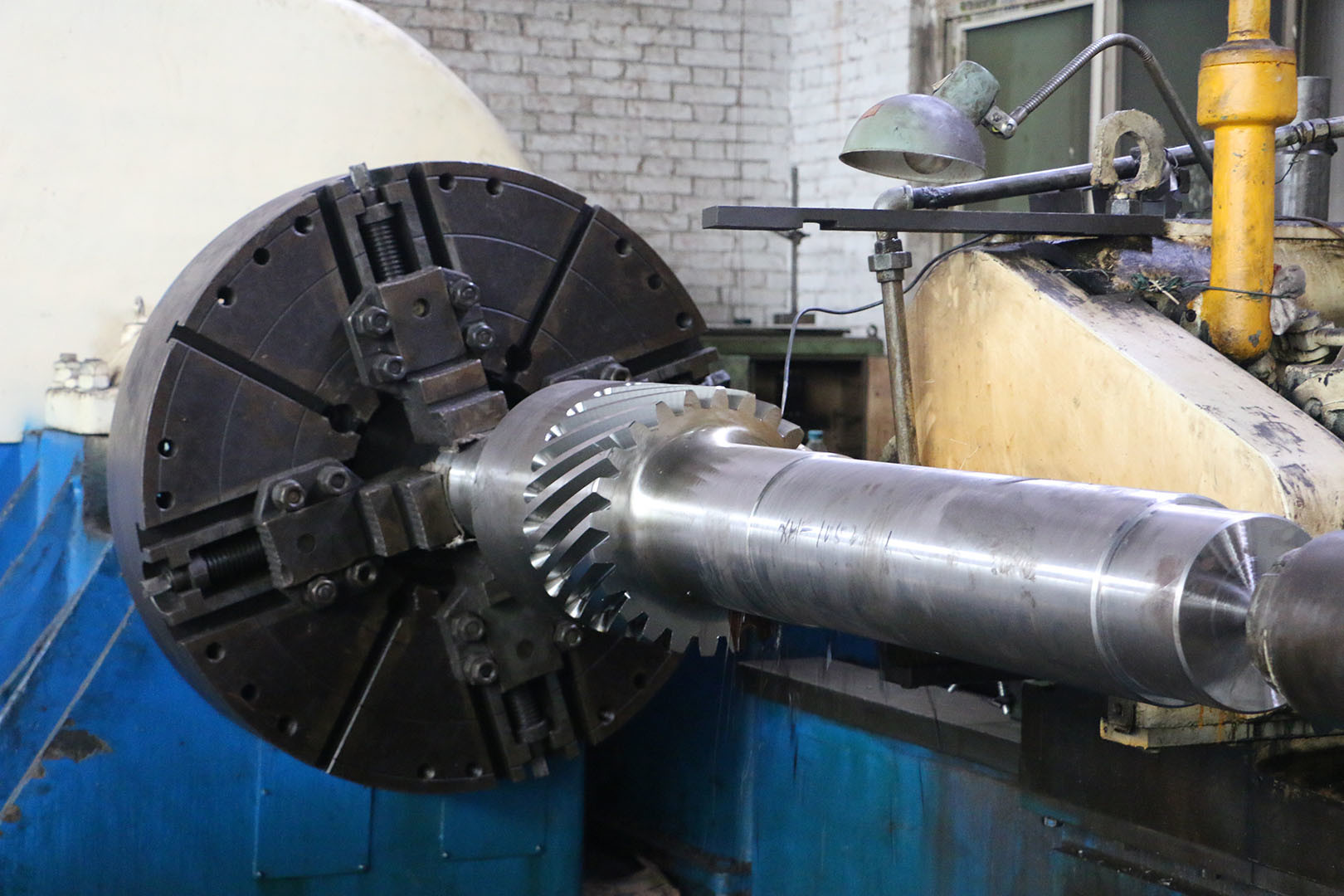

| Vurgulamak: | 40XHMA Balıksırtı Dişliler Mil,Balıksırtı Dişliler Mil 16 Diş,16 Diş şanzıman mili |
||
| Tip | Silindirik Dişli |
| Yüz Genişliği | 120 |
| Sertlik | 260-280 HB |
| Helis Açısı | 25° |
| Basınç Açısı | 20° |
| Tepe Çapı | 1400mm |
Balıksırtı dişliler, kesişmeyen, paralel eksenler arasında güç ve hareketi verimli bir şekilde iletir. Eşsiz V şeklindeki tasarım, dişli yüzünün ortasında birleşen iki zıt helise sahiptir ve uç itme kuvvetlerini etkili bir şekilde ortadan kaldırır. Bu konfigürasyon, isteğe bağlı bir merkez oluğu içerebilir.
Öncelikle ağır makine güç iletim sistemlerinde kullanılan balıksırtı dişliler, eğimli diş tasarımlarıyla üstün performans sunar. Özellikle ekstrüzyon ve polimerizasyon süreçlerinde, operasyonel verimlilik için azaltılmış titreşimin kritik olduğu yerlerde değerlidirler.
| Ürünler | Balıksırtı Dişli |
| Özel Yapım | ✓ |
| Dişli Profili Tipi | Balıksırtı |
| Dişli Diş İmalatı | Dişli Frezeleme |
| Dişli Diş Taşlama | Yok |
| Modül (M) | 10 |
| Diş Sayısı (Z) | 16 |
| Basınç Açısı (α) | 20° |
| Helis Açısı (β) | Özel |
| Diş Hassasiyet Sınıfı | ISO 8-9 Sınıfı |
| Isıl İşlem | Sertleştirme ve Temperleme |
| ÇİN/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 1045 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
