| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB2208241 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Dış çapı: | 535mm | Şaft Açısı: | 90° |
|---|---|---|---|
| Modül: | 12.5 | Malzeme: | 20CrNi2MoA |
| Eğim açısı: | 53 ° 32 ' | Kök açısı: | 51 ° 28 ' |
| Vurgulamak: | 12.5 Modül 90 Derece Konik Dişli,12.5 Modül dik açılı helis dişliler,Dik Açı 90 Derece Konik Dişli |
||

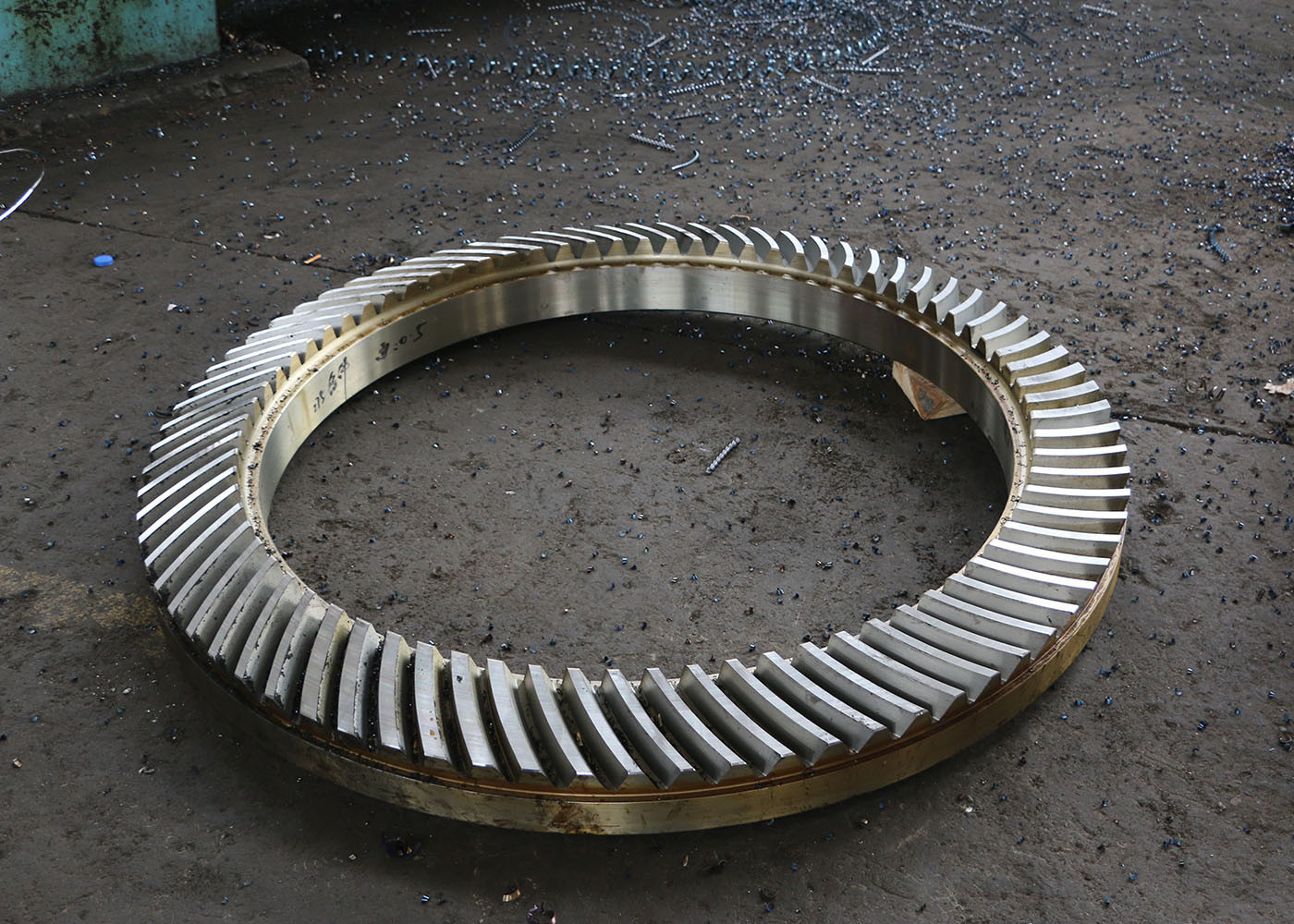

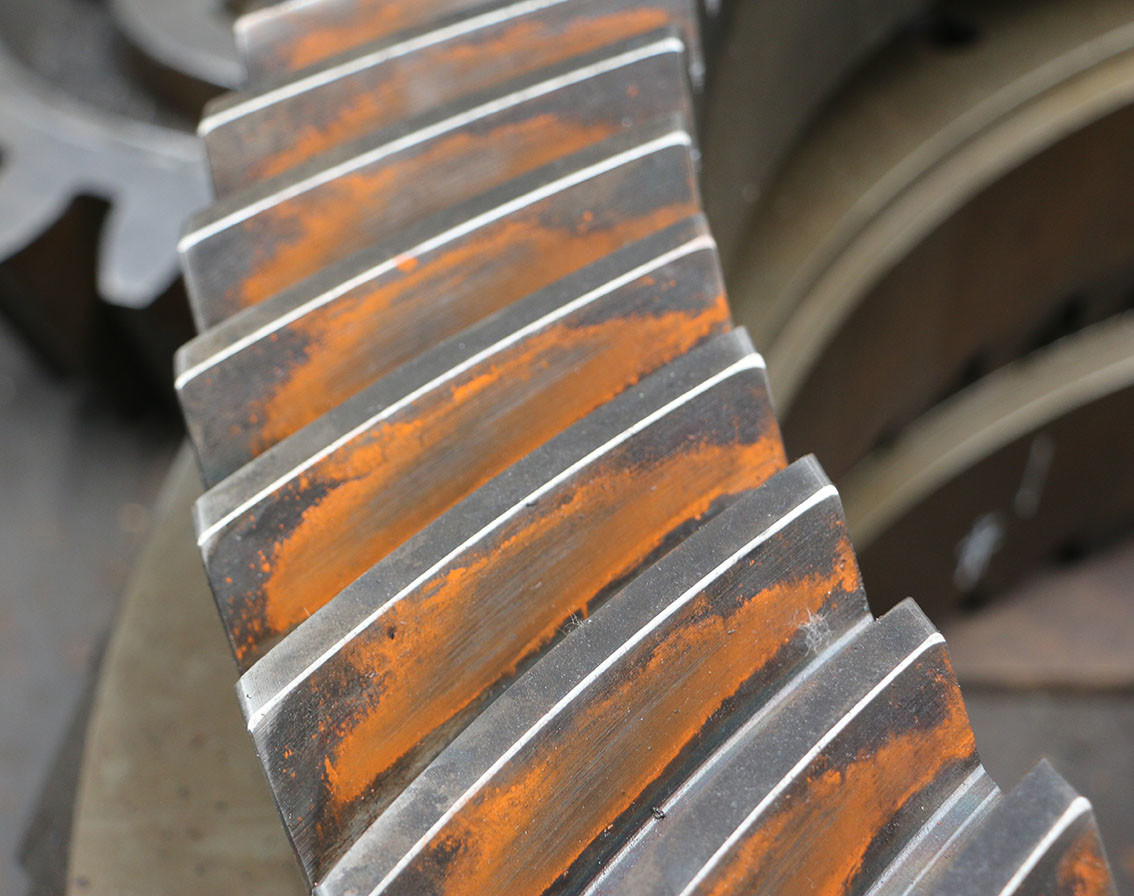

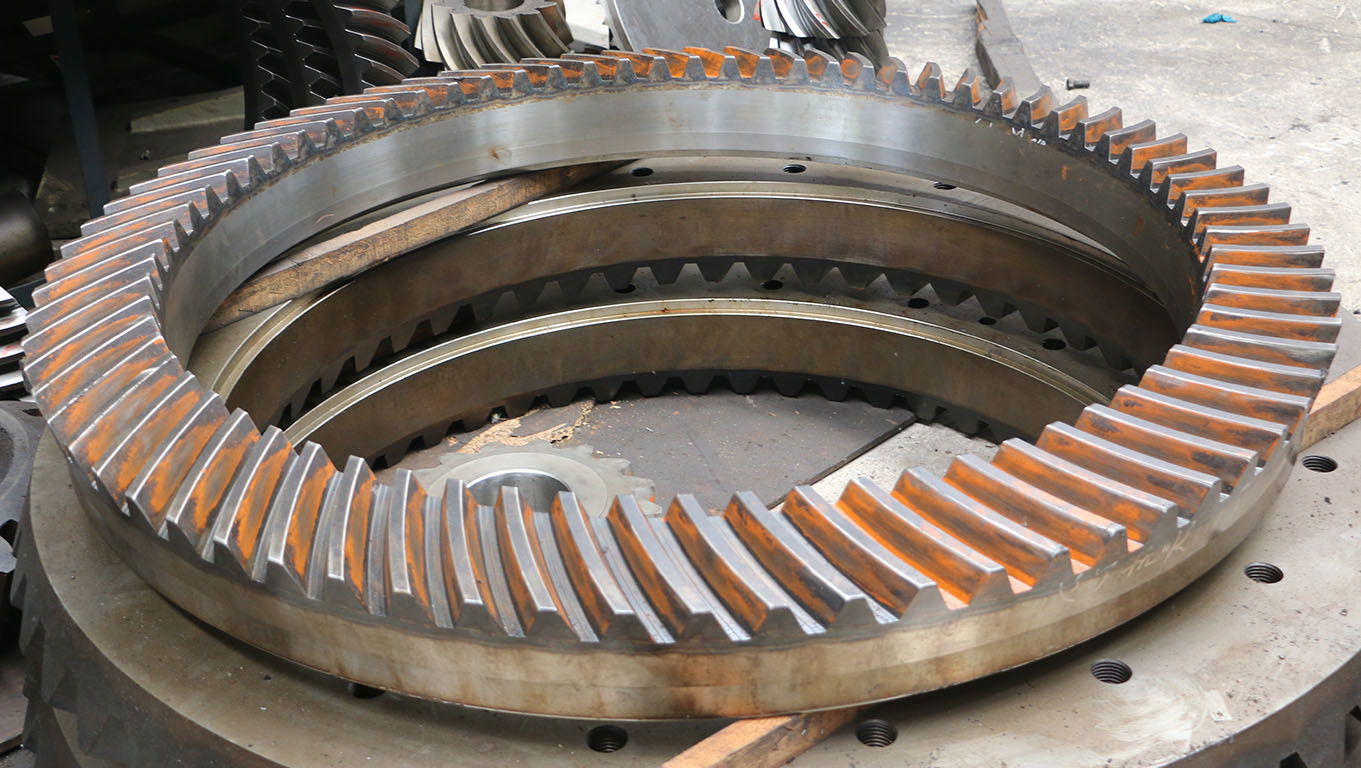

1) Helisel Konik Dişlilerin Tanımı
Helisel konik dişliler, eksenleri genellikle 90 derecelik bir açıyla kesişen konik dişlilerdir. Dişler kesilir
boyları boyunca hafif bir eğri ve bir involüt profili ile.
Helisel konik dişliler genellikle gücü bir dik açıdan iletmek için kullanılır. Ağır hizmet tipi için çok uygundurlar
uygulamalar ve yüksek hızlı operasyonlar için tasarlanabilirler. Bazı alternatif konik çözümlere göre,
daha uzun ömürlü performans ve minimum onarım ihtiyacı sağlayarak sahip olma maliyetini azaltabilirler
veya değiştirmeler.
| Ürünler | Helisel Konik Dişli Mili |
| Özel Yapım | √ |
| Malzeme | 20CrNi2MoA |
| Diş Diş İmalatı | Diş Frezeleme ve Diş Diş Taşlama |
| Diş Diş Taşlama | √ |
| Modül (M) | 12.5 |
| Diş Sayısı (Z) | 58 |
| Basınç Açısı (α) | 20° |
| Kurşun Açısı | 35° |
| Hassasiyet Sınıfı | ISO 6 Sınıfı/ AGMA 11 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
