| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB22082202 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $700/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 adet/ay |
| Normal modül: | 4 | Diş No.: | 43 |
|---|---|---|---|
| Doğruluk derecesi: | ISO 7 | Üretim süreci: | Dişli Taşlama |
| Çekirdek Sertliği: | 269-285HB | Yüz genişliği: | 55 |
| Vurgulamak: | Hız Düşürücü için Çift Helisel Dişliler,4 Modül 43T Çift Helisel Dişliler,4 Modül 43T Balıksırtı Dişliler |
||

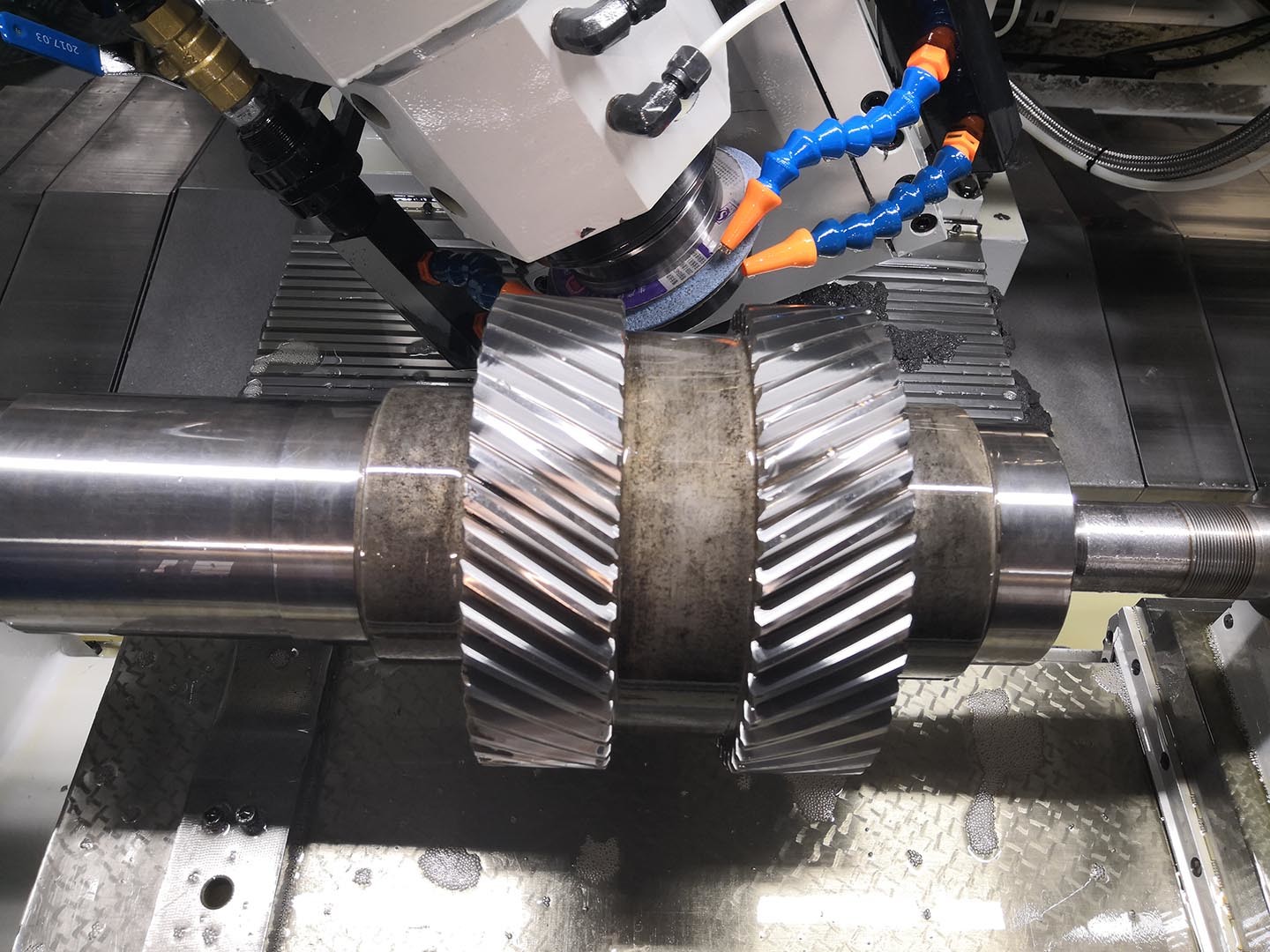

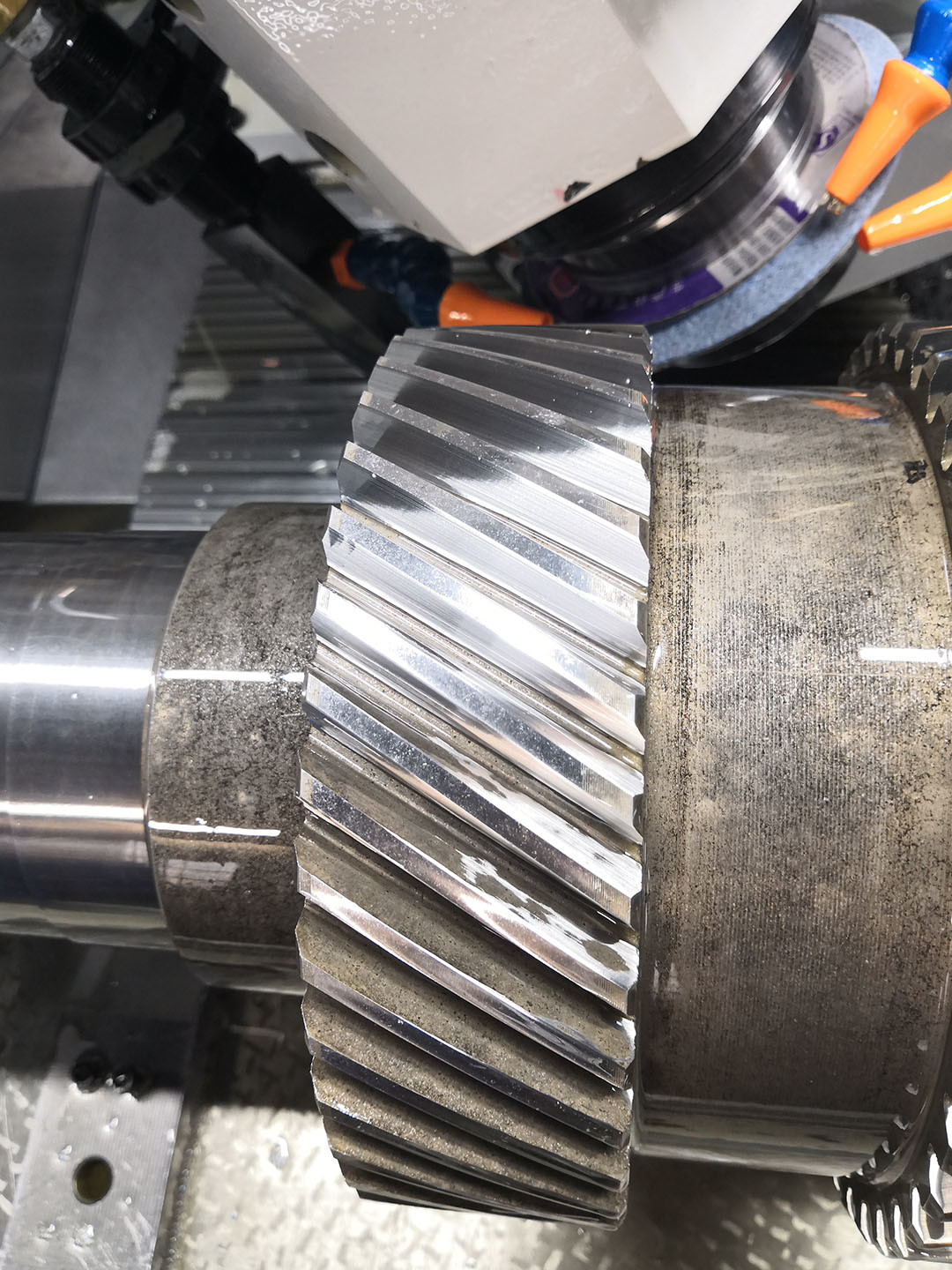

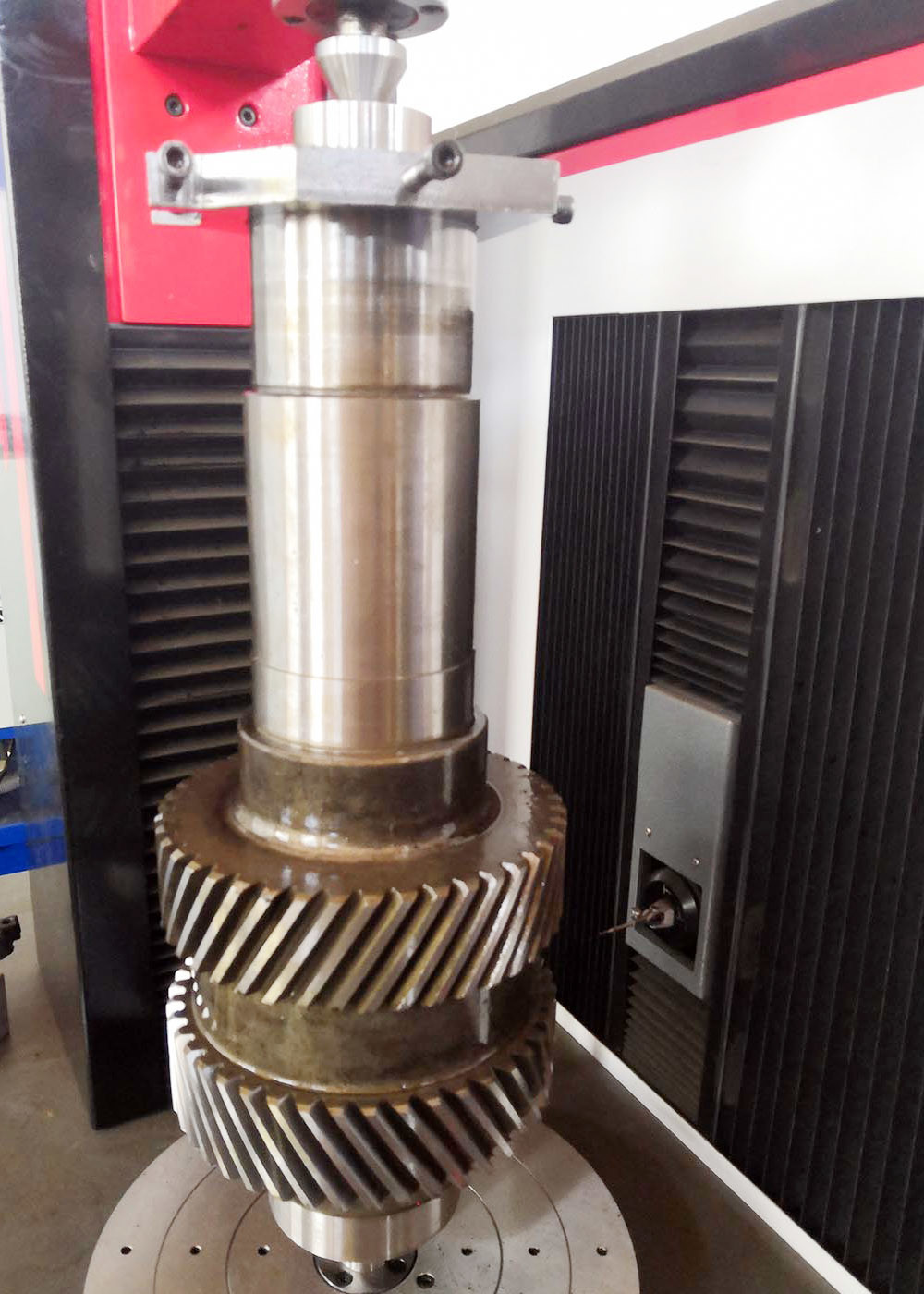

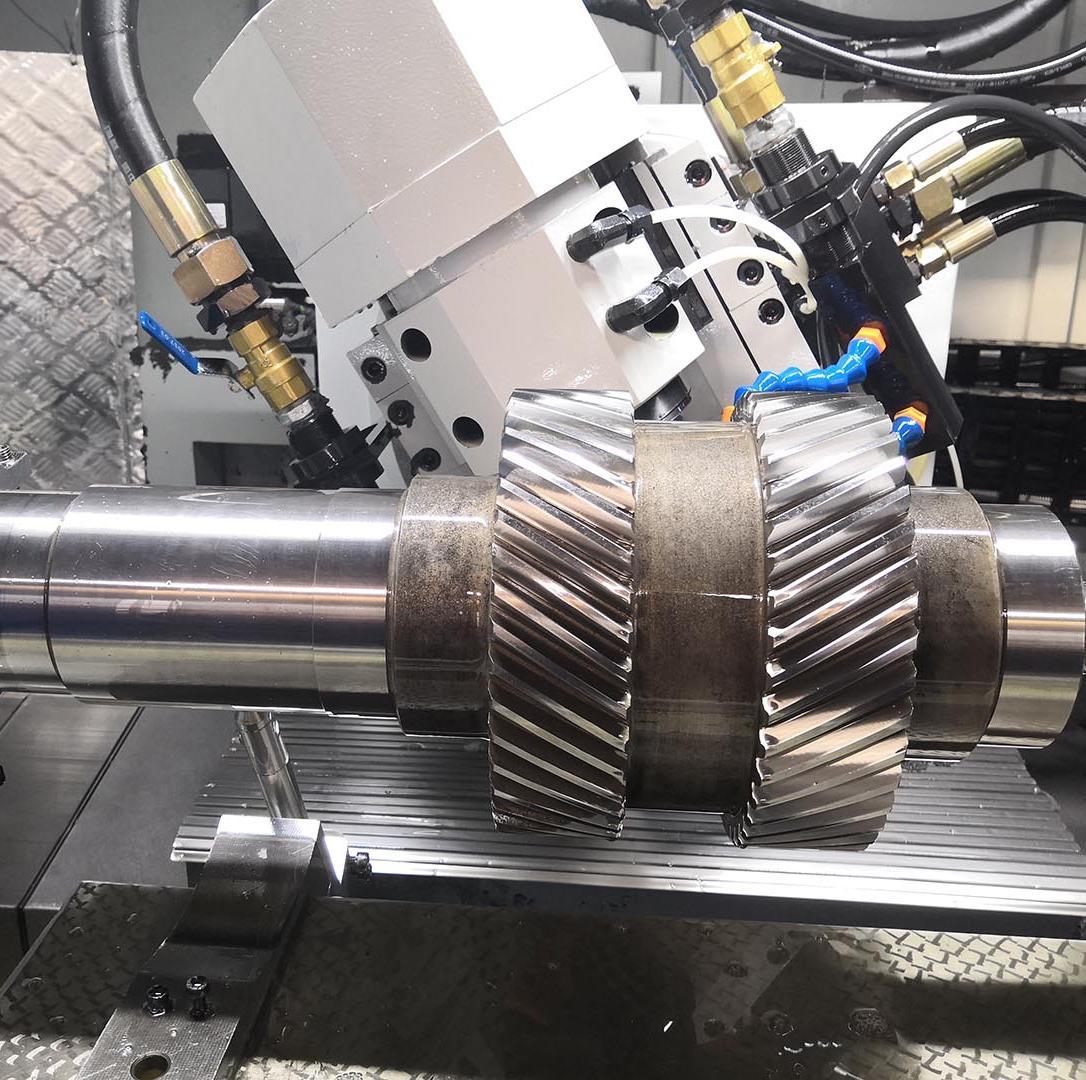

DIN 18CrNiMo7 Çelik 4 Modülü 43T Hız azaltıcısı için çift spiral dişliler
1) Çifte helikal dişlilerin açıklaması
Çift sarmal dişli, aynı eksende eklenmiş ve zıt yönlere bağlanmış iki aynı dişliden oluşur.
(Birinin solunda spiral var, diğerinin sağında spiral var).
2) Çift spiral dişli özellikleri
(a) Çarpıştırma gücü, çift sarmal bir dişli ile geliştirilmiştir.
b) Çift sarmal dişli, daha büyük bir güç verebilir.
c) Yüksek spiral açısı, çift sarmal dişlilerde avantajlı bir şekilde kullanılabilir.
d) Çift sarmal dişli daha fazla verimlilik sağlayabilir.
| Ürün | Çifte Helikal Döşeme |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Donanım Hobbing |
| Dişleri öğütmek | √ |
| Modül (M) | Özel yapımı |
| Diş Sayısı (Z) | 43 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 31° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 260-300HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
