| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22082104 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| DP: | 1.8 | Saha çapı: | Φ508 |
|---|---|---|---|
| Dış çapı: | Φ531.03 | Eğim açısı: | 36 ° 52'12 ” |
| Yüz açısı: | 38°49'2" | Kök açısı: | 35°12'45" |
| Vurgulamak: | DP1.8 Spiral Konik Dişliler,Spiral Konik Dişliler AGMA 10-11,36T Gleason Sistemi Konik Dişli |
||

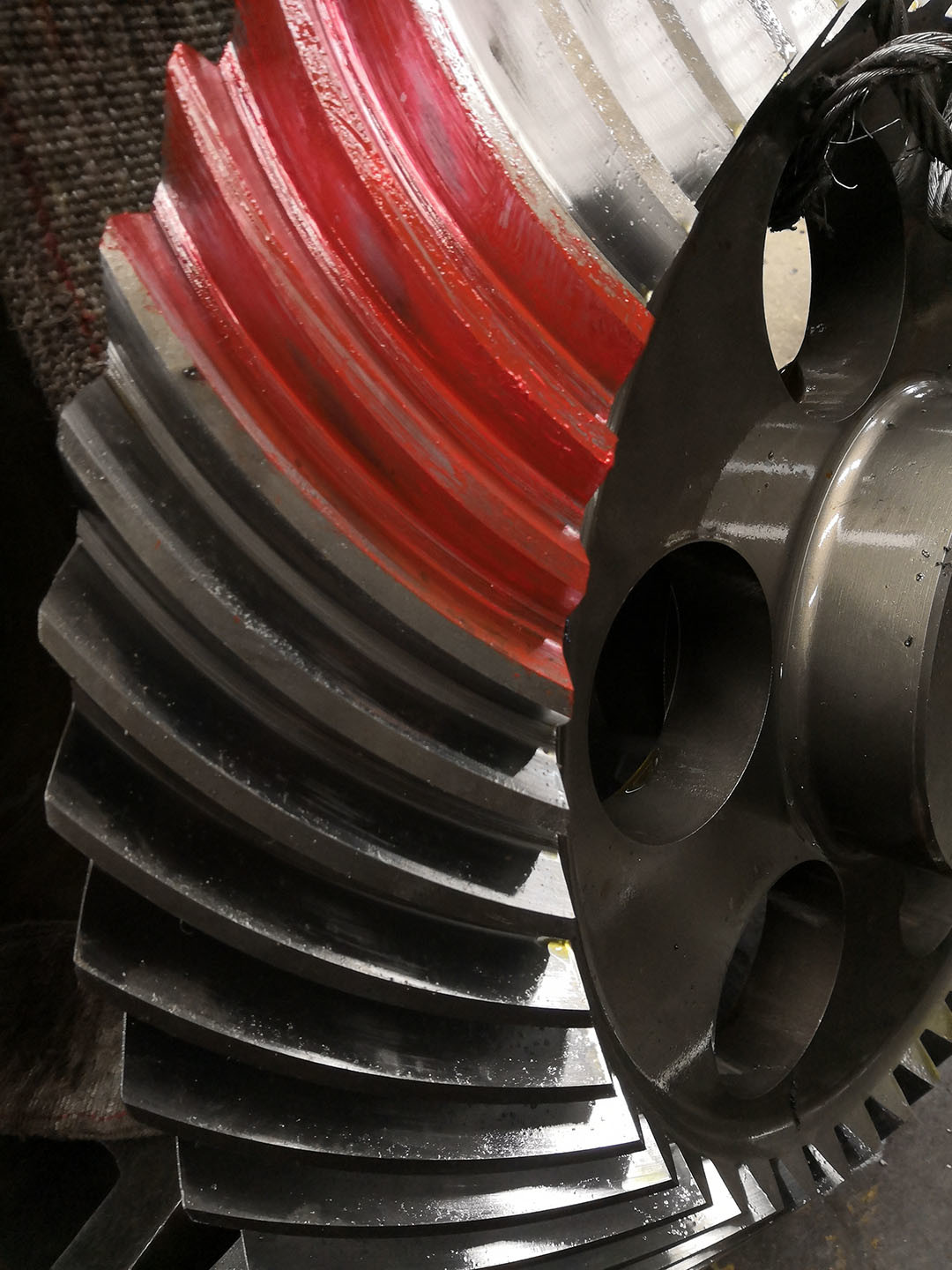

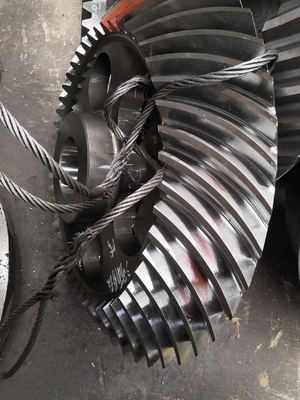

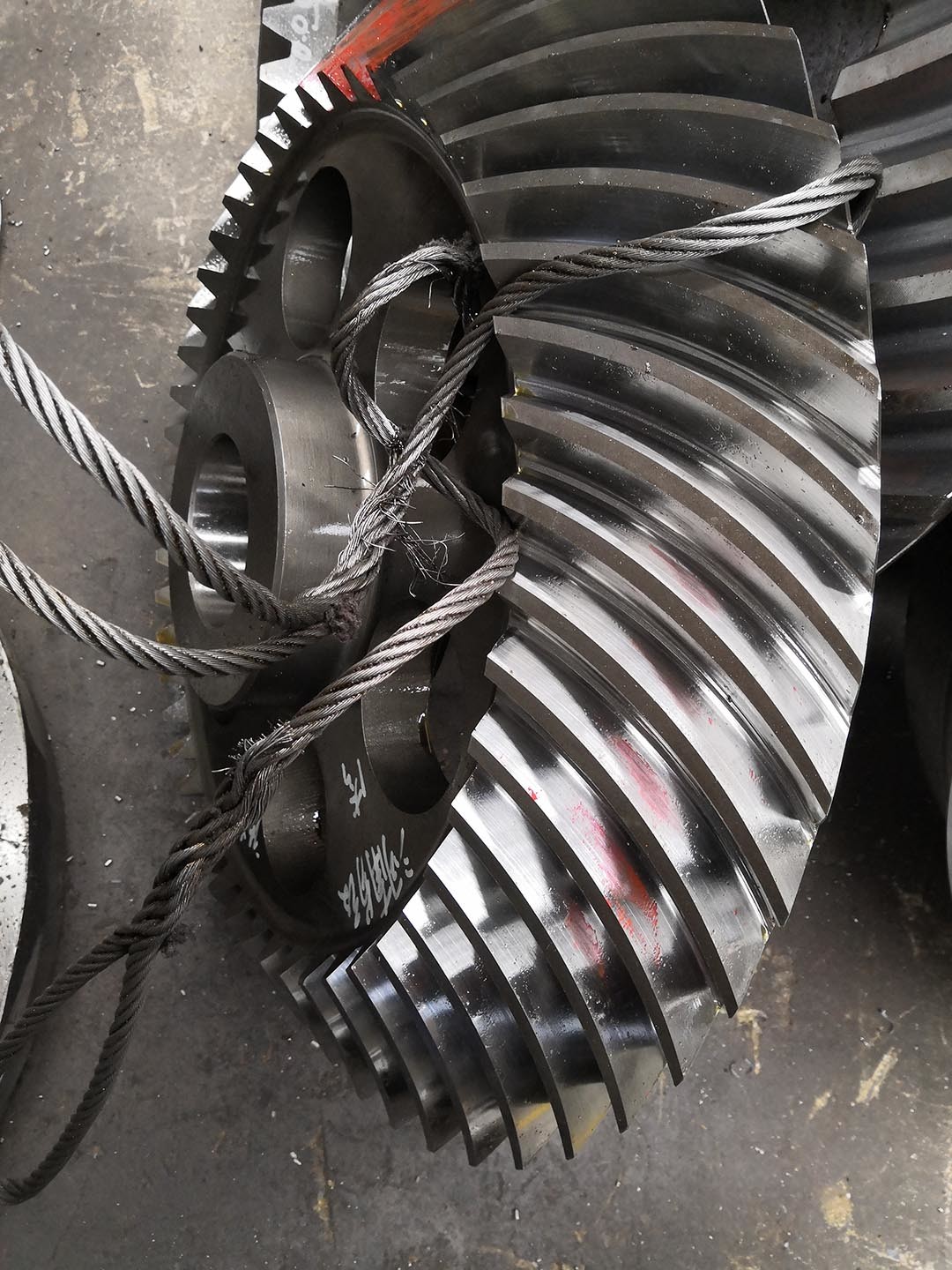

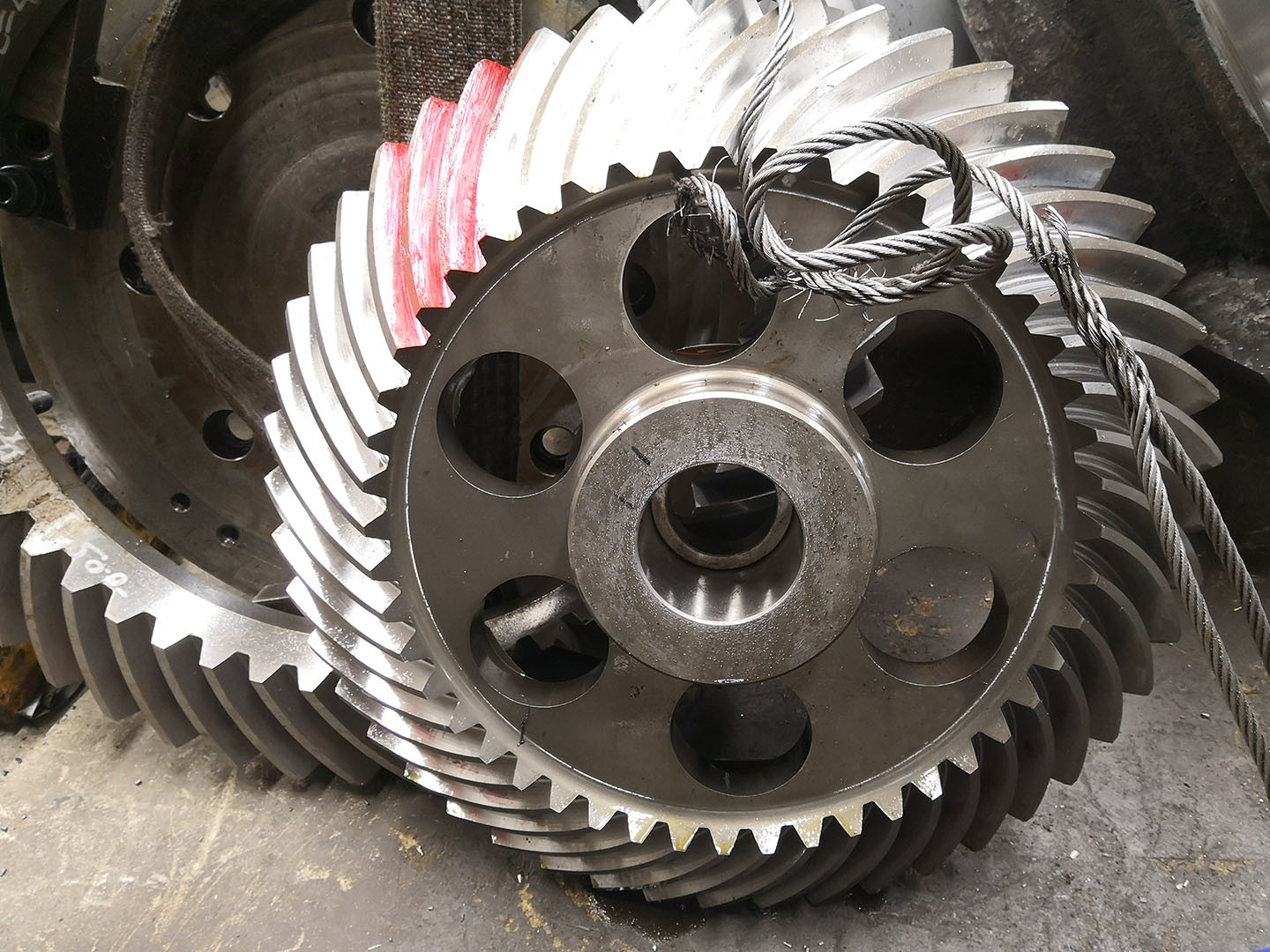

1) Spiral Bevel Gear'ın Özellikleri
Spiral eğri dişliler, stres altında yüksek kayma yetenekleri nedeniyle giderek daha popüler hale geldi.
Yüksek hızlarda veya biraz gevşeklik gerekirse, sert soyma veya cilalama,
| Ürün | Spiral Bevel Gear Set |
| Özel yapımı | √ |
| Malzeme | SAE 4320/ 20CrNi2MoA |
| Düğüm Dişleri Üretimi | Delekleri freze etmek ve dişleri öğütmek |
| Çaprazlık | 1.8 |
| Dişleri öğütmek | √ |
| Diş Sayısı (Z) | 36 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 35° |
| Doğruluk Derecesi | AGMA 10-11Grade |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
