| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22081501 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $370/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Toplam yükseklik: | 90mm | Eğim açısı: | 30 ° 15 ' |
|---|---|---|---|
| Modül: | 11 | Uç Çapı: | 420mm |
| Yönlendirme: | Sağ el | Sertlik: | 58-62 HRC |
| Vurgulamak: | 11 Modül Helisel Konik Dişli,20CrMnTi Taşlama Şanzıman Dişlileri,20CrMnTi Helisel Konik Dişli |
||
1) Spiral eğri dişlilerin uygulanması
Spiral eğri dişliler, bir şaftın dönme ekseni yönünü değiştirmesi gereken durumlarda kullanılır.
Bunun bir örneği, dönen tirnak şaftının tekerlekleri tahrik etmek için 90 ° çevirileceği bir araba diferansiyelidir.
2) Spiral Bevel Gear'ın Özellikleri
Bir spiral eğri dişli dişleri spiral biçiminde kesilmiş ve pitch yüzeyi koniktir.
Bu, spiral dişlerin yavaş yavaş dişlerle bağlantılı olması yoluyla gürültü ve titreşim azaltılmasına neden olur.
Bir dişli dişinin bir ucundan başlayan ve tüm diş kenarına giderek yayılan temas.
Tipik vites oranları 1: 1 ila 5:1.
Bir spiral kenar sisteminin eksenleri aynı düzlemde bulunur.

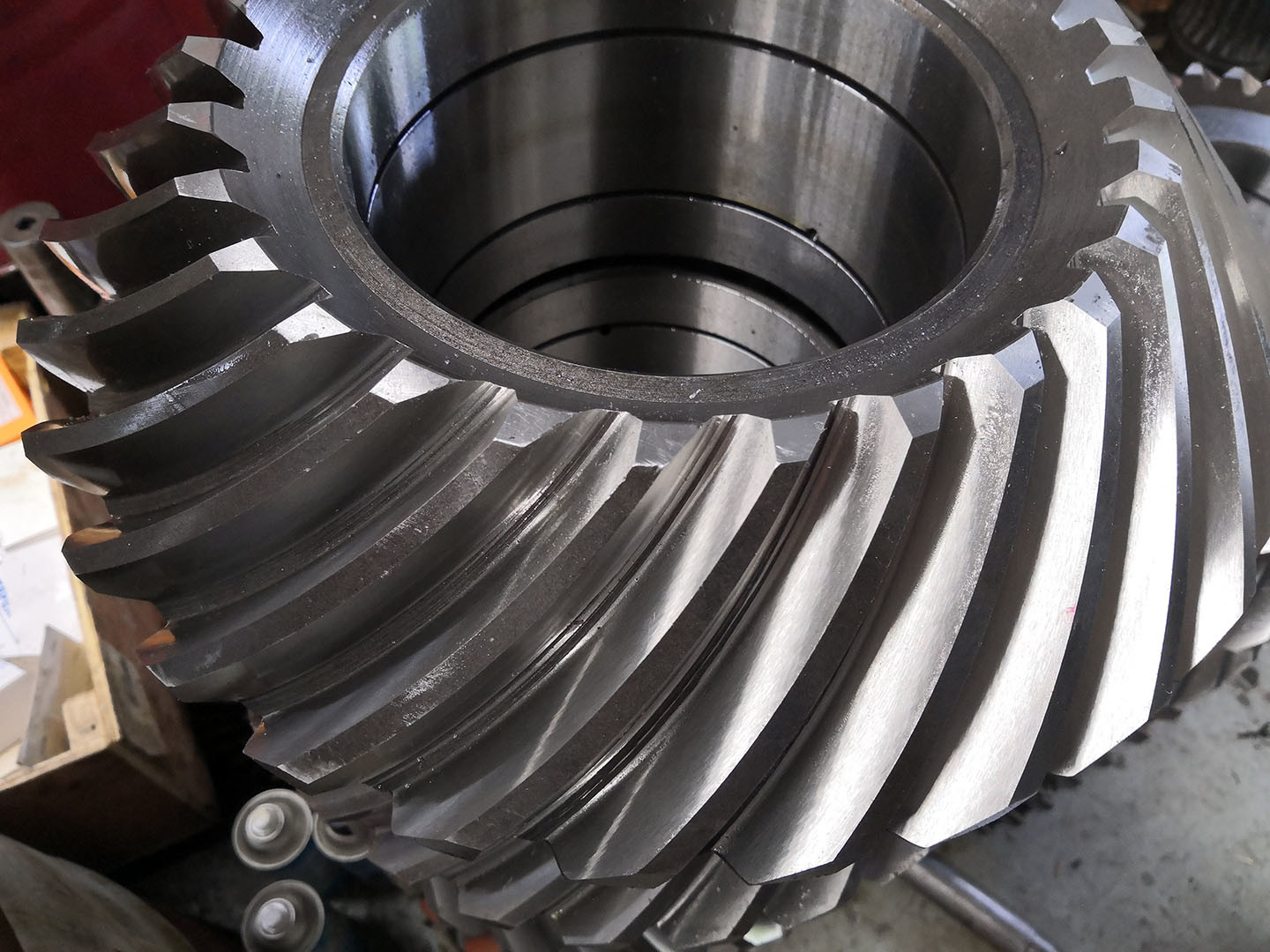

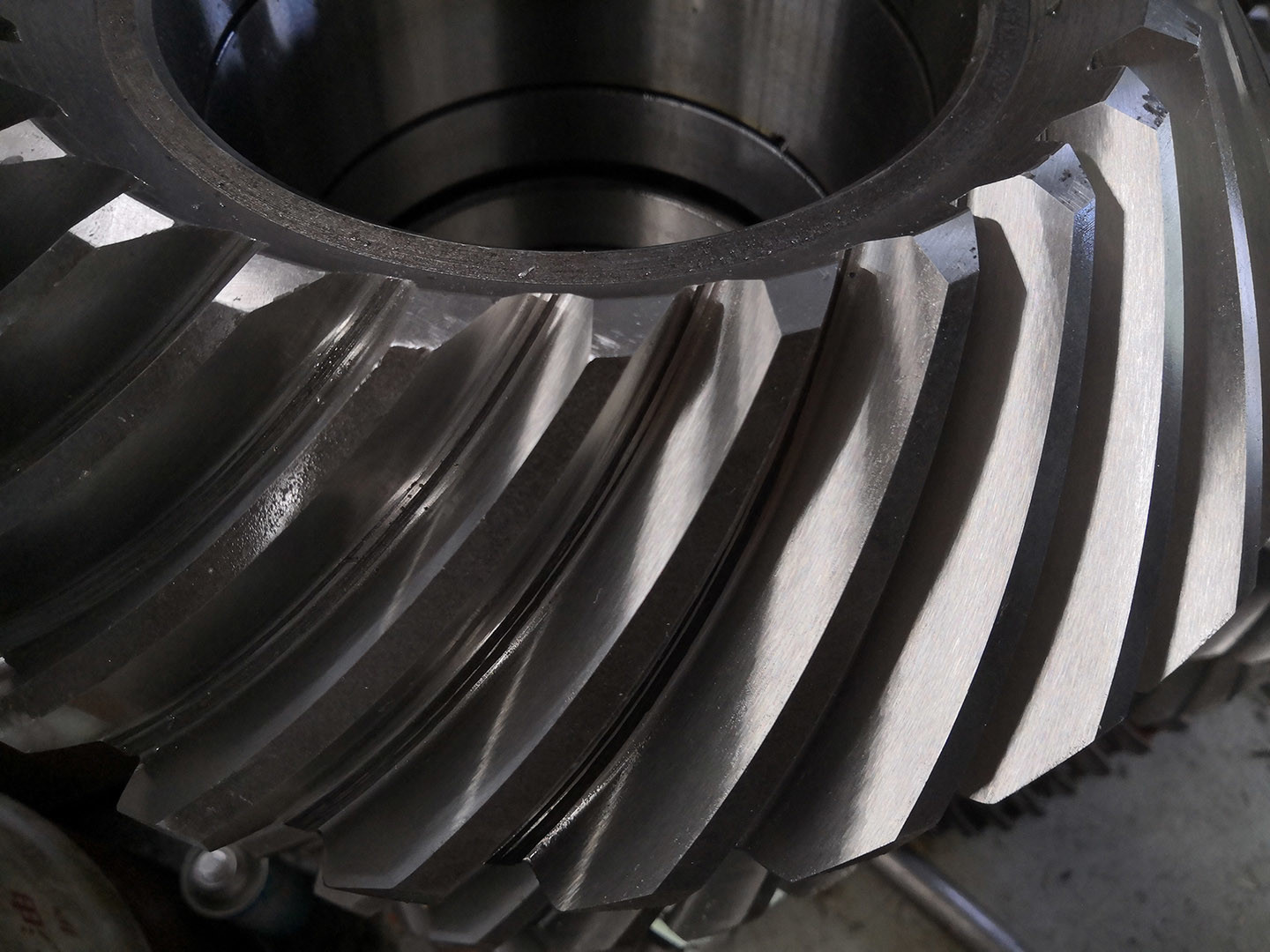

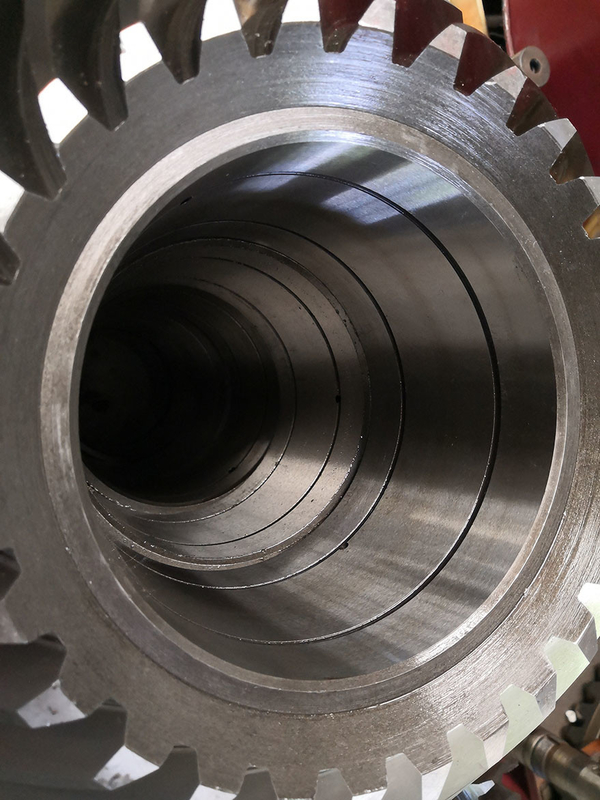

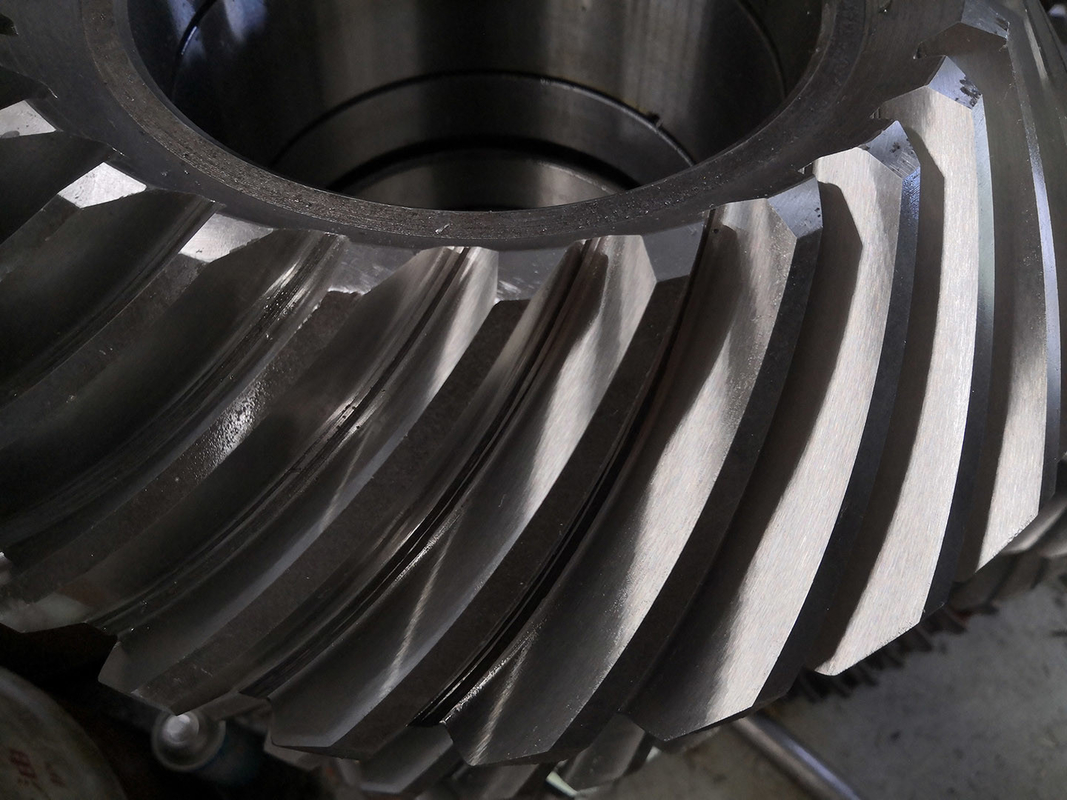

| Ürün | Spiral Bevel Delek Çubuğu |
| Özel yapımı | √ |
| Malzeme | 20CrMnTi |
| Düğüm Dişleri Üretimi | Delekleri freze etmek ve dişleri öğütmek |
| Modül | 11 |
| Dişleri öğütmek | √ |
| Diş Sayısı (Z) | 35 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 35° |
| Doğruluk Derecesi | ISO 6 Sınıf/ AGMA 11 Sınıf |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
