| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GG22081002 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $1500/ Piece |
| Ambalaj bilgileri: | Ahşap Kasa/Pallte |
| Teslim süresi: | 90 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 20 Adet/ay |
| Malzeme: | Çelik Döküm | Modül: | 28 |
|---|---|---|---|
| Yüz genişliği: | 200 mm | Üretim süresi: | 90 gün |
| Dış çapı: | 4800 mm | Saha: | 87.964mm |
| Vurgulamak: | 28 Modül Döküm Çelik Endüstriyel Dişliler,Döner Kurutucu çimento değirmeni çevresi dişli,Döner Kurutucu Endüstriyel Dişliler |
||

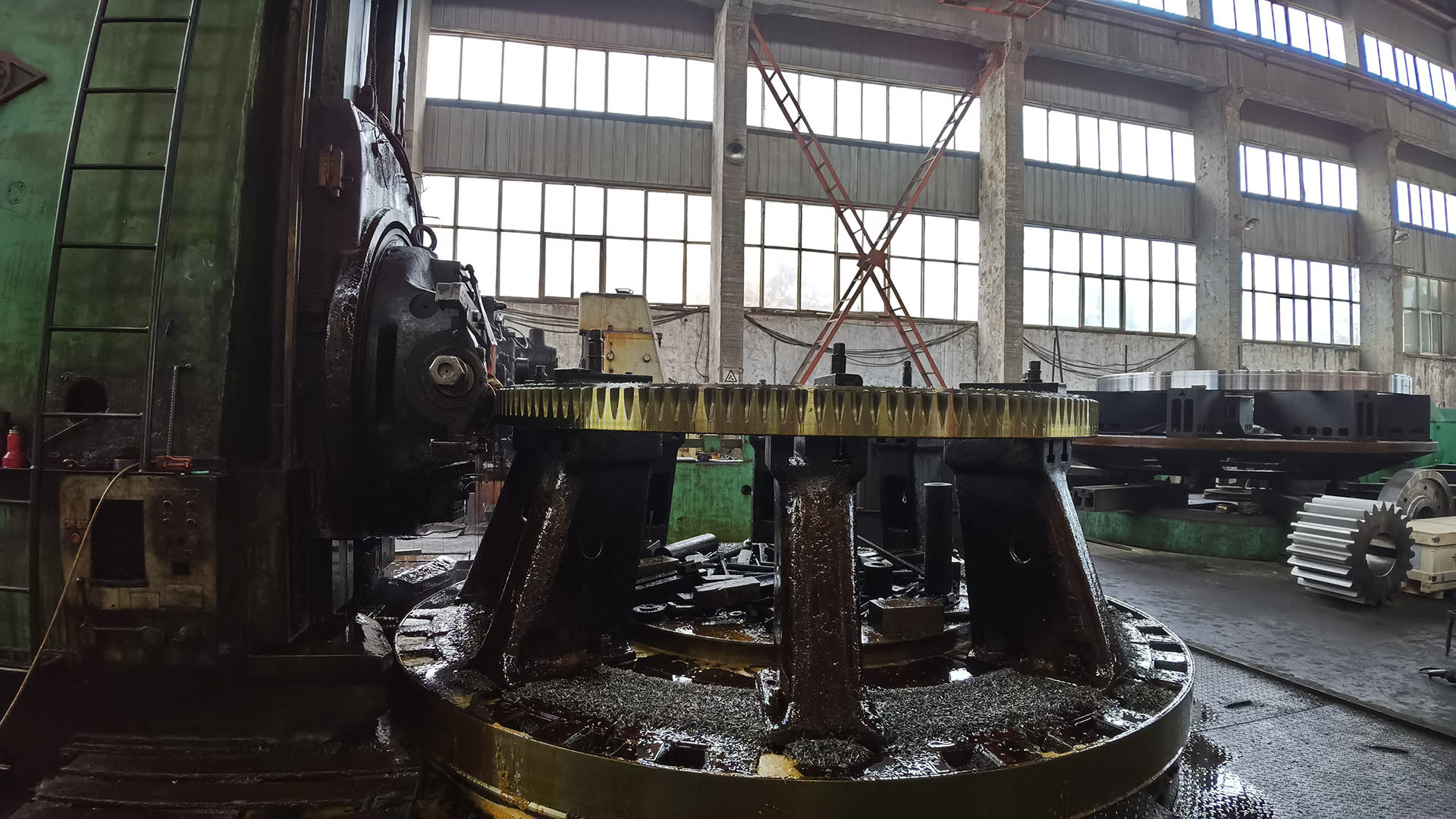

Çimento endüstrisinin yatay değirmenleri için modül dökme çelik çevre dişlileri
1) Girth Gear'ın Tanımı
Geleneksel çevre dişlileri genellikle iki ila dört bölümden oluşur ve işleme için bir araya getirilir.
Bu, üretim, nakliye ve ısı işlemleri için son derece büyük ve pahalı makineler gerektirir.
Buna ek olarak, bileşen parçalarının boyutu döküm kalitesi ve ısı işleme bakımından dezavantajlar yaratır.
2) Girth Gear'ın Teknik Verileri
8 m'ye kadar olan girth gear pitch çapı (daha fazla tartışmadan sonra daha büyük çaplar mevcuttur)
En fazla genişliği 450 mm
En yüksek sıçrama hızı 6 m/s
Girth gear modülü 20, 25, 30
ISO standardı 6336'ya göre hesaplanmıştır (AGMA'nın talebi üzerine)
| Ürün | Girth Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindirsel dişliler |
| Üretim | Delekçeler frezeleme/delekçeler fırlatma |
| Diş Gıcırdatma | √ |
| Modül (M) | 22 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Kurşun açısı | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
