| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB220804001 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $1000/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 adet/ay |
| Marka: | OEM | Saha: | 3.819 |
|---|---|---|---|
| Lenth: | 2200mm | Yönlendirme: | Sol ve sağ el |
| Kabartma: | Ra 0,8~Ra 1,6 | helezon açısı: | 25° |
| Vurgulamak: | Çift Helisel Kamalı Mil 12 Modül,40CrNiMoA Çelik Çift Helisel mil,OEM Çift Helisel Kamalı Mil |
||

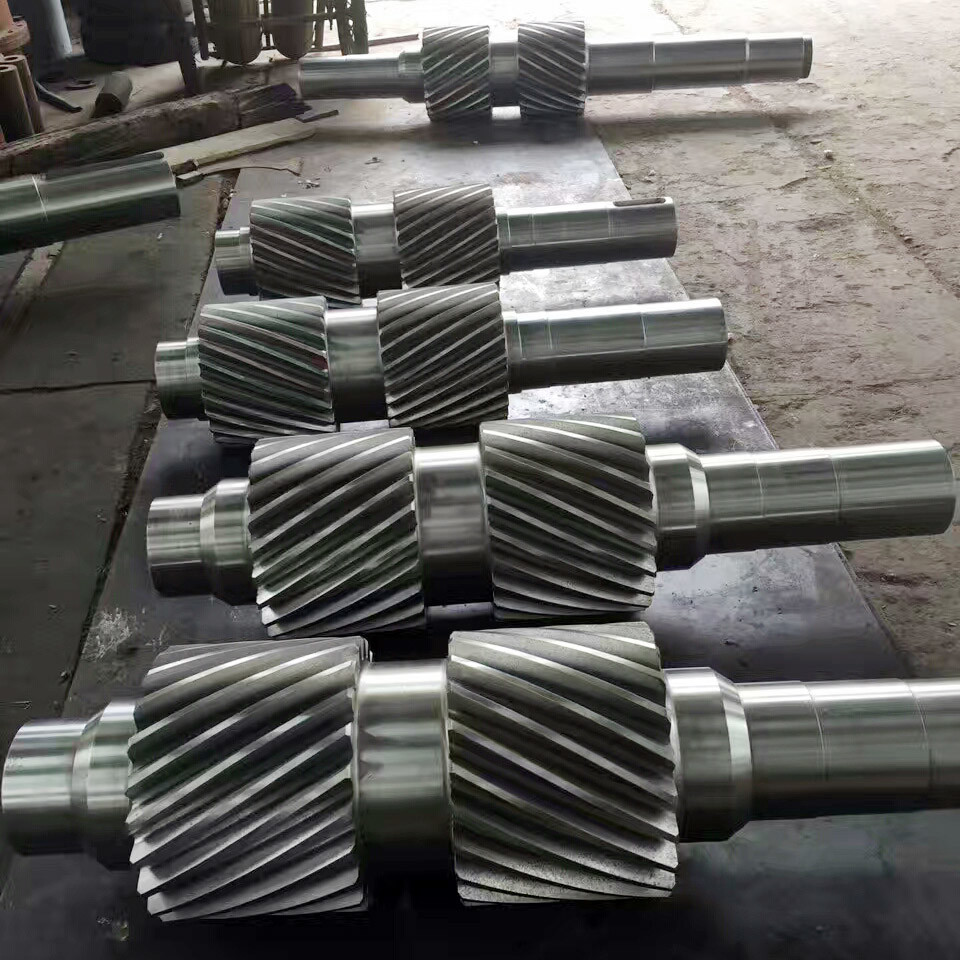

Özel Yapım 12 Modüllü 40CrNiMoA Çelik Çift Helisel Dişli Şaft
1) Çift Helisel Dişlinin Tanımı
Çift helisel dişlinin toplam yüzü, her biri aynı helis açısına sahip ancak zıt yönlerde olan iki eşit yarıya ayrılmıştır.
Eksenel itmeler birbirinin zıttıdır, kuvvetler dişlide tutulur ve yatağa iletilmez.
2) Çift helisel dişlinin özelliği
Çift helisel dişli formları, doğal itme kuvvetlerini dengeleyebilir.
Yüksek yük taşıma kapasitesi ve sabit iletim avantajlıdır.
3) Çift Helisel Dişlinin Uygulamaları
Çift helisel dişliler, deniz gemilerinde ve inşaat makinelerinde gaz türbinleri, jeneratörler, ana hareket ettiriciler, pompalar için güç iletiminde yaygın olarak kullanılmaktadır.
fan ve kompresör.
| Ürünler | Çift Helisel Dişli |
| Özel Yapım | √ |
| Dişli Profili Tipi | Silindirik Dişli |
| İmalat | Dişli Azdırma |
| Diş Taşlama | √ |
| Modül (M) | 12 |
| Diş Sayısı (Z) | 25 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 15° |
| Diş Hassasiyet Sınıfı | ISO 6-7 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62 HRC |
| ÇELİK KODU SINIFLAR KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Kesme Frezeleme
Isıl İşlem Taşlama Kontrol
