| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YZGEAR |
| Model numarası: | BG220804004 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $300.0/Set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 200 takım/ay |
| Modül: | 16 | Saha: | 5.09 |
|---|---|---|---|
| İç çap: | 320 | Dişli kalitesi: | ISO 8-9 Derecesi |
| Uç Çapı: | 820mm | Marka: | OEM |
| Vurgulamak: | Madencilik Ekipmanları Konik Dişli,Düz Karga Dişli 16 Modül,Maden Ekipmanları Düz Karga Dişli |
||

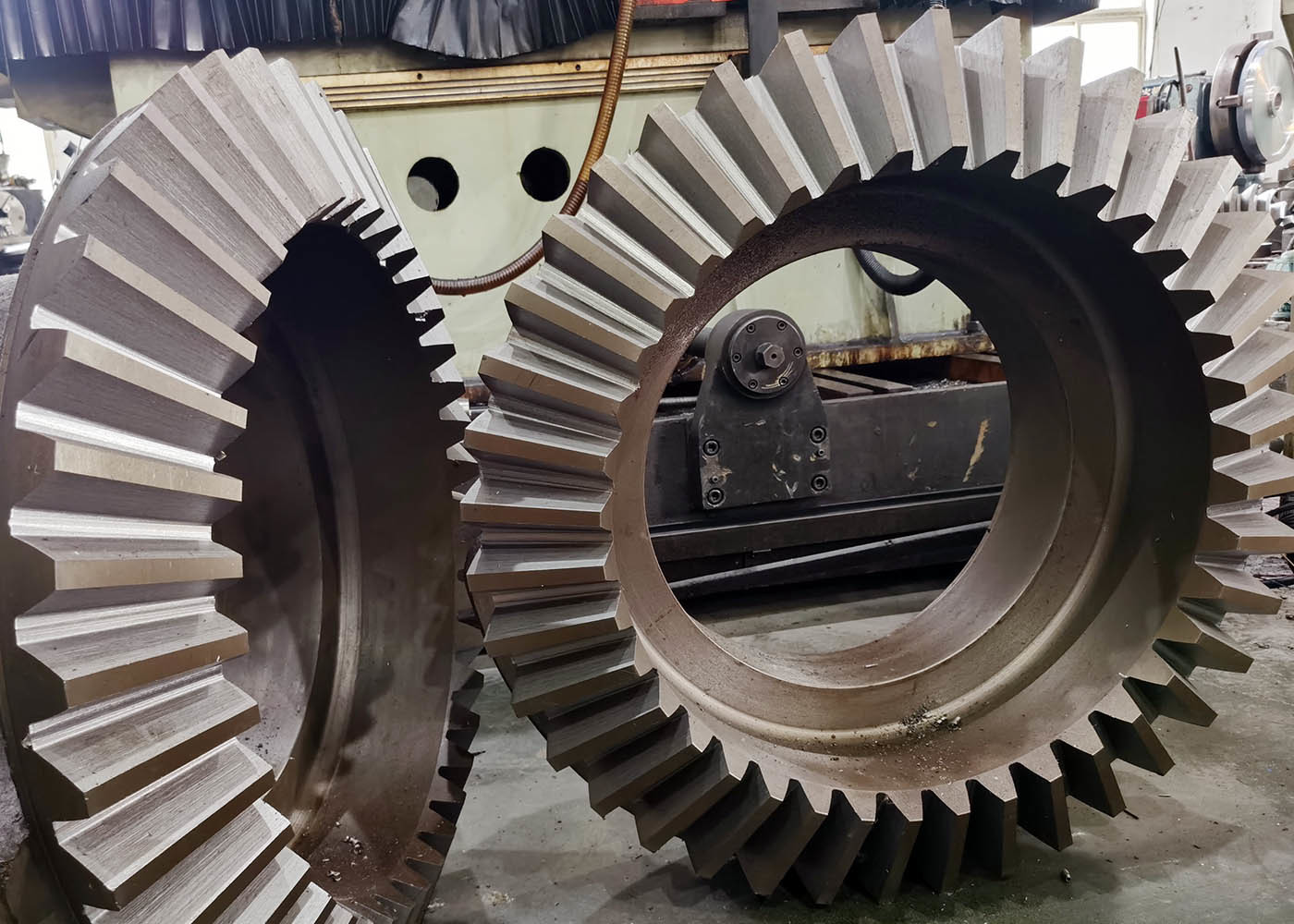

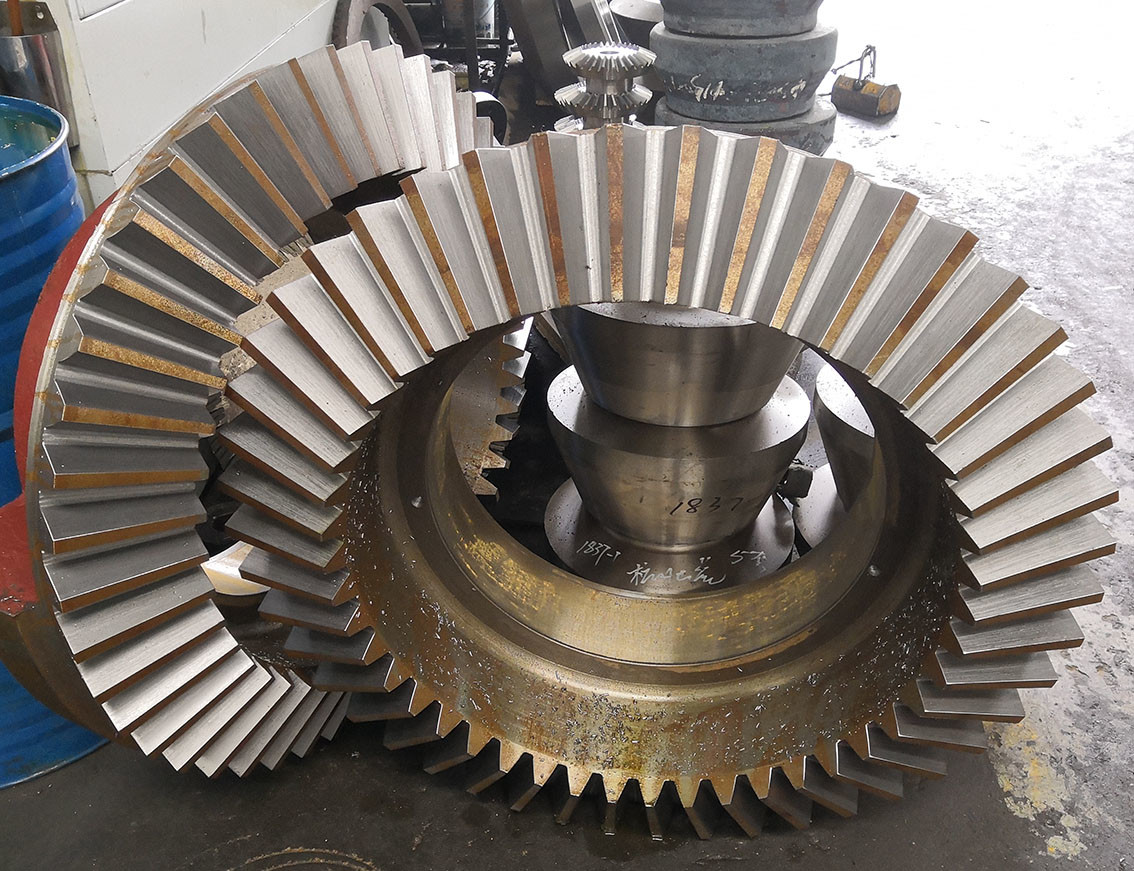

Madencilik ekipmanlarının düz karga takımları-Konik takımlar-Düz kavisli takımlar
1) Doğrudan şekilli dişlilerin açıklaması
Dişleri olan düz konikal dişliler, pitch koni çizgisiyle aynı yöne sahip konik elemanlara sahiptir.
Bevel dişlileri, enerjiyi doğrusal güçten dikey güce aktarır ve bu da mekanik ortamlarda yaygın olarak kullanılan makinelerde çok yararlıdır.
2) Doğrudan eğri dişli özellikleri
a) Düz konviklör diğer tip konviklörlere kıyasla üretimi kolaydır ve en yaygın olarak kullanılır.
(b) Düz konviklör, çalışma açısını değiştirmeyi mümkün kılar.
| Ürün | Düz Bevel Gear |
| Özel yapımı | √ |
| Çapa açısı | 90° |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | |
| Modül (M) | 14 |
| Diş Sayısı (Z) | 26/60 |
| Basınç açısı (α) | 20° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Karburasyon/Indüksiyon sertleştirme |
| Yüzey Sertliği | Çubuk 58-62 HRC/Gear 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
