| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB220722002 |
| Min sipariş miktarı: | 5 adet |
| Fiyat: | $700/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 700 Adet/Ay |
| Modül: | 14.111 | Şaft Açısı: | 90° |
|---|---|---|---|
| Malzeme: | 20CrNi2MoA | Dişli Sayısı: | 36 & 48T |
| Profil Tipi: | Gleason | Isı Tedavisi: | karbonlama |
| Vurgulamak: | Otomobiller için Spiral Konik Dişliler,14.111 Modül Gleason Konik Dişli,Otomobiller için Gleason Konik Dişli |
||

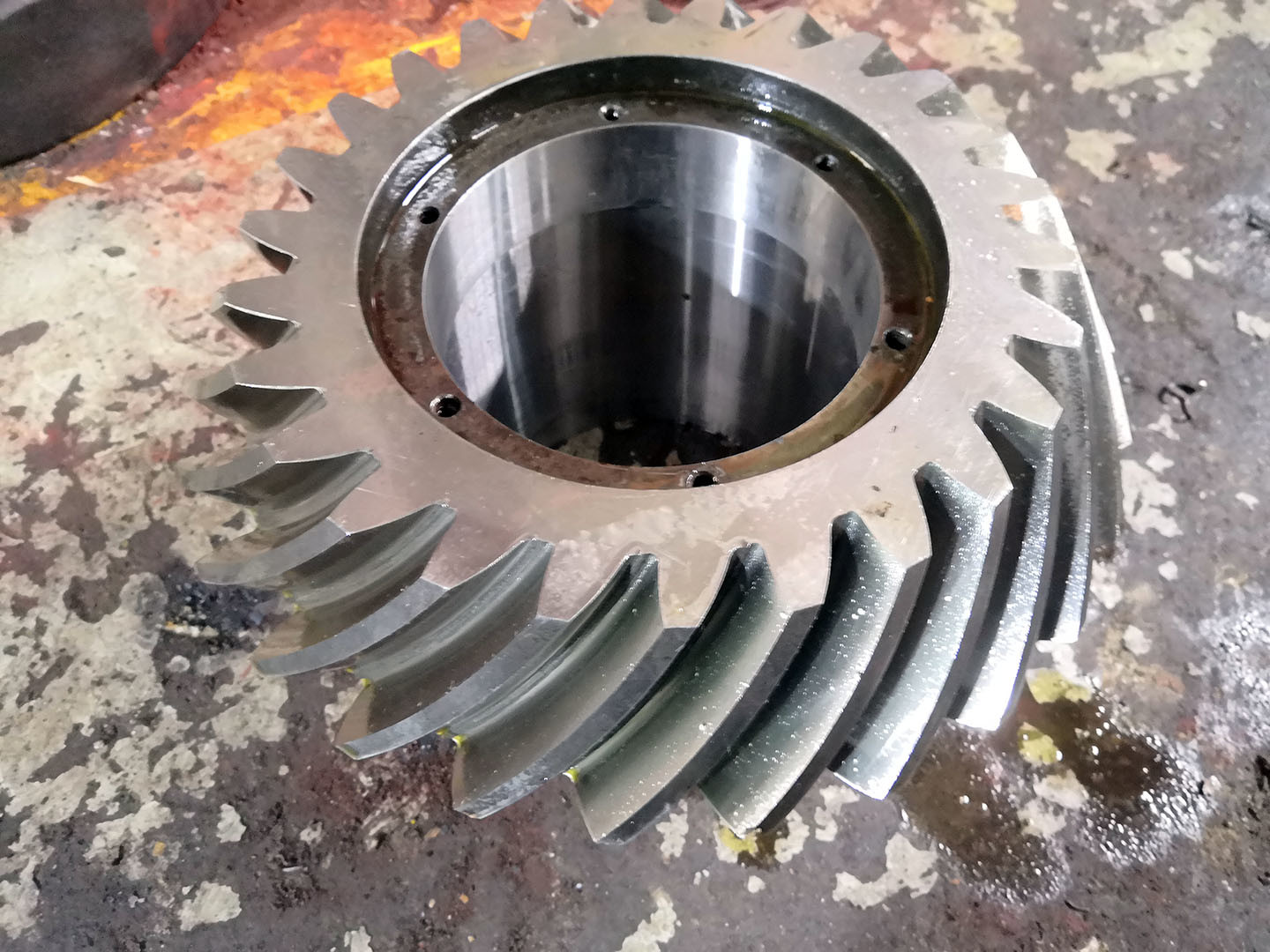

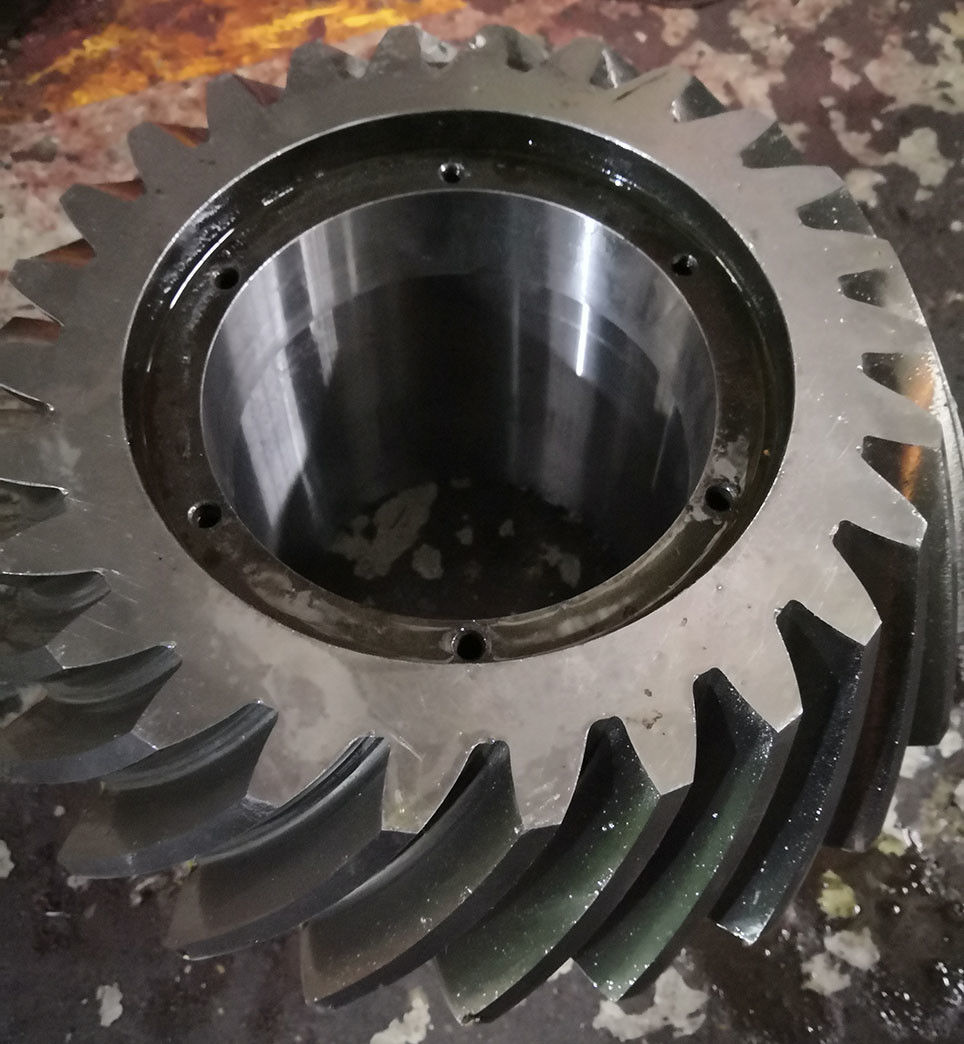

14.111 Modül Gleason Tipi Dişli Taşlama Spiral Konik Dişli Takımı
1) Spiral konik dişlinin tanımı
Spiral konik dişli, spiral diş açısına sahip bir konik dişlidir.
Kademeli kavrama ve daha geniş temas yüzeyi sağlamak için eğimli, eğik dişli konik dişli.
2) Spiral konik dişlinin özellikleri
a) Eşdeğer bir düz konik dişliye kıyasla daha yüksek temas oranı, daha yüksek mukavemet ve dayanıklılık ile.
b) Daha yüksek redüksiyon oranına izin verir.
c) Azaltılmış dişli gürültüsü ile daha iyi iletim verimliliğine sahip.
3) Spiral konik dişlinin uygulamaları
Otomobiller, traktörler, araçlar, gemiler için son redüksiyon dişlisi.
Yüksek hızlı, ağır yük tahrikleri için uygundur.
| Özel yapım | √ |
| Dişli Profili Tipi | Gleason |
| İmalat İşlemi | Dişli Frezeleme |
| Dişli Diş Taşlama | √ |
| Modül (M) | 14.111 |
| Diş Sayısı (Z) | 36 & 48T |
| Basınç Açısı (α) | 20° |
| Helezon Açısı (β) | 35° |
| Çalışma Açısı/Mil Açısı | 90° |
| Malzeme | 20CrNi2MoA |
| Isıl İşlem | Karbonlama/Çimento Söndürme |
| Yüzey Sertliği | 58-62 HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanı
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
