| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB2207002 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $300/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Modül: | 16.477 | Basınç açısı: | 20° |
|---|---|---|---|
| helezon açısı: | 15° | Malzeme: | 17CrNiMo6 |
| Isı Tedavisi: | karbonlama | Üretim İşleme: | Dişli Teeeth öğütme |
| Vurgulamak: | 16.477 Modül Çelik Spiral Konik Dişliler,Dahili Dikdörtgen Kamalı konik spiral dişli,16.477 Modül konik spiral dişli |
||

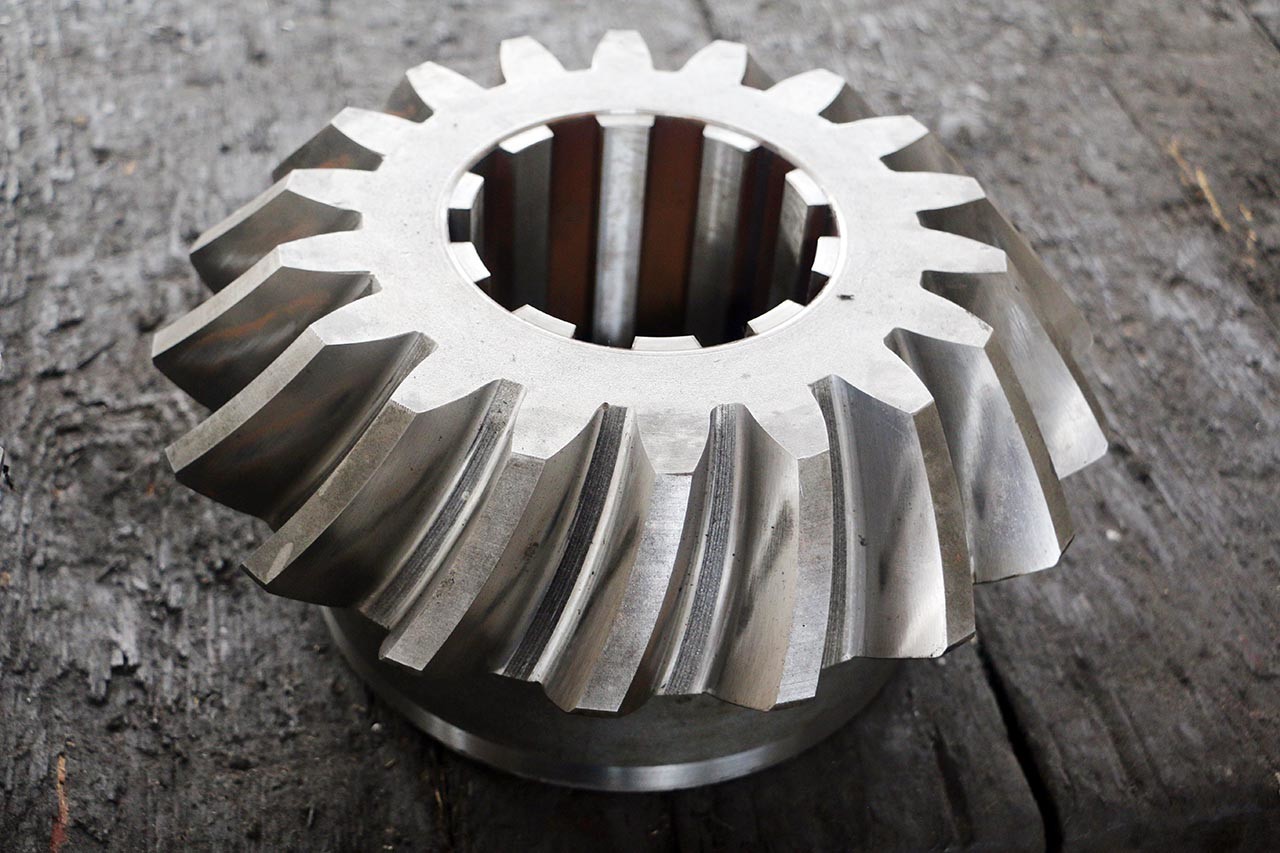

16.477 Modüllü Çelik Helisel Konik Dişliler, İç Dikdörtgen Spline'lı
1) Helisel konik dişlinin tanımı
Helisel konik dişli, özel bir konik dişli türüdür, eğrisel helisel açılı bir helisel konik dişli.
2) Helisel konik dişlinin dişli kalitesi
Dişli frezeleme işlemi ile üretilen standart helisel konik dişli.
Helisel konik dişli, ısıl işlemden sonra dişli taşlama işlemi ile yapılabilir.
Dişli kalitesi ISO 5-6 sınıfına (AGMA 10-11 Sınıfı) ulaşabilir
| Ürünler | İç Spline'lı Helisel Konik Dişliler |
| Özel Yapım | √ |
| Dişli Profili Tipi | Gleason |
| Vida Dişli İmalatı | Dişli Frezeleme ve Dişli Taşlama |
| Vida Mili Diş Taşlama | √ |
| Modül (M) | 16.477 |
| Diş Sayısı (Z) | 18 & 23T |
| Basınç Açısı (α) | 20° |
| Helis Açısı | 15° |
| Vida Mili Doğruluk Sınıfı | ISO 6 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme

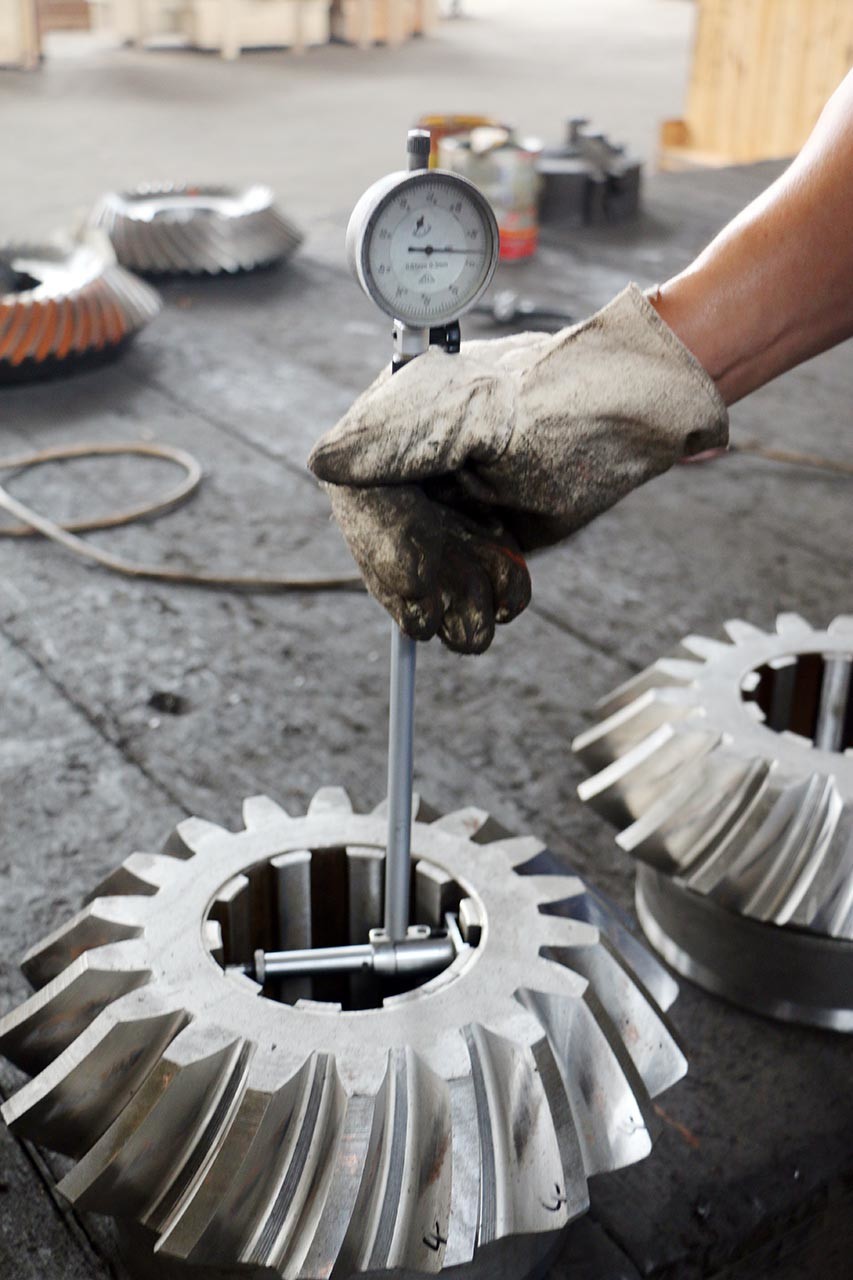

Isıl İşlem Taşlama Kontrol
