| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YZGEAR |
| Model numarası: | BG2207001 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $300.0/Set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 200 takım/ay |
| Malzeme: | 42CrMo/AISI 4140 | Isı Tedavisi: | İndüksiyonla Sertleştirme |
|---|---|---|---|
| Sertlik: | Dişli 50-55 HRC Pinyon 58-62 HRC | Dişli kalitesi: | ISO 8-9 Derecesi |
| Modül: | 11.5 | Uç Çapı: | 550mm |
| Vurgulamak: | 42CrMo düz konik dişli sistemi,Düz Dişli Konik Dişli Sistemi,Konik Kırıcı Düz Dişli Konik Dişli |
||

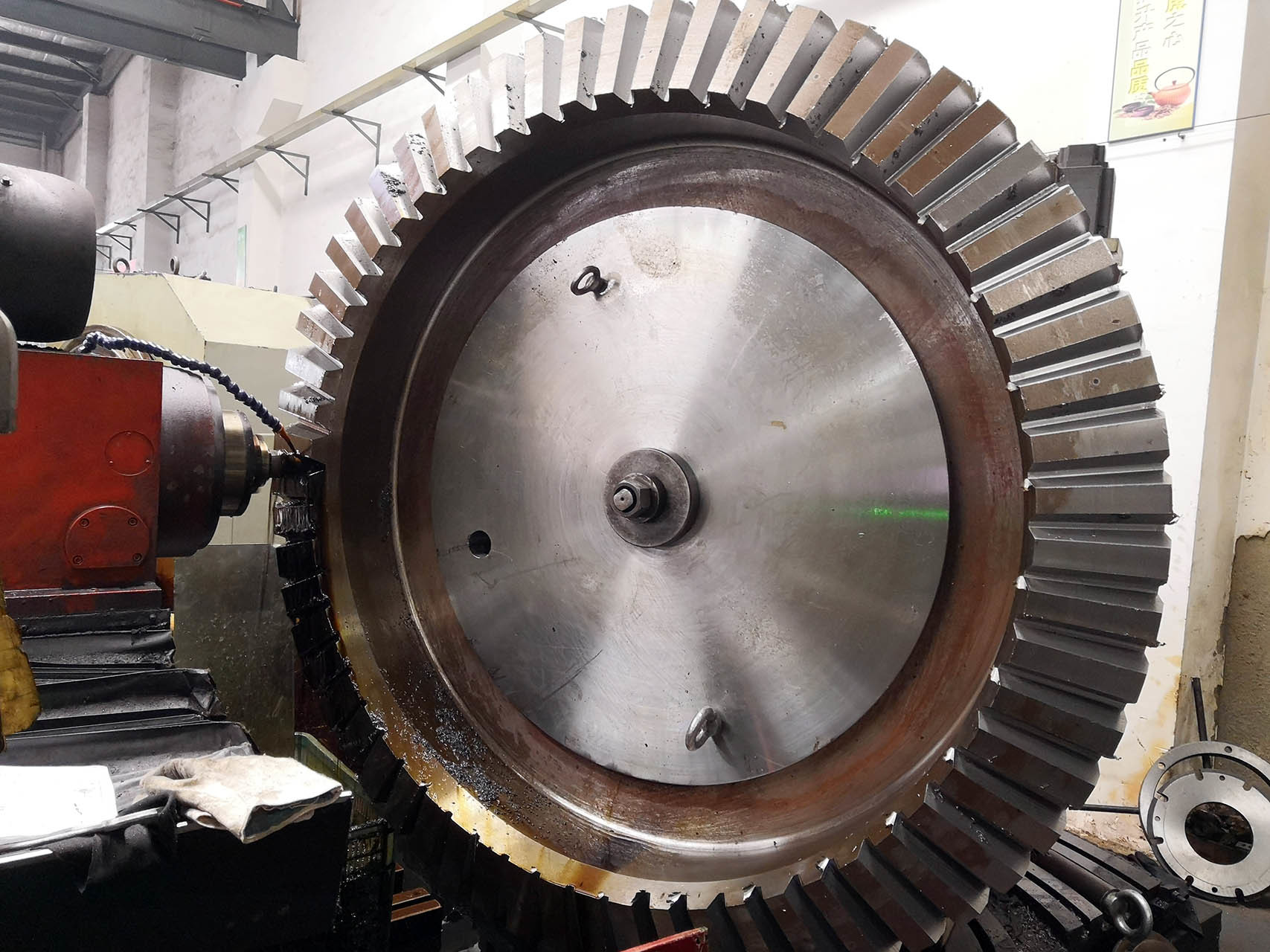

Konik Çöpeçesi İçin Özel Düz Bevel Gears
1) Düz Bevel Gear'ın Tanımı
Düz konik dişli dişleri ile aynı yönde olan konik öğeleri vardır bir dişli
Tıpkı pitch konusu gibi.
Düz konviktör hem üretilmesi en kolay hem de konviktör tipinde en yaygın olarak kullanılanıdır.
2) Doğrudan eğri dişlilerin uygulanması
Konik kırıcı, elektrikli aletler.
3) Düz Bevel Gear'ın ısı işlenmesi
Pinion Gear için karburasyon ısı işleme
Düğme tekerleği için indüksiyon sertleştirme
4)Düz Bevel Gear malzemesi
20CrMo (SCM 420'ye eşdeğer), 20CrNiMo (AISI 8620'ye benzer)
| Ürün | Düz Bevel Gear |
| Özel yapımı | √ |
| Çapa açısı | 90° |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | |
| Modül (M) | 12.5 |
| Diş Sayısı (Z) | 26/60 |
| Basınç açısı (α) | 20° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Karburasyon/Indüksiyon sertleştirme |
| Yüzey Sertliği | Çubuk 58-62 HRC/Gear 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
