| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 1 set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Paketleme: | Kontrplak kutu | Üretim: | Dişli Frezeleme |
|---|---|---|---|
| Türü: | işleme mili | Diş Profili: | dahil etmek |
| Dişli Profili: | Düz dişli | Diş Sayısı: | Geleneksel |
| Vurgulamak: | İşlem ocağı için spor takımları,Endüstriyel İskele Sürücüsü,Özelleştirilmiş İskele Düğmesi |
||
1) Sürükleyici takımının açıklaması

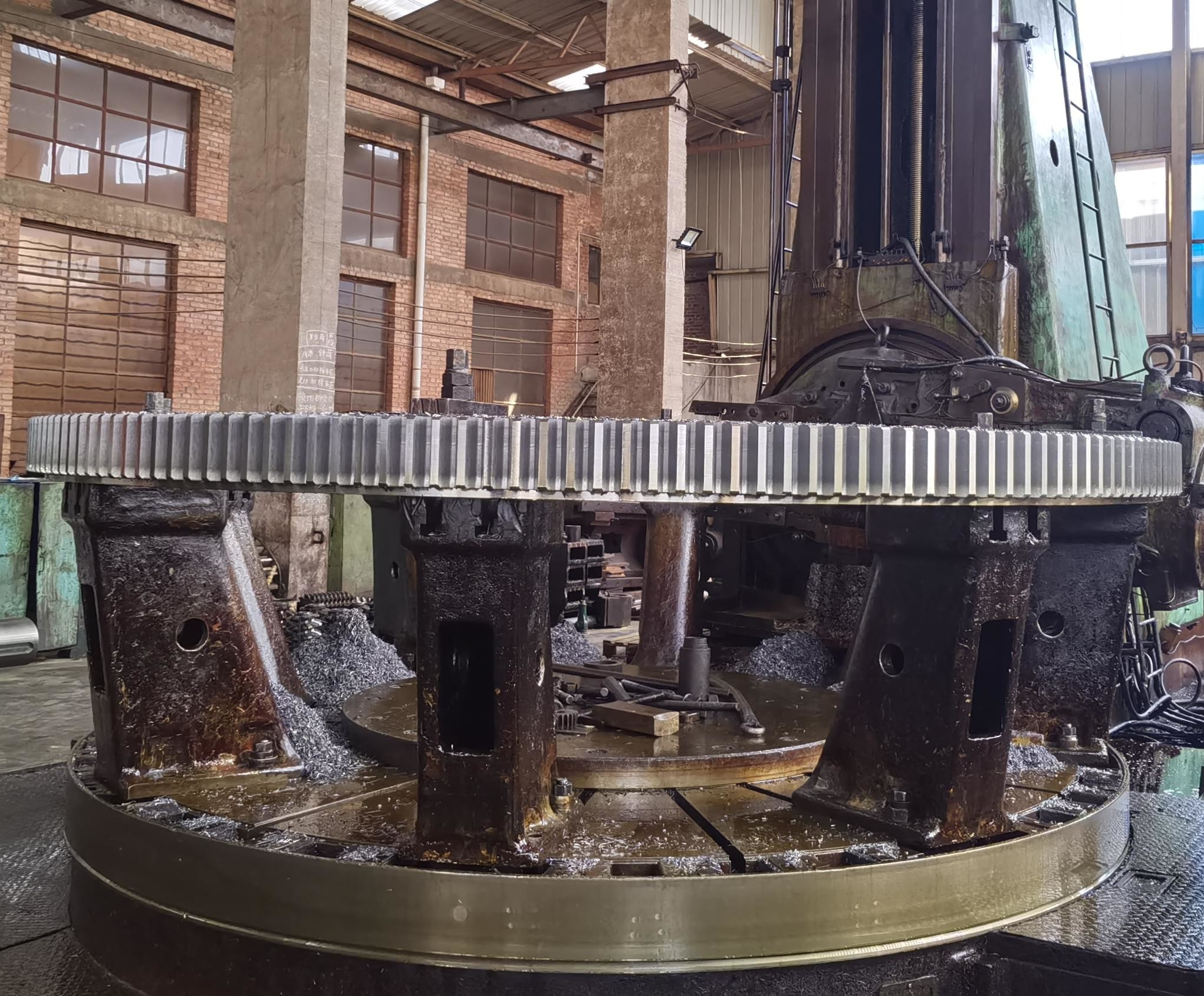

Düz dişli, dişleri eksene paralel olan silindirli bir dizdir.
Helical gear ve bevel gear, benzersiz transmisyon özelliklerine sahiptir.
2) Sürükleyici takımının özelliği
a) Meshleme yöntemi, eşit kuvvet dağılımına sahip hat temasıdır.
b) Aksyal bileşen kuvveti yoktur ve rulman için gereksinimler nispeten düşüktür.
c) Yapı basittir ve ek eksi güç üretilmez.
3) Sürükleyici Düğümün Avantajı
a) Helikal dişlilerle karşılaştırıldığında, üretim ve montaj maliyetleri daha düşüktür.
b) Kenar dişlilerle karşılaştırıldığında, paralel şaftlar arasındaki güç aktarımı için daha uygundur.
c) Transmisyon işlemi sırasında, eksenel bir hareket olmayacak ve çalışma istikrarı iyidir.
| Ürün | Sürükleyici |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindirsel dişliler |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | 1.5 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 0 |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
