| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 2 set |
| Fiyat: | 300＄ |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| helezon açısı: | 35° | Doğruluk: | Agma 9 |
|---|---|---|---|
| Basın açısı: | 20° | Üretim Yöntemi: | Dişli Taşlama |
| Kalite Derecesi: | ISO 6-7 | Profesyonel tip: | Gleason |
| Vurgulamak: | Artırılmış Verimlilik Spiral Bevel Gears,Esnek Tasarımlı Spiral Bevel Gears,Yüksek hassasiyetli Spiral Bevel Gears |
||

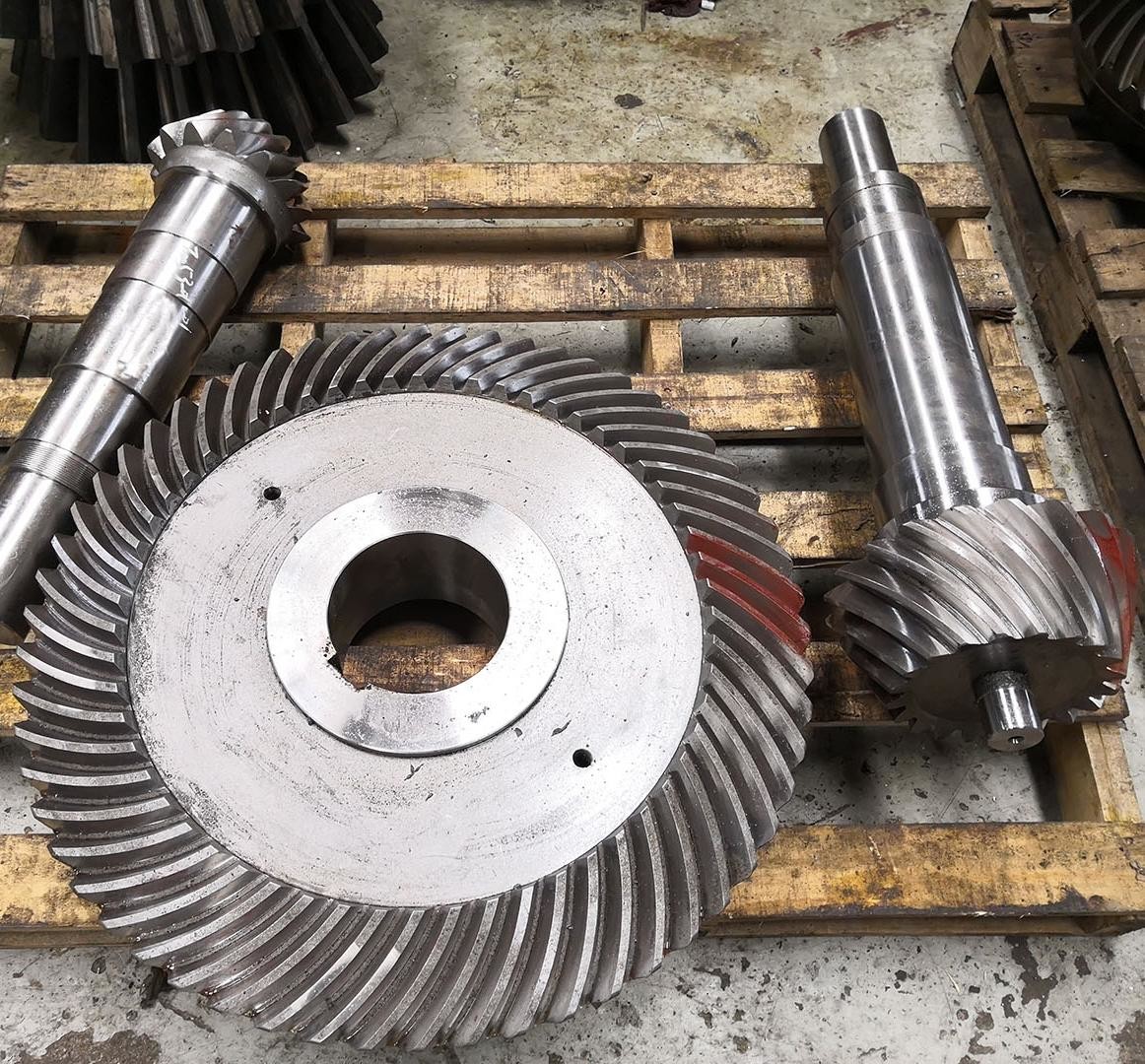

1) Helezon Konik Dişli Özellikleri
a) Diş profili karmaşıktır ve özel takım tezgahları (Gleason veya Olicon takım tezgahları gibi) ile hassas işleme gerektirir.
b) Farklı gereksinimleri karşılamak için helis Açısı ayarlanabilir (35° veya 0° sıfır dereceli helisel konik dişliler gibi).
2) Helezon Konik Dişlinin Avantajları
a) Yüksek hassasiyetli iletim: Sıkı endüstriyel standartları (AGMA, ISO gibi) karşılayabilir.
b) Esnek tasarım: Gürültüyü, yük taşıma kapasitesini ve verimliliği dengelemek için helis Açısı çalışma koşullarına göre optimize edilebilir.
| Ürünler | Helezon Konik Dişliler |
| Özel Yapım | √ |
| Diş Profili Tipi | Gleason |
| İmalat | Dişli Frezeleme ve Dişli Diş Taşlama |
| Diş Taşlama | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 32 |
| Basınç Açısı (α) | 20° |
| Kurşun Açısı | 15° |
| Hassasiyet Sınıfı | ISO 6 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
