| Place of Origin: | CHINA |
|---|---|
| Marka adı: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Ödeme koşulları: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Heat Treatment: | Quenching | Weight: | Customized |
|---|---|---|---|
| Material: | 17CrNiMo6 | Manufacturing Process: | Gear Grinding |
| Pressure Angle: | 20° | sarmal açı: | 18° |
| Hardness: | 58-62 HRC | ||
| Vurgulamak: | 20 Çeşitli Şanzıman Döviz Çubuğu,Geniş menzilli şanzıman şaftaları,Mekanik şanzıman vitesleri |
||

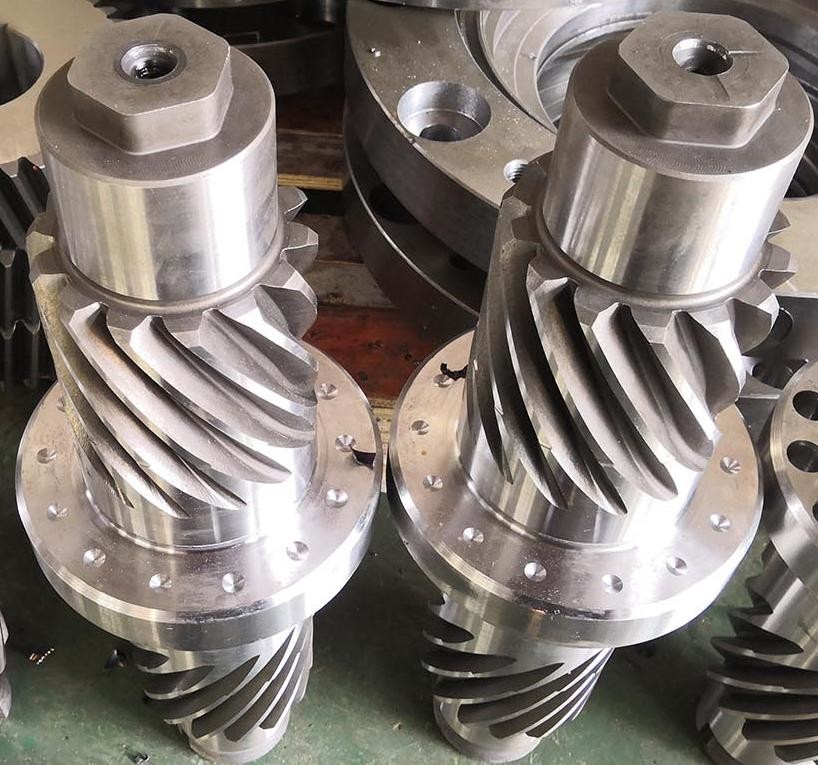

1)Sürücü vitesleri çubuğunun tanımları
Değişim vitesi asısı, vitesleri ve çarkları tek bir üniteye entegre eden önemli bir aktarım bileşenidir.Bu entegre tasarım, aktarım sisteminin sertliğini ve güvenilirliğini önemli ölçüde artırır ve çeşitli mekanik aktarım cihazlarında yaygın olarak kullanılır.
2)Şanzıman vitesi çubuklarının avantajları
a) Kompakt Yapı: Montaj alanı tasarrufu sağlayan, dişlilerin ve şaftların entegre tasarımı.
b) Yüksek aktarım verimliliği: Bağlayıcı bileşenlerden kaynaklanan güç kaybını azaltmak
c) Sertlik: Genel yapı daha büyük torklara dayanabilir.
d) Kolay bakım: Montaj adımlarını azaltmak ve daha düşük başarısızlık oranı.
3)Gönderim Dövizleri Çubuklarının Uygulamaları
a) Otomobillerde otomatik şanzımanın giriş/çıkış şaftı
b) Endüstriyel redüksiyon aktarım sistemi
(c) İnşaat makineleri güç aktarım cihazı
d) Rüzgar türbini vites kutusunun ana asısı
| Ürün | Değişiklikler: |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| DonanımDişlerÜretim | Delekleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 6 |
| Diş Sayısı (Z) | 21 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
