| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 2 set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Yönlendirme: | Sol El | Boyut: | özel |
|---|---|---|---|
| Üretim: | Dişli Azdırma | Basınç Oranı: | 20° |
| helezon açısı: | 12° | Doğruluk: | ISO 8 Sınıfı |
| Kalite Derecesi: | ISO 6 Sınıfı | ||
| Vurgulamak: | Yüksek Hızlı Spiral Bevel Gear Shaft,Işınlama mekanizması Spiral Bevel Gear Shaft |
||

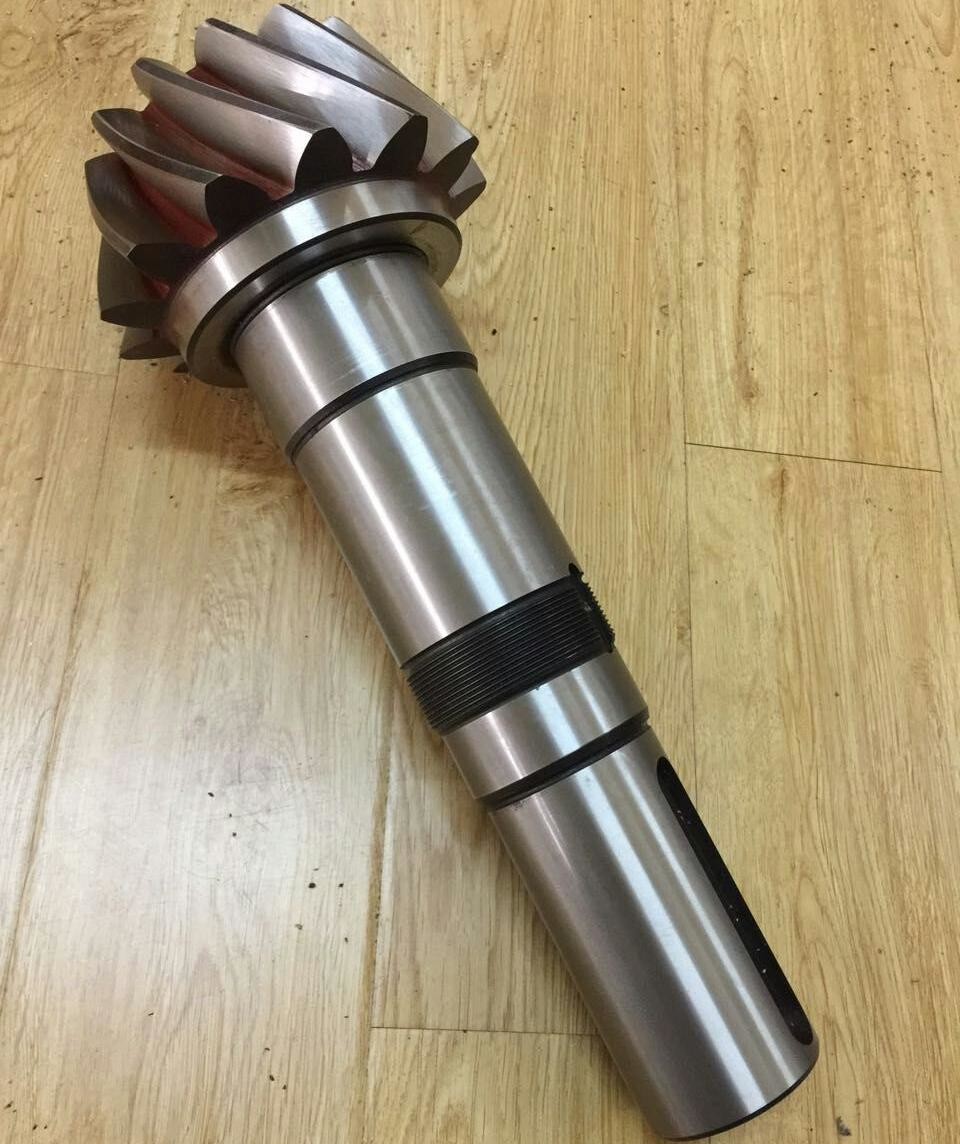

1) Spiral Bevel Gear Shaft'ın açıklamaları
Spiral konvikl vites ocağı, spiral konvikl vitesleri ve vites ocağını entegre eden çekirdek aktarım bileşenidir.Özellikle yüksek tork ve yüksek hassaslık açı iletim gereksinimleri için geliştirilmiştirDişlilerin ve şaftın entegre yapısı sayesinde, bu bileşen, aktarım doğruluğunu garanti ederken sistemin alan kullanımını önemli ölçüde iyileştirir.
2) Spiral Bevel Gear Shaft'in Avantajları
a) Döner artıran tasarım: Entegre yapı, anahtar bağlantısı arızası riskini ortadan kaldırır ve 2800 N · m'ye kadar sürekli döner yüküne dayanabilir.
b) Kompakt düzen: Koplama bağlantısına gerek kalmadan, eksenel montaj alanı %40'tan fazla tasarruf edilir.
c) Düğme ağı hassasiyeti garantisi: Genel işleme teknolojisi, toplam montaj hatasını ± 0.02mm içinde tutar.
d) Yüksek hızda uyarlanabilirlik: Dinamik denge seviyesi G2.5 standardına ulaşabilir ve 800-6000 rpm hız aralığında uygulanabilir.
3) Spiral Bevel Gear Shaft'in Uygulamalar
a) Yeni Enerji Araçları: Elektrikli tahrik asansörünün ana azaltma vitesi montajı
b) İnşaat makineleri: Kalkan makinesi kesme başının tahrik sistemi
(c) Havacılık ekipmanları: Helikopterin ana rotor aktarım mekanizması
| Ürün | Spiral Bevel Delek Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| DonanımDişlerÜretim | Delekleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 6 |
| Diş Sayısı (Z) | 16 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
