| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 2 set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Malzeme: | çelik | Profesyonel tip: | Gleason |
|---|---|---|---|
| Üretim: | Dişli Taşlama | helezon açısı: | 15° |
| Dişli Profili: | Gleason tipi | Doğruluk: | AGMA 10-11 Sınıf |
| Vurgulamak: | 16.477 Modül Spiral Bevel Gears,Özel Spiral Bevel Gears |
||

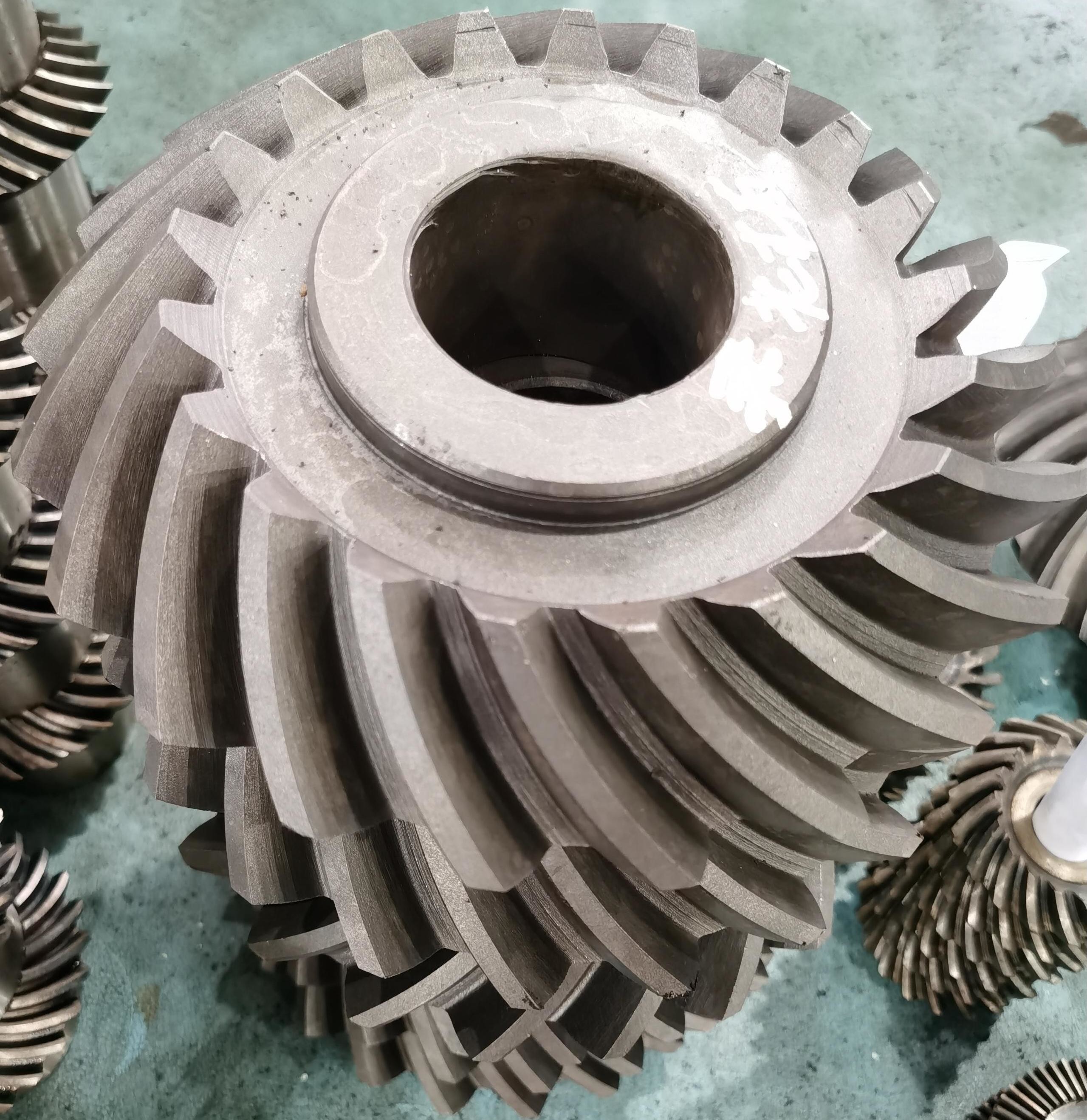

1) Spiral Bevel Gear'ın açıklamaları
Logaritmik spiral diş profili olan bu tip eğri dişliler, paralel olmayan eksenli aktarımlarda eşsiz performans avantajları sergiler.ve hem doğruluk hem de güvenilirlik gerektiren zor koşullar için özellikle uygundur.
2) Spiral Bevel Gear'ın Avantajları
a) Ortaklaşma Sürekliliği: Diş sayısının eşzamanlı teması ≥ 2.5
b) Yük taşıma kapasitesi: statik tork katsayısı, iskelet takviyesinin 1,8 katına ulaşır.
c) Termal Yönetim: İş sıcaklığı yükselmesi endüstri standardından 22°C daha düşüktür
3) Spiral Bevel Gear'ın Uygulamalar
a) Kara Taşımacılığı: Yüksek Hızlı Demiryolu Bogie İletişim Kutusu
b) Endüstriyel Üretim: Soğuk Dolaşım Mühürünün Ana Sürücü Birimi
c) Ulusal Savunma ve Askeri Sanayi: Zırhlı Araçların Çift Taraflı Transmisyon Kutusu
| Ürün | Spiral Bevel Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| Düğüm Dişleri Üretimi | Delekleri frezeleme |
| Dişleri öğütmek | √ |
| Modül (M) | 16.477 |
| Diş Sayısı (Z) | 21 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Solucan Çubuğu Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
