| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 2 set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Malzeme: | çelik | Mod: | 4.5 |
|---|---|---|---|
| Çalışma Açısı: | 20° | Diş Açısı: | 15° |
| Diş Profili: | SARMAL | Üretim süreci: | Dişli Diş Taşlama |
| Kalite Derecesi: | ISO 6 Sınıfı | ||
| Vurgulamak: | Elektrikli tahrik aksı montajı Bevel Gears,Turbin Pitch Control Spiral Bevel Gears |
||

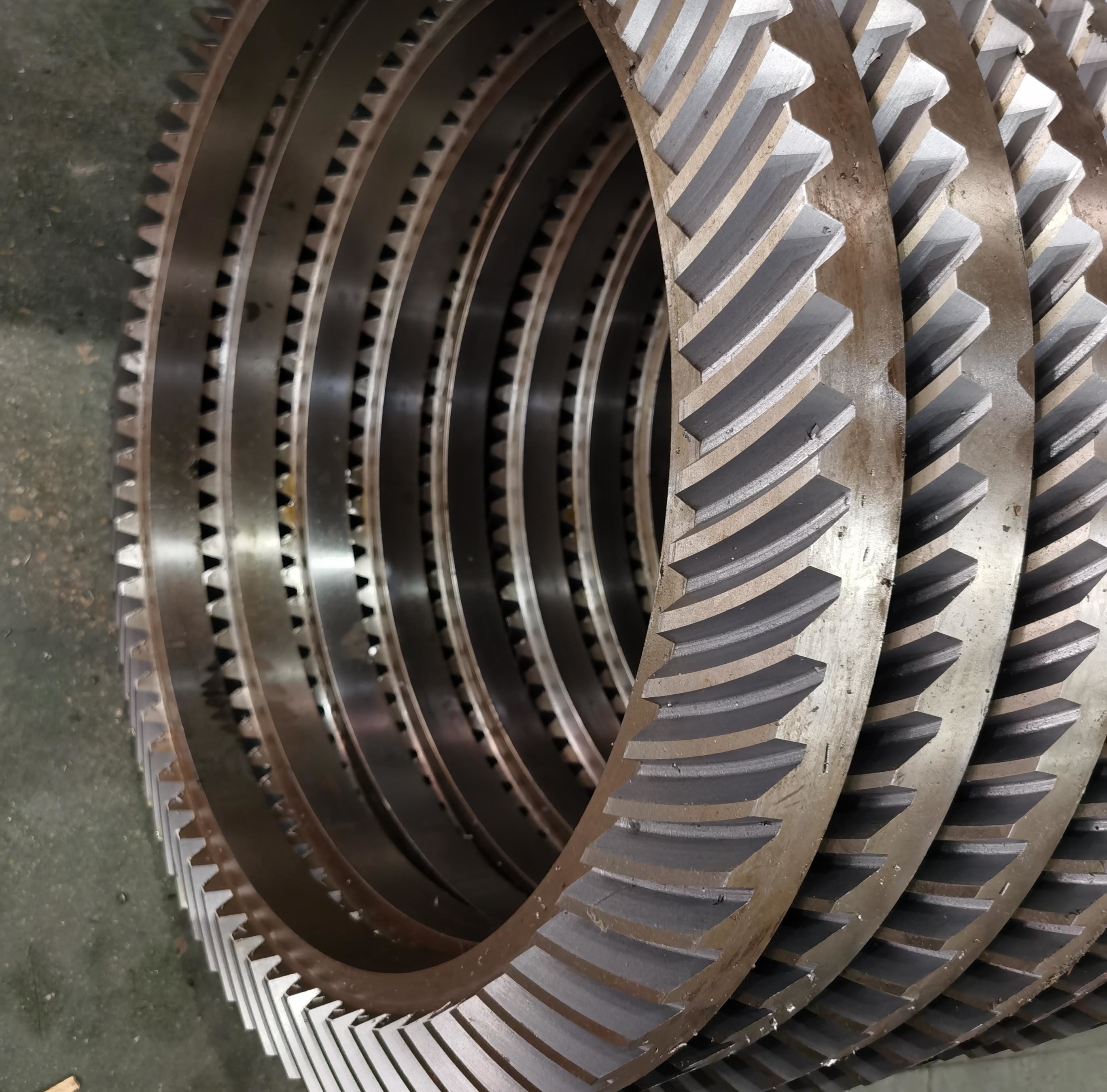

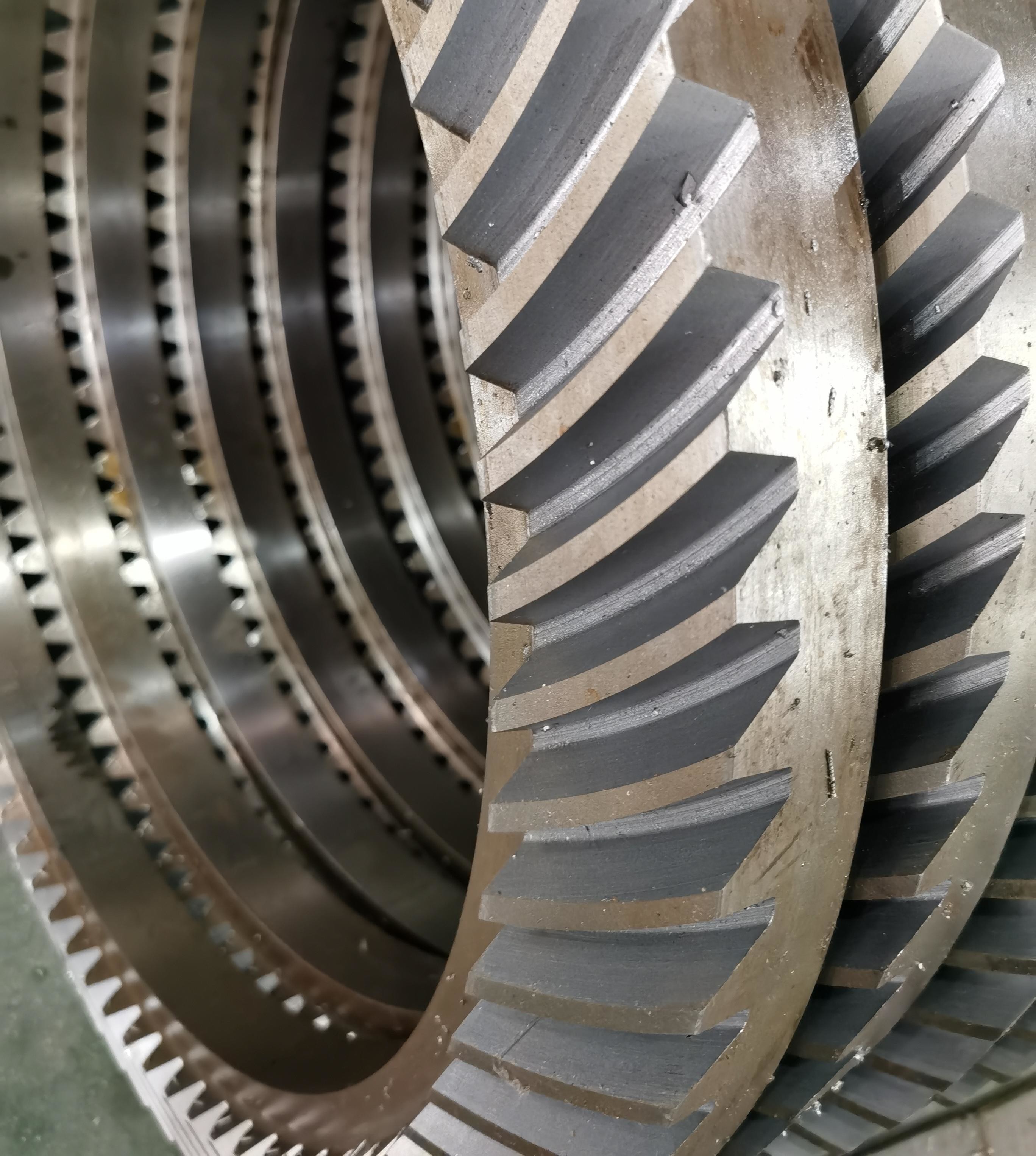

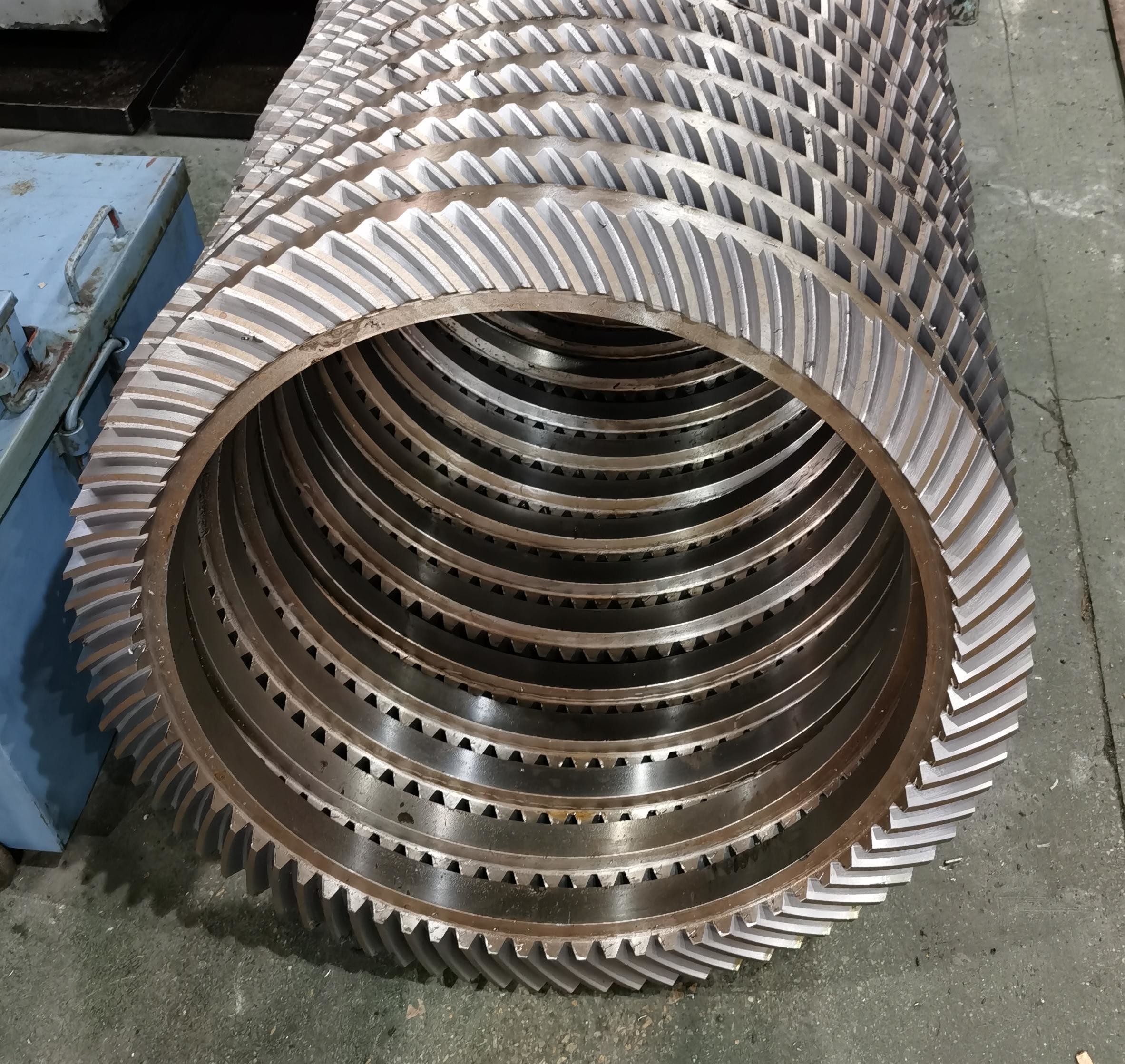

1) Helisel Dişli Çark Açıklamaları
Endüstriyel şanzıman alanında yenilikçi bir çözüm olan helisel dişli çark, üç boyutlu eğri diş profili tasarımı sayesinde, geleneksel konik dişlilerin yüksek hız ve ağır yük koşullarındaki titreşim ve aşınma sorunlarını mükemmel bir şekilde çözmüştür.
2) Helisel Dişli Çark Özellikleri
a) Akustik Optimizasyon: Dişli çarkların temas süreci sırasında 15 dB(A) ses basıncı seviyesinde azalma sağlar.
b) Mühendislik Dayanıklılığı: Sonlu elemanlar analizi ile optimize edilmiş diş profili, 20.000 saat boyunca sürekli yüke dayanabilir.
c) Enerji Verimliliği Atılımı: Patentli yüzey işleme teknolojisi, güç kaybının %4,8 ± %0,2 içinde kontrol edilmesini sağlar.
3) Helisel Dişli Çark Uygulamaları
a) Ulaşım: Yeni Enerji Araçları için Elektrikli Tahrik Aksı Grubu
b) Enerji Ekipmanları: 5MW'ın Üzerinde Güç Çıkışı Olan Rüzgar Türbinleri için Pitch Kontrol Sistemi
c) Özel Ekipmanlar: Kalkan Tünel Açma Makinelerinin Kesici Kafa Tahrik Ünitesi
| Ürünler | Helisel Dişli Çark |
| Özel Yapım | √ |
| Diş Profili Tipi | Gleason |
| Diş İmalatı | Diş Taşlama |
| Diş Taşlama | √ |
| Modül (M) | 4.5 |
| Diş Sayısı (Z) | 45 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 15° |
| Vida Mili Hassasiyet Sınıfı | ISO 6 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIFLANDIRMALARI KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
