| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 2 set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Diş Profili: | Helezoni | Malzeme: | çelik |
|---|---|---|---|
| Yönlendirme: | Sol El | Dişli Sayısı: | 23 |
| helezon açısı: | 15° | Uygulama: | Otomotiv endüstrisi |
| Sertlik: | 58-62 HRC | ||
| Vurgulamak: | 20CrMnTi Spiral Bevel Gear Shaft,spiral eğrilikli dişli ocağı |
||

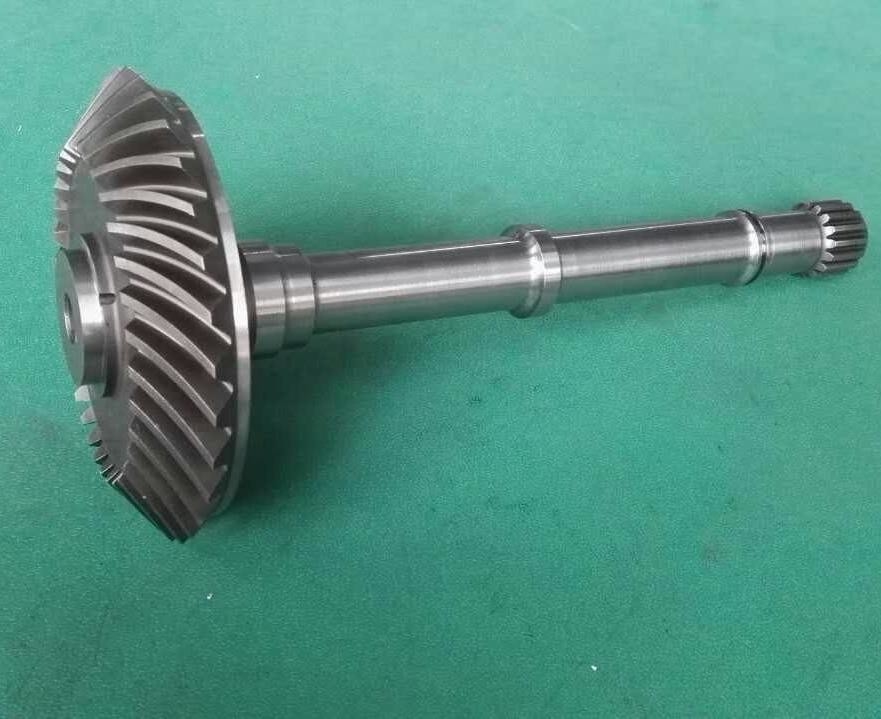

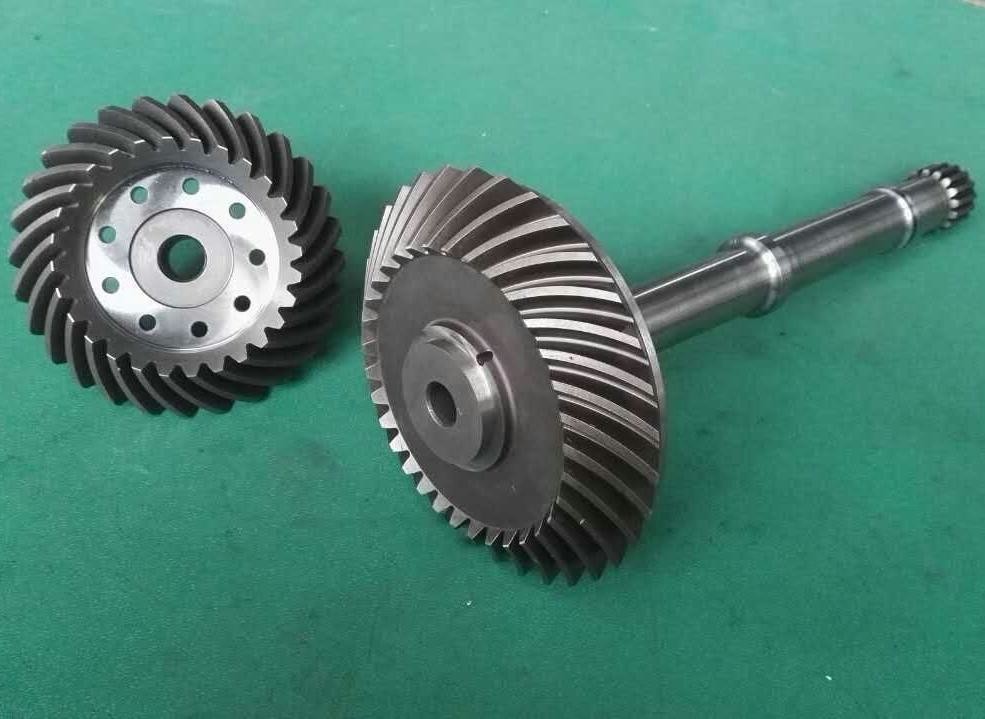

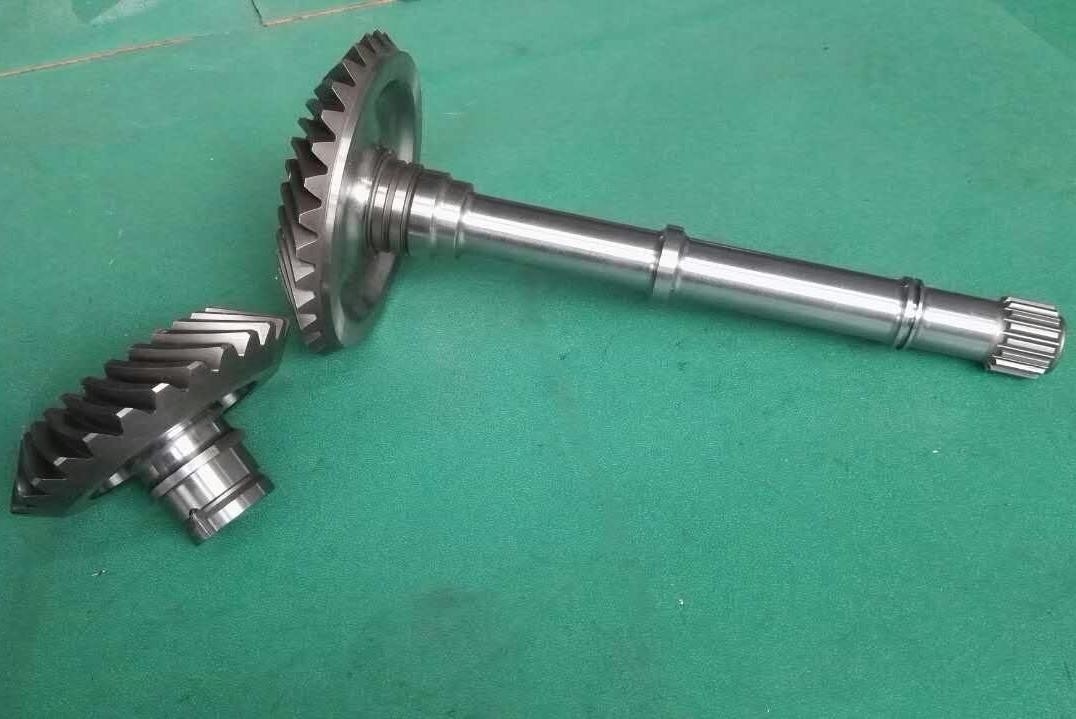

1) Spiral Bevel Gear Shaft'ın açıklamaları
Spiral eğri dişli ocağı, spiral eğri dişlileri ve dişli ocağı birleştiren anahtar bir aktarım bileşenidir.Büyük tork ve yüksek hassasiyetli açı iletimi gerektiren mekanik sistemlerde yaygın olarak kullanılırTemel özelliği, dişlilerin ve şaftların entegre yapısı yoluyla kompakt düzen ve verimli güç aktarımı elde etmektir.
2) Spiral Bevel Gear Shaft'in Avantajları
a) Yüksek tork aktarımı: Entegre yapı, ana bağlantıların arızasını önleyebilir ve daha büyük torsiyon gerginliğine dayanabilir.
b) Yer tasarrufu: Koplama veya flens bağlantılarına gerek duyulmaz, bu da kompakt şanzıman düzenleri için uygundur.
c) Kesinlik koruması: Montaj hatalarını azaltır ve dişli ağ pozisyonlarının doğruluğunu sağlar.
d) Dinamik denge: Yüksek hızlı uygulamalar sırasında dinamik denge düzeltmesine maruz kalabilir.
3) Spiral Bevel Gear Shaft'ın Uygulamalar
a) Otomotiv endüstrisi
b) Endüstriyel ekipman
(c) Havacılık ve Havacılık
| Ürün | Spiral Bevel Delek Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| DonanımDişlerÜretim | Delekleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 6 |
| Diş Sayısı (Z) | 23 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
