| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Sertifika: | QC |
| Model numarası: | SP23102501 |
| Min sipariş miktarı: | 5 adet |
| Fiyat: | $300/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Malzeme: | DIN 17CrNiMo6 | Isı Tedavisi: | karbonlama |
|---|---|---|---|
| Sertlik: | 58-62 HRC | Kabartma: | Ra 0,8~Ra 1,6 |
| Modül: | 5 | Dişli Diş Numarası: | 35T |
| Vurgulamak: | spiral eğri dişli seti |
||

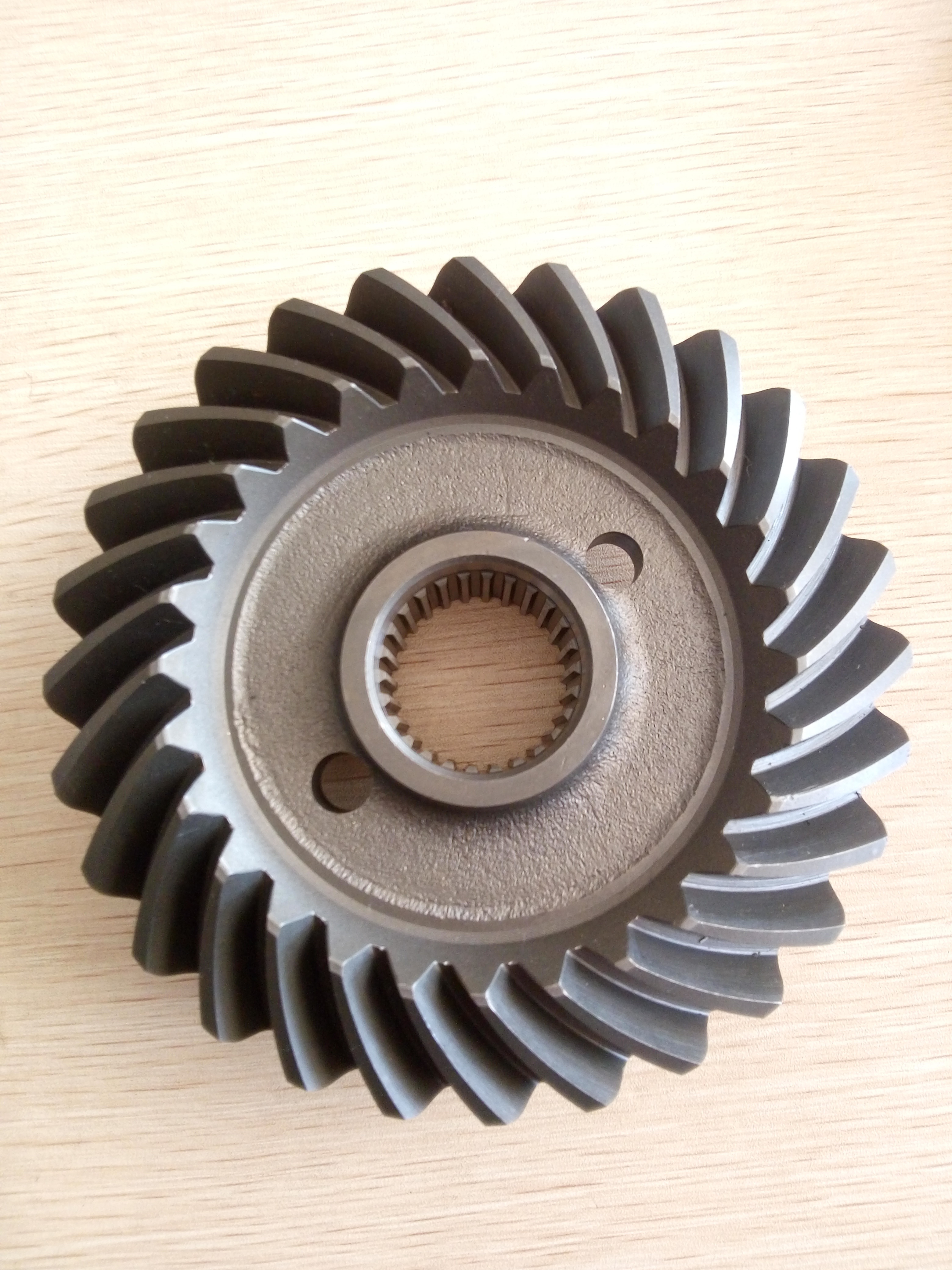

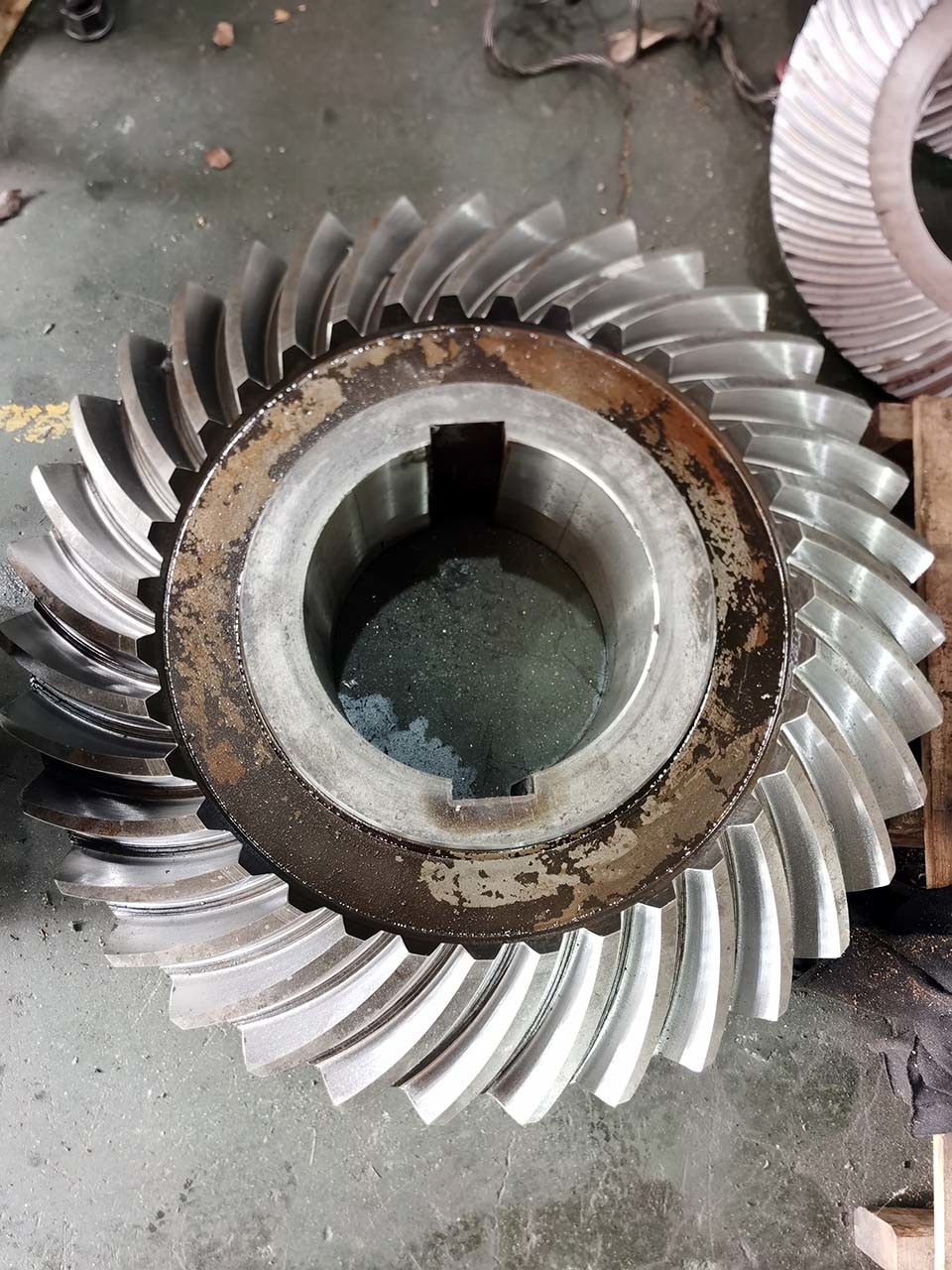

Düğüm Dişleri Hızlı Düğüm Setleri AGMA 10-11 Sınıf
Spiral eğri dişliler, dişli yüzlerinde spiral olarak bilinen eğri dişlere sahip bir çeşit eğri dişlilerdir.
Özel bir açıda, tipik olarak 90 derece kesilen şaftlar arasında güç ve hareket iletmek için kullanılırlar.
Spiral eğri dişliler, otomotiv diferansiyeleri, endüstriyel makineler,
Deniz itişim sistemleri ve güç aktarım ekipmanları.
Spiral şeklindeki diş dişlilerinin ayırt edici özelliği, spiral şeklindeki diş profilleridir.
Düz, dişli ekseninde kesişen düz dişlere sahip olan düz konvel dişlilerin aksine, spiral konvel dişlilerin eğri veya spiral şeklinde dişleri vardır.
Bu eğrilik, dişlerin yavaş yavaş bağlanmasını sağlar ve bu da düz kenarlı dişlilerle karşılaştırıldığında daha düzgün ve sessiz çalışmaya neden olur.
| Ürün | Spiral Bevel Gear Set |
| Özel yapımı | √ |
| Profil Türü | 18CrNiMo7/17CrNiMo6 |
| Üretim | Delekleri freze/frezeleme |
| Çaprazlık | 5 |
| Diş Sayısı (Z) | 35 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | AGMA 10-11Grade |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
