| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB23032601 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $800/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 takım/ay |
| Yönlendirme: | Sağ El | Şaft Açısı: | 90° |
|---|---|---|---|
| helezon açısı: | 35° | Sertlik: | 220-260 HB |
| Dişli Dişleri: | 53 | Malzeme: | 20CrNi2MoA |
| Vurgulamak: | SAE 4320 Çelik Spiral Konik Dişli,Çelik Spiral Konik Dişli Freze,20 Modül Spiral Konik Dişli |
||
Helezon açısı: 35°
Basınç açısı: 20°
Üretim Yöntemi Gelason
Ekleme Katsayısı 0.85
Boşluk Katsayısı 0.188
Çap Adımı 1.27
Dairesel Adım 62.832

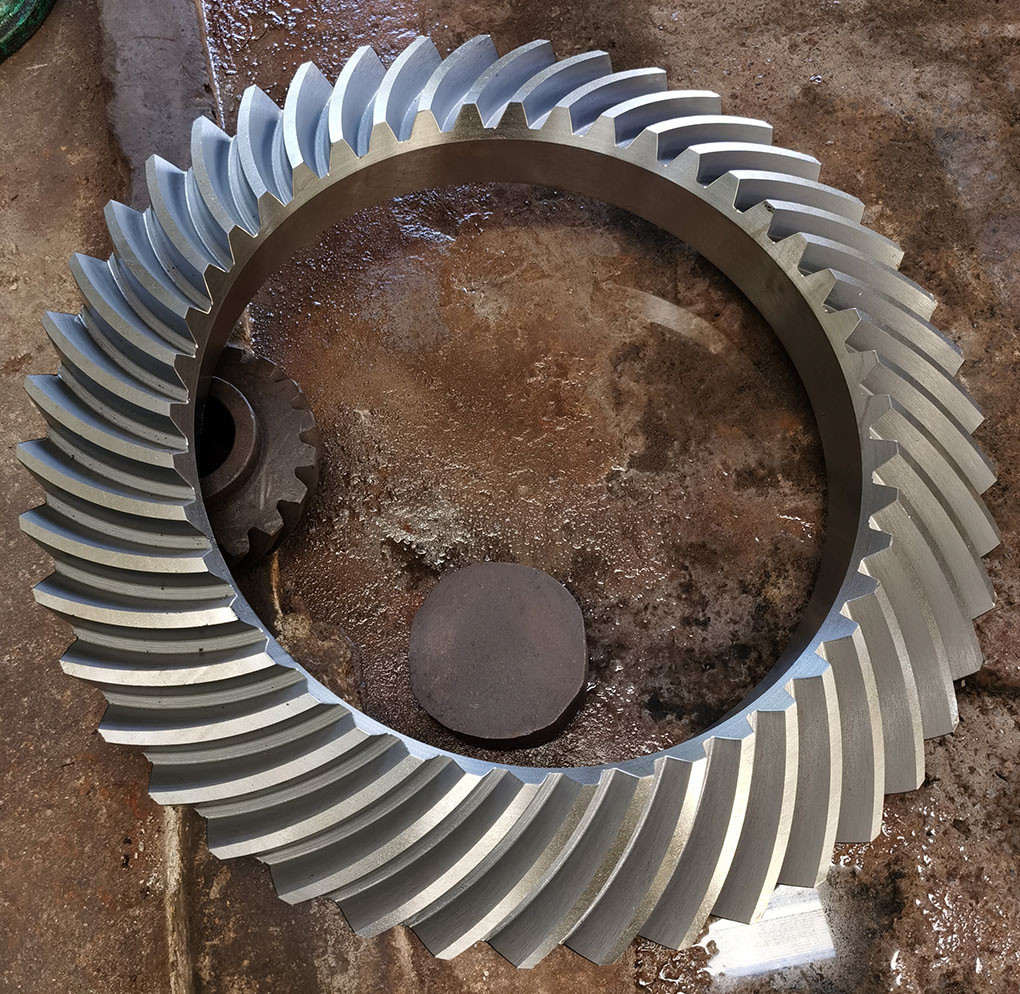

1) Helisel konik dişlinin özellikleri
Helisel konik dişli takımı çiftler halinde değiştirilmelidir.
Hem sol hem de sağ el dişlileri birlikte değiştirilmelidir.

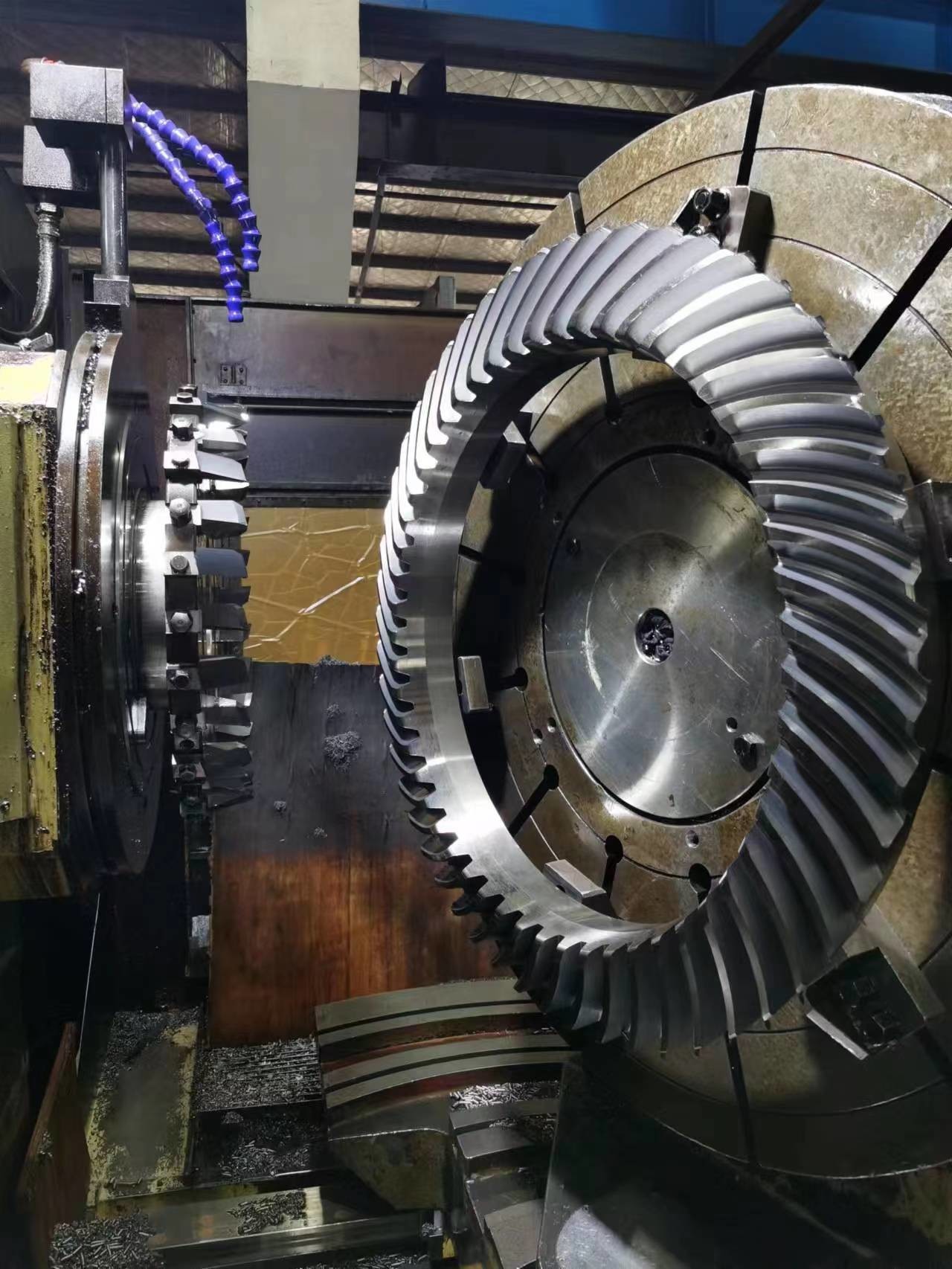

2) Helisel Konik Dişli İmalatı
Helisel Konik Dişli, Dişli frezeleme ve Dişli taşlama ile üretilmiştir.
| Ürünler | Helisel Konik Dişliler |
| Özel Yapım | √ |
| Malzeme | SAE 4320/ 20CrNi2MoA |
| Diş İmalatı | Dişli Frezeleme ve Dişli Taşlama |
| Dişli Taşlama | √ |
| Modül | 20 |
| Diş Sayısı (Z) | 53 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı (β) | 35° |
| Diş Hassasiyet Sınıfı | ISO 6 Sınıfı/ AGMA 11 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIFLANDIRMASI | |||||
| ÇİN/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
