| DPn: | 3,75 | Angulo De Presion: | 35° |
|---|---|---|---|
| Sentido De Helice: | izquierdo | Diametro Dış: | 123.90 |
| Hayır.: | 16 | Calidad: | AGMA 8 |
| Vurgulamak: | SAE 8620 Spiral Konik Dişliler,58 HRC Spiral Konik Dişliler,AISI Spiral Konik Dişliler |
||

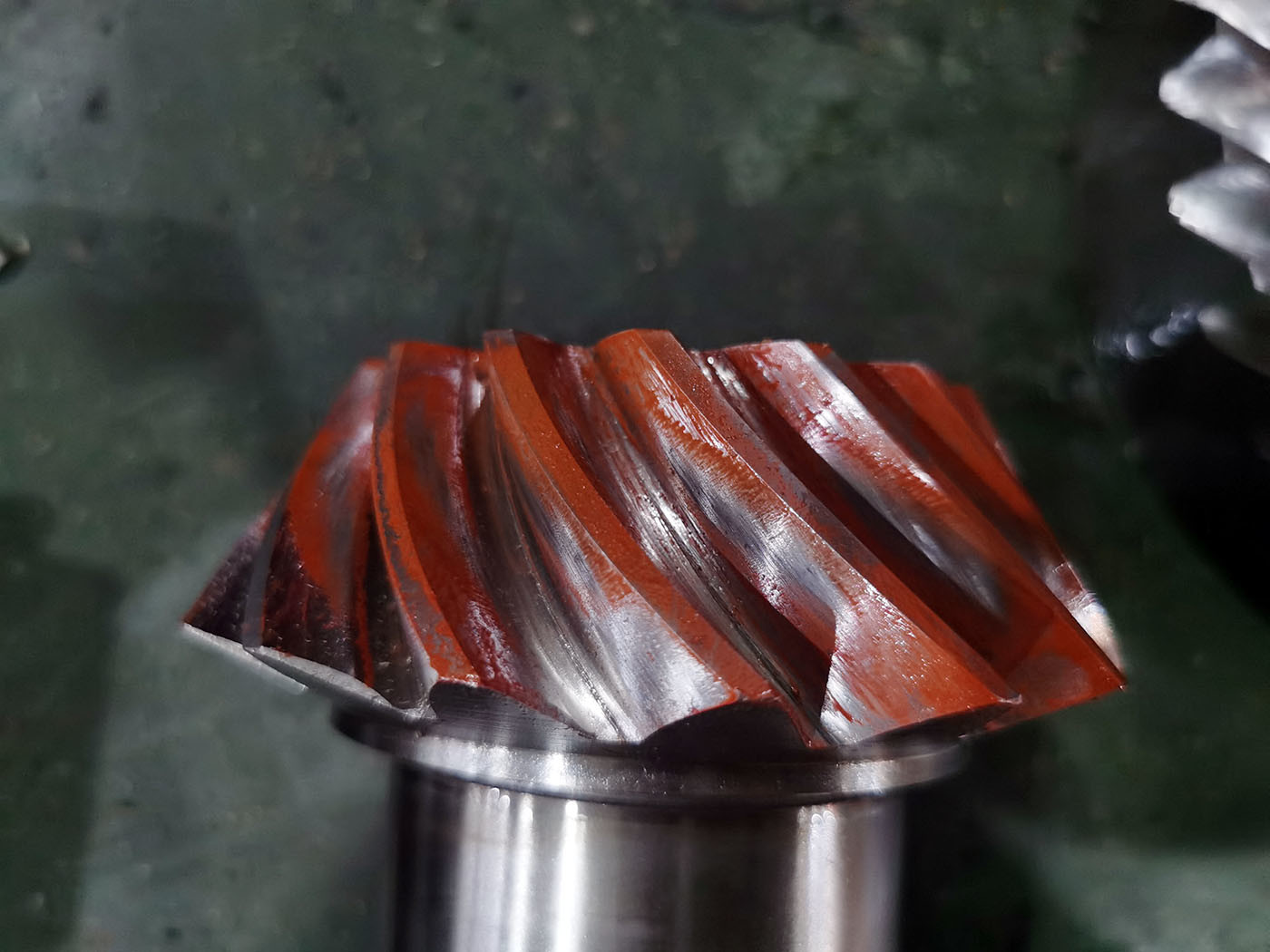

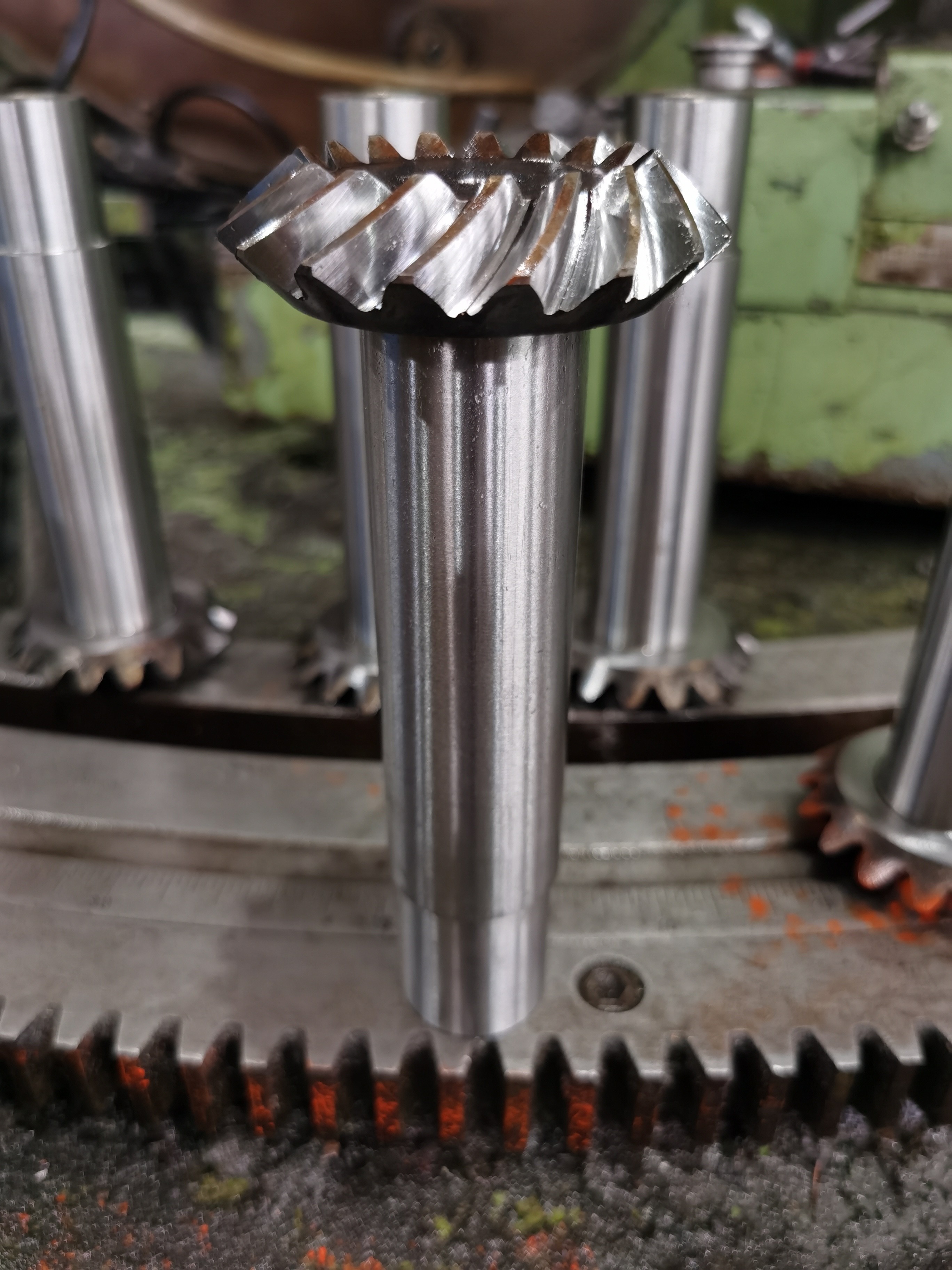

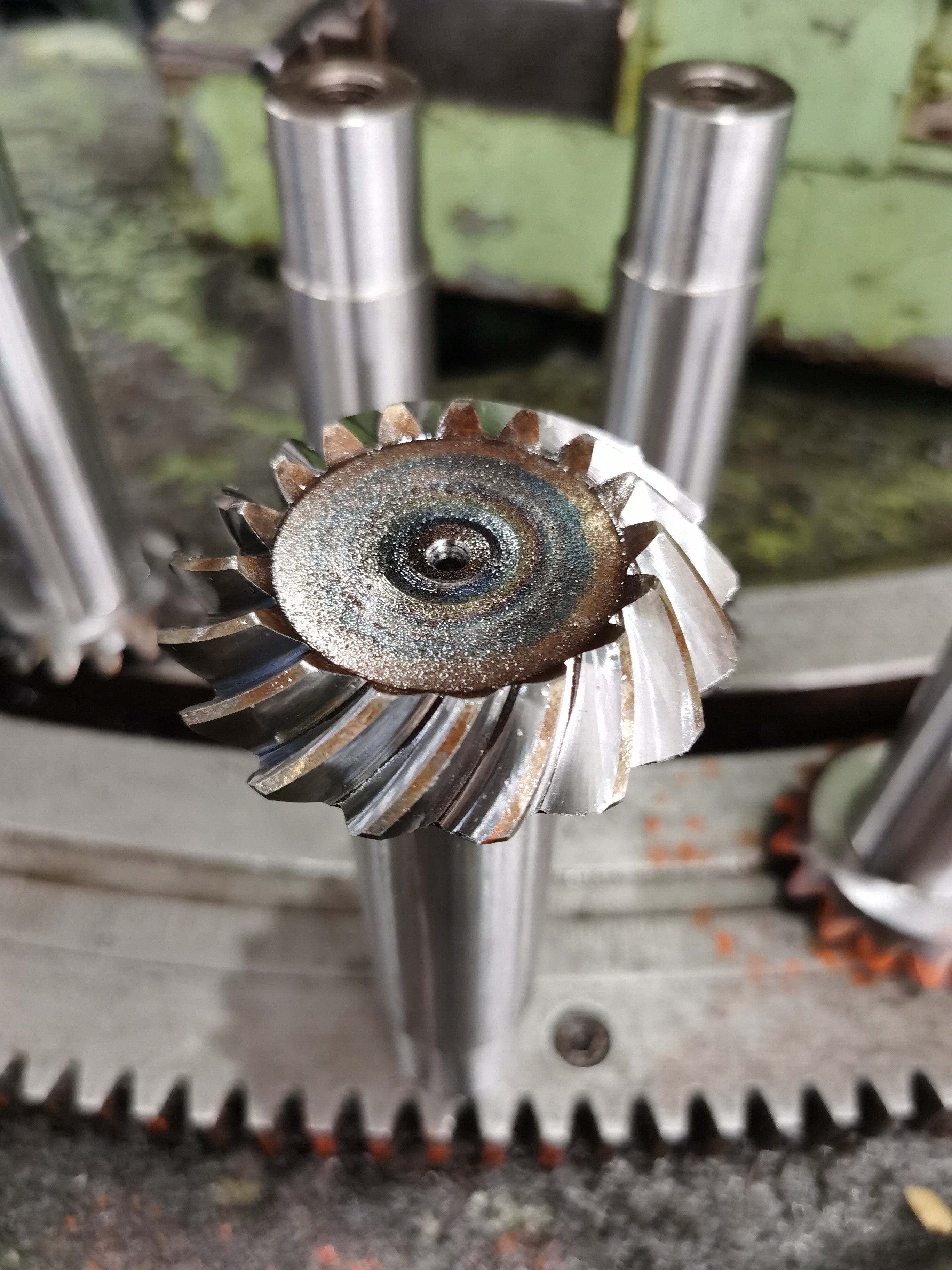

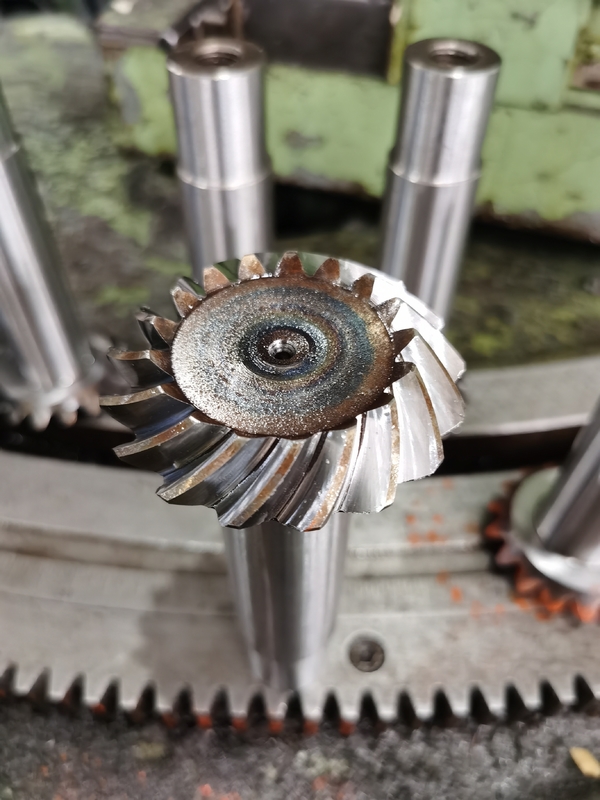

FLECHA PINON CONICO ESPIRAL Z 16
Malzeme: ACERO SAE 4620
Sıcaklık muamelesi: Cementado
Duresa: 58-62 HRC
ANGULO DE CARA 20°23'39.98"
ANGULO DE PASO 17°25'4.69"
FONDO ANGULO 15°56'48.4'
| Ürün | Spiral konik dişli oyunu |
| Özel yapımı | √ |
| Malzeme | 20CrNiMoA/AISI/SAE 8620 |
| Düğüm Dişleri Üretimi | Düzeltme |
| Çaprazlık | 3.75 |
| Modül | |
| Diş Sayısı (Z) | 16 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | AGMA 10-11Grade |
| Isı Tedavisi | Cementado |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
