| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22112701 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $270/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Basınç açısı: | 20° | Şaft Açısı: | 90° |
|---|---|---|---|
| helezon açısı: | 35° | Malzeme: | 17CrNiMo6 |
| Yüz genişliği: | 70 | Profesyonel tip: | Gleason |
| Vurgulamak: | Şanzıman Dişlisi Konik Dişli Seti,Çelik Spiral Dişli Diş Taşlama,17CrNiMo6 Spiral Konik Dişliler |
||
1) Spiral konvikal dişlilerin üretim açıklaması
Módulo Gleason: 0,8 ila 30
Tip: Tip Gleason y Klingelnberg, daha çok Gleason tipi.
Düğmenin maksimum çapı: 2000 mm
Pinyon ekseni maksimum çapı: 200 mm
Elaboración propia y cálculo de resúmenes según el método de Gleason (Gleason yöntemine göre özeti hazırlama ve hesaplama)
Montaj mesafelerini sağlamak her zaman daha iyidir.
Gleason test makinelerinde temas aralıkları kontrolü
Termal işlemden sonra düzeltilmiş dişliler.

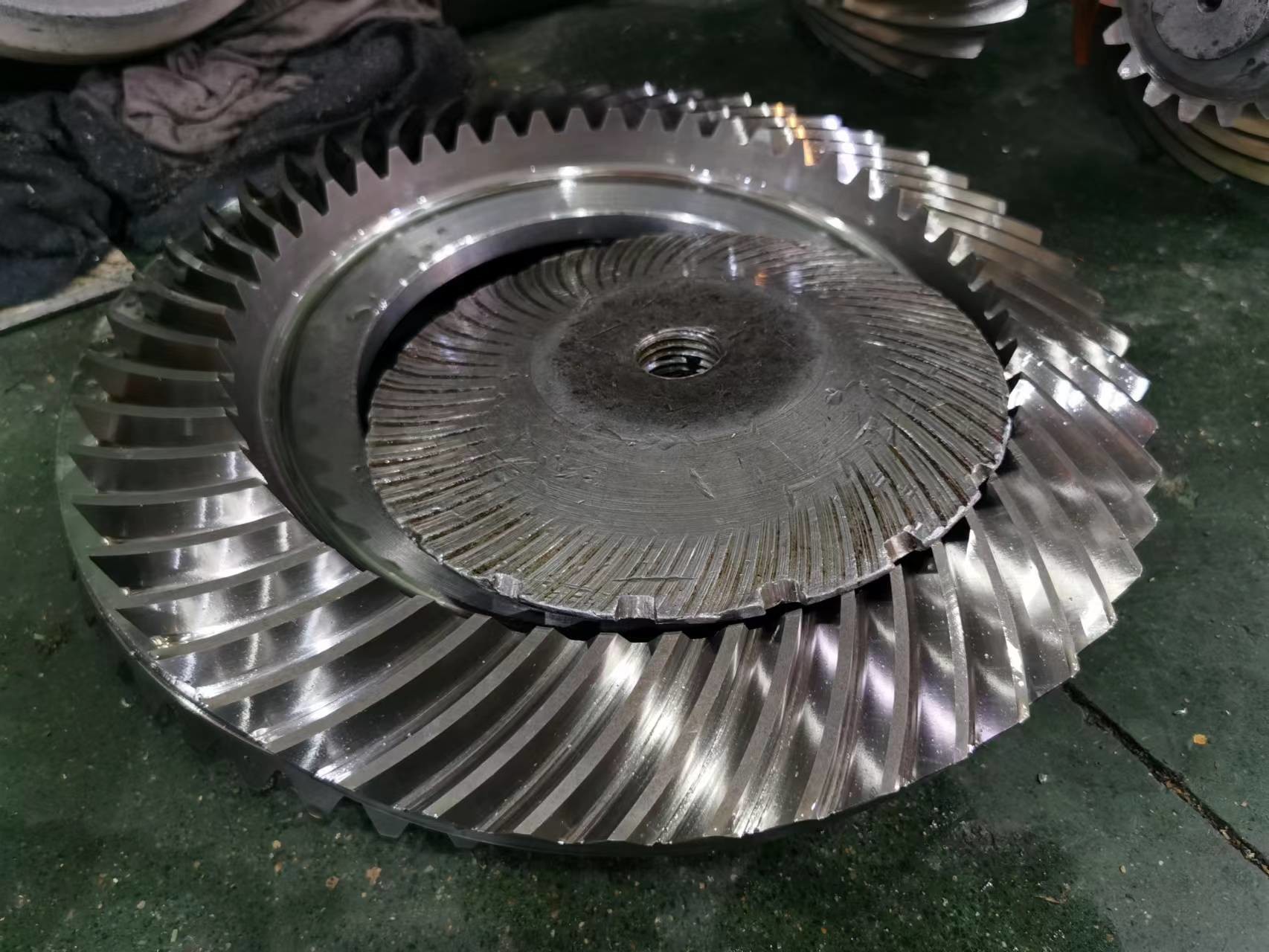

| Ürün | Spiral Bevel Gear Set |
| Özel yapımı | √ |
| Malzeme | 17CrNiMo6 |
| Düğüm Dişleri Üretimi | Delekleri frezeleme |
| Dişleri öğütmek | |
| DP | 5 |
| Diş Sayısı (Z) | 62T |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | ISO 7 Sınıf/ AGMA 11 Sınıf |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRCV |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
