| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22112203 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $700/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Genişliği: | 120MM | Profil Tipi: | Gleason |
|---|---|---|---|
| Kabartma: | Ra 0.8 | Dış çapı: | 365 |
| Üretim: | Güç Kaydırma | Marka: | OEM |
| Vurgulamak: | Sağ Pinyon Spiral Konik Dişli,Dış Spline ile Spiral Konik Dişliler,Kardan Mili Spiral Konik Dişliler |
||
1) Spiral Bevel Gear'ın yönü
a) Sağ el
Sağ el spiral eğri dişin dış yarısının saat yönünde eğilimli olduğu bir dizdir.
b) Sol el
Sol el spiral eğri dişin dış yarısının saat yönüne karşı eğilimli olduğu dişli.
2) Güç satışı nedir?
Güç skiving, işleme tek bir kurulumda yapılmasını sağlayan sürekli kesim işlemidir.
Tam bileşeni bir çok görevli makinede veya bir tek yapıdaki bir işleme merkezinde işleme koyma imkanı
Üretim süresini kısaltır, kaliteyi arttırır.

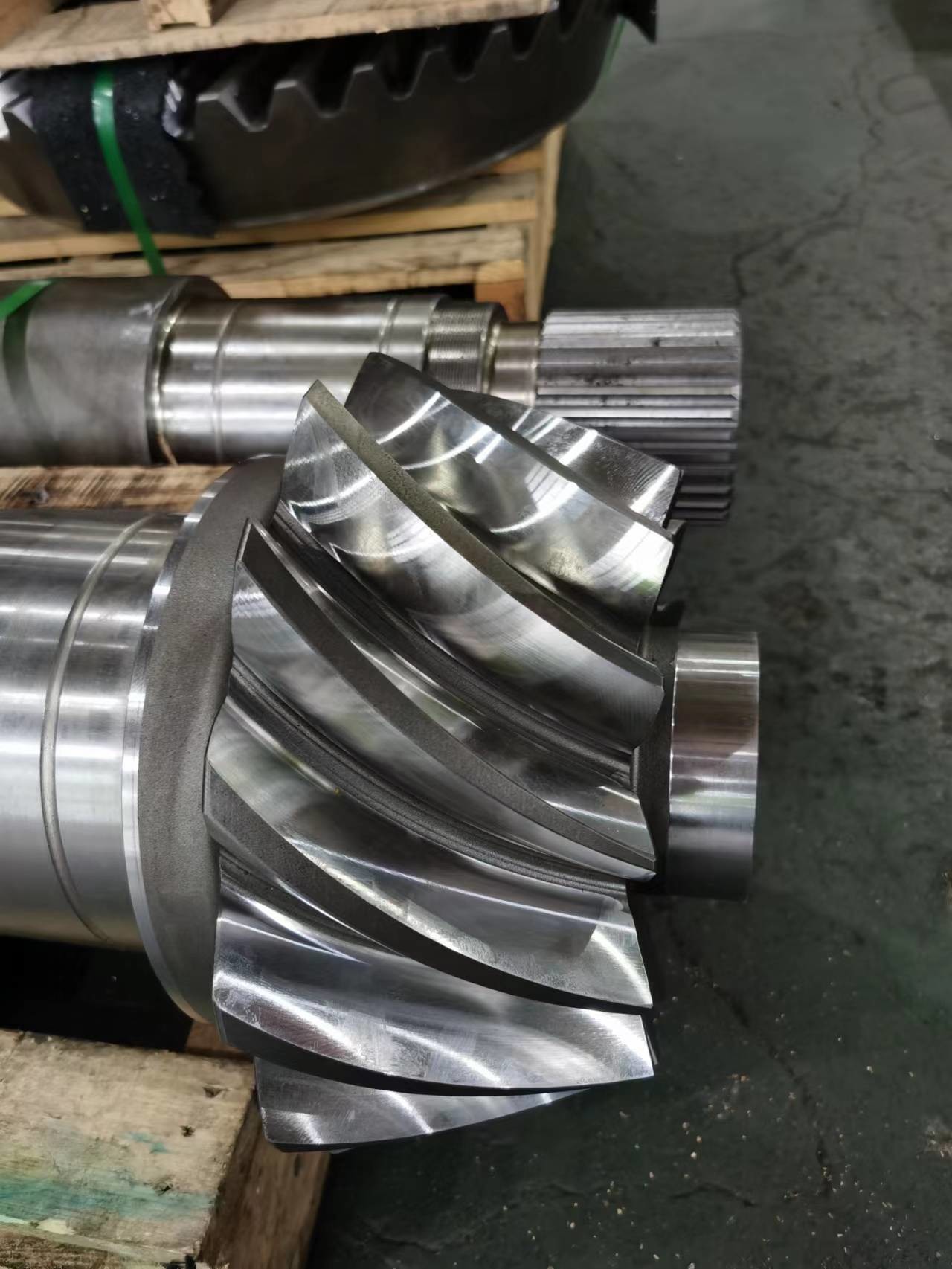

| Ürün | Çevresinde çıkıntıları olan spiral bivel dişlileri |
| Özel yapımı | √ |
| Malzeme | 17CrNiMo6/18CrNiMo7 |
| Düğüm Dişleri Üretimi | Delekleri freze etmek ve dişleri öğütmek |
| Dişleri öğütmek | √ |
| DP | 2.54 |
| Diş Sayısı (Z) | 14T |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | ISO 6 Sınıf/ AGMA 11 Sınıf |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRCV |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
