| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22082402 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $300/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Modül: | 14.117 | Dişli pürüzlülüğü: | Ra 0.8 |
|---|---|---|---|
| Isı Tedavisi: | karbonlama | Eğim açısı: | 52 ° 7'48 ” |
| Kök açısı: | 53°25'43" | Yüz genişliği: | 220 |
| Vurgulamak: | 48T konik dişli,Spiral Helisel Dişli 14.117 Modül,ISO 6-7 Spiral Helisel Dişli |
||
1) Spiral Bevel Gears'ın Tanımı
Spiral Bevel dişlileri, spiral dişli konik dişlilerdir.
Bu aktarımın en önemli uygulamasıArabanın diferansiyeline benzer uygulamalarda kullanılır.
Sürücü açısı 90 derece kaydırılır.
Spiral.tasarımı, geleneksel düz model veya düz dişli düz kesme dişlilerine göre daha az titreşim ve gürültü üretir.
2) Spiral Bevel Gear'ın Özellikleri

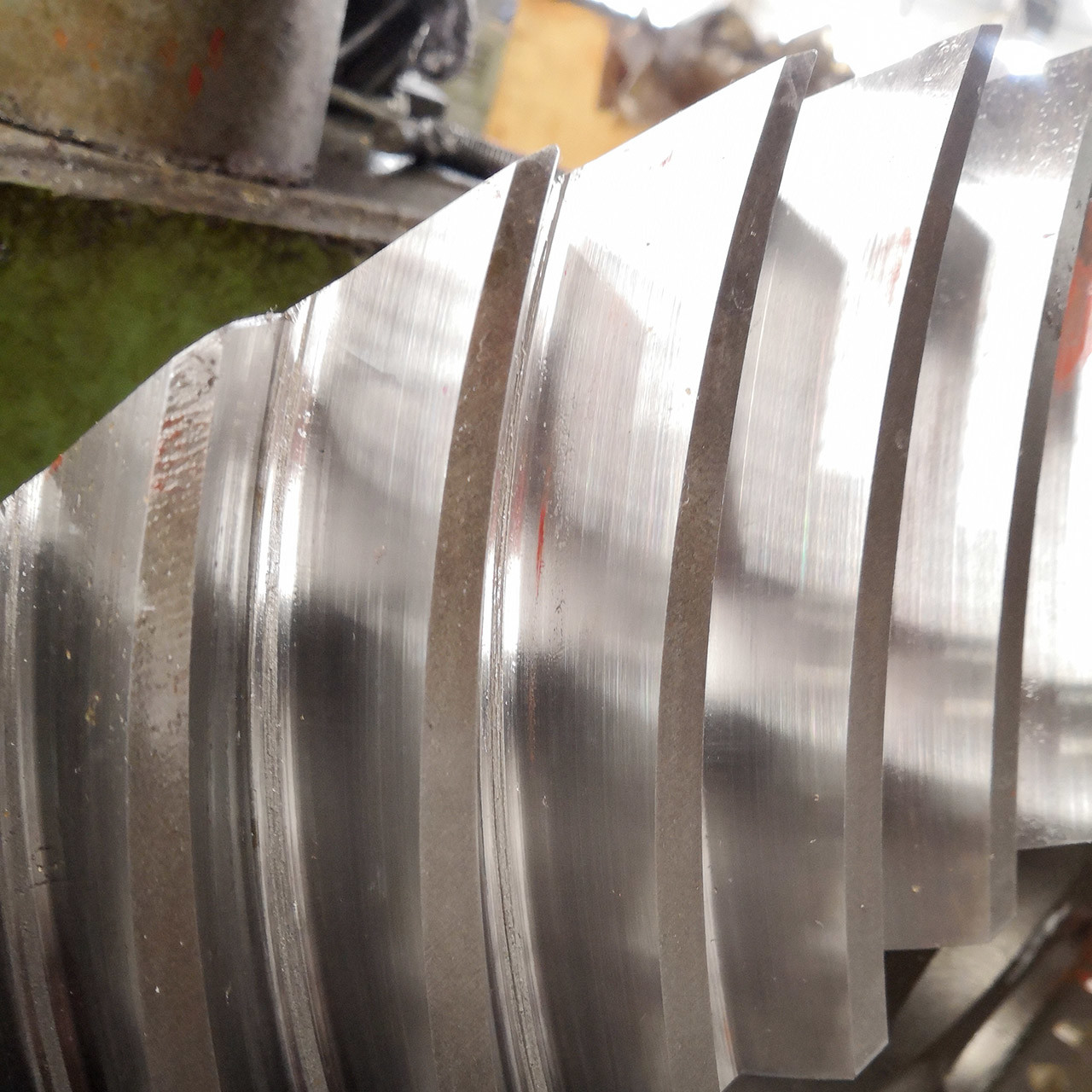

Bir spiral eğri dişli dişleri spiral biçiminde kesilmiş ve pitch yüzeyi koniktir.
Bu, spiral dişlerin yavaş yavaş dişlerle bağlantılı olması yoluyla gürültü ve titreşim azaltılmasına neden olur.
Bir dişli dişinin bir ucundan başlayan ve tüm diş kenarına giderek yayılan temas.

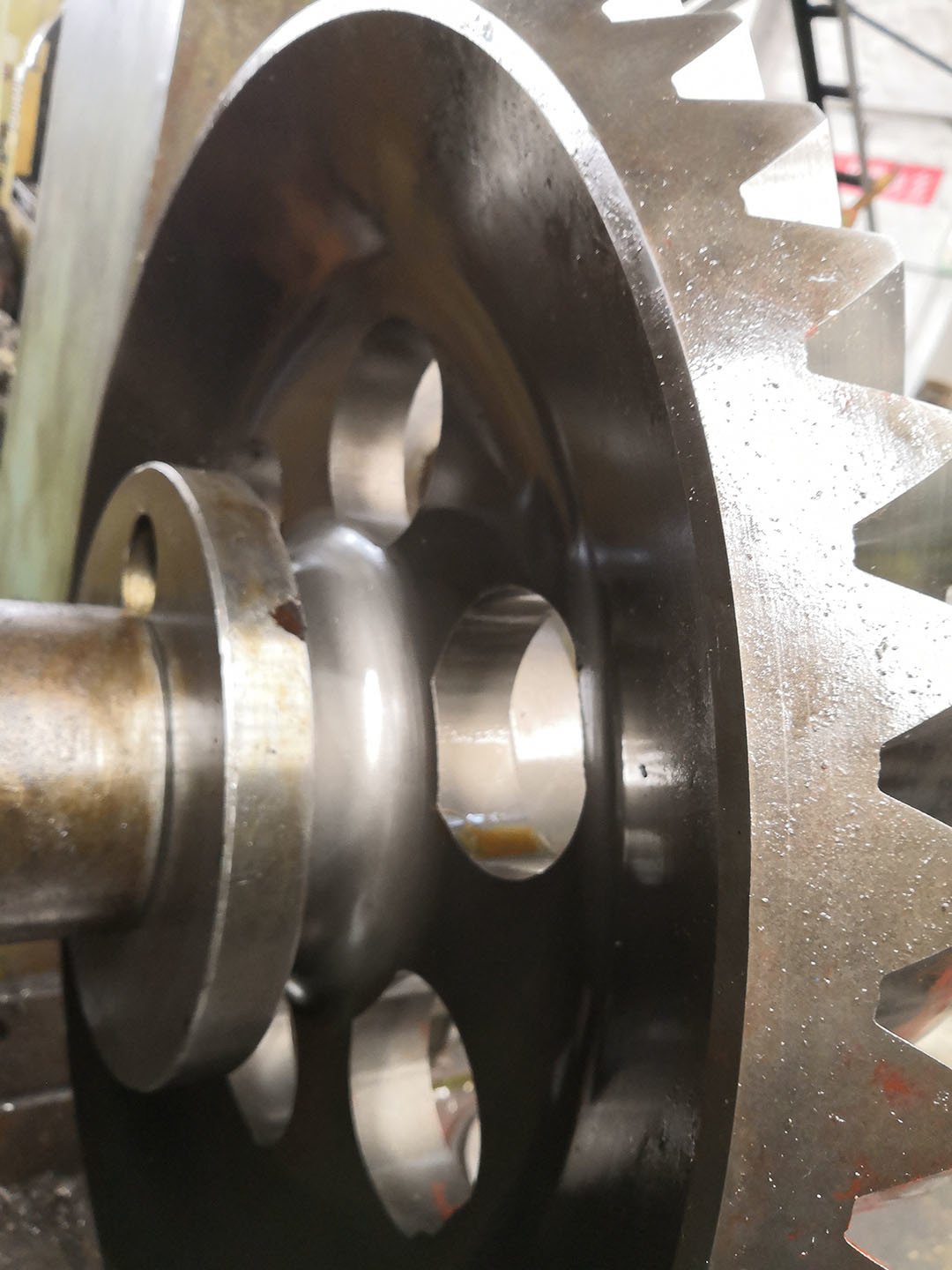

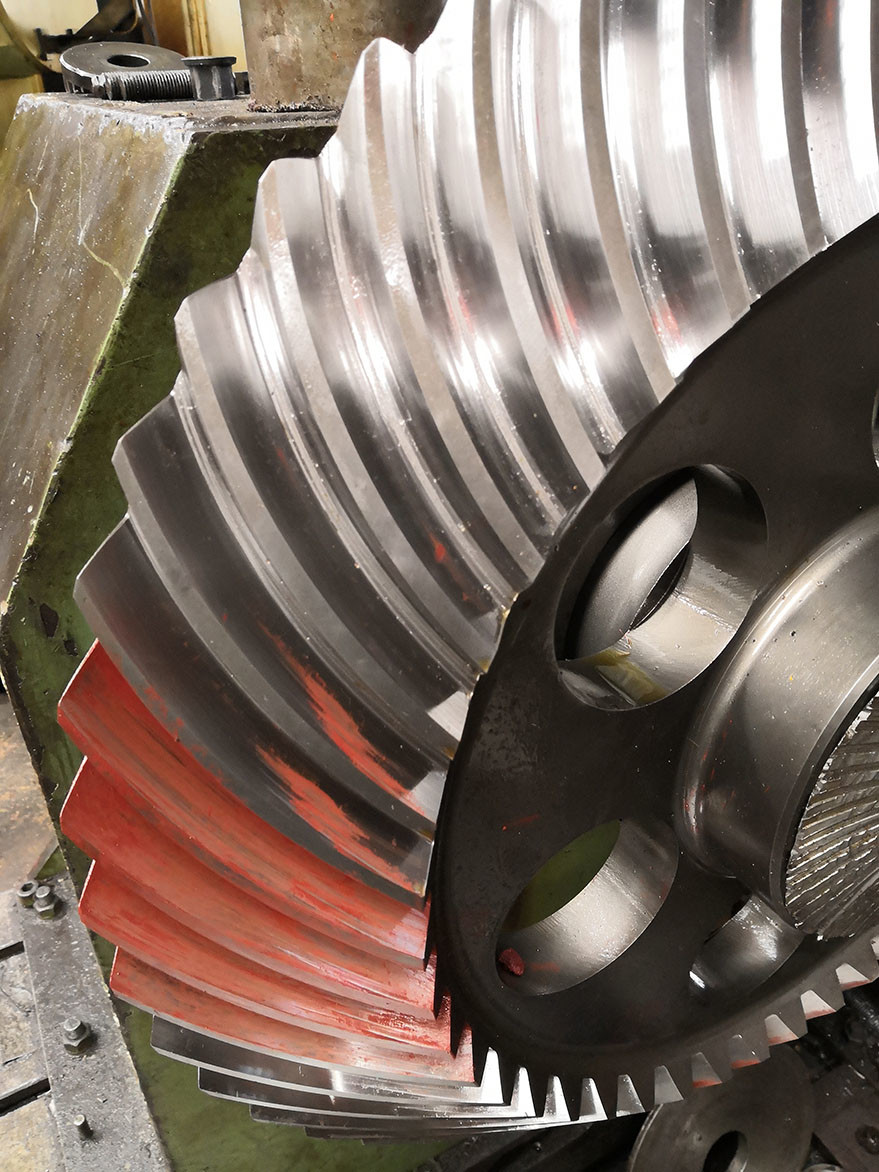

| Ürün | Spiral Bevel Gear Set |
| Özel yapımı | √ |
| Malzeme | SAE 4320/ 20CrNi2MoA |
| Düğüm Dişleri Üretimi | Delekleri freze etmek ve dişleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 14.117 |
| Diş Sayısı (Z) | 37 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 35° |
| Doğruluk Derecesi | ISO 6- 7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
