| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GG22082304 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $1500/ Piece |
| Ambalaj bilgileri: | Ahşap Kasa/Pallte |
| Teslim süresi: | 90 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 20 Adet/ay |
| Malzeme: | Döküm Stell | Sertlik: | 260-280 HB |
|---|---|---|---|
| Isı Tedavisi: | Söndürme ve Temperleme | Genişliği: | 250 mm |
| Paketleme: | Tahta Sandık/Palet | Dış çapı: | 3200 |
| Basınç açısı: | 20° | ||
| Vurgulamak: | AISI 4140 Ağır Hizmet Çevre Dişliler,AISI 4140 Ağır Hizmet Çevre Dişliler,Dişli Azdırma Çevre Dişli ve Pinyon |
||

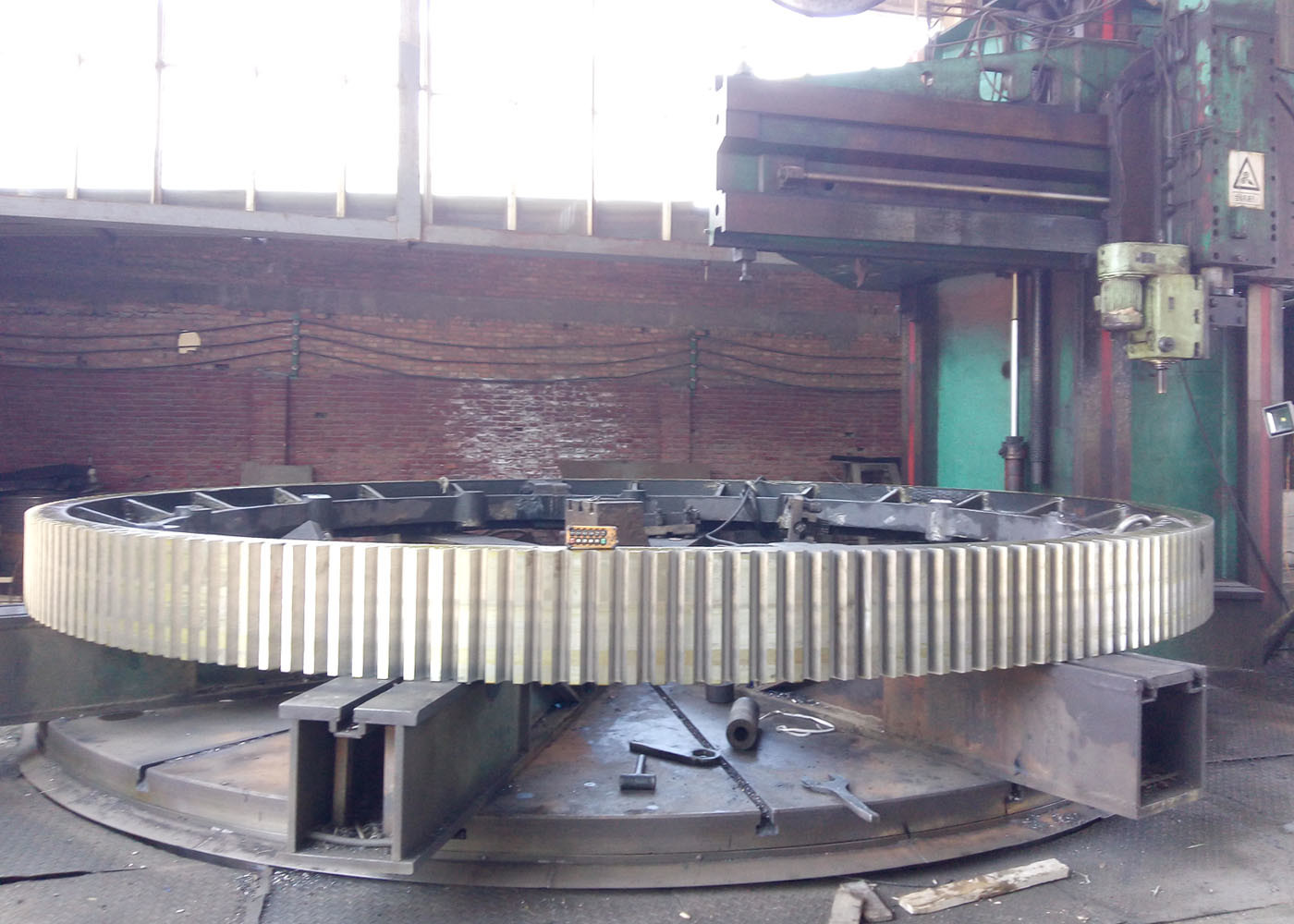

Özel yapımı dökme çelik büyük boyutlu dişli tekerleği ağır görevli çevre dişlileri
1) Girth Gear'ın Tanımı
Bir ana yapısal ve mekanik bileşen olarak, döner bir davul üzerindeki çevre aleti yaygın etkilere sahiptir giymesine izin verildiğinde.
Sonuç olarak, ekipman aşınması hemen ele alınmalı, tipik olarak değiştirme yoluyla,
Ancak, aşınma başladığında, basit ayarlamalar daha fazla hasarı önleyebilir.
2) Girth Gear'ın Isı Tedavisi
Dişliler istenen sertliğe ulaşmak için alev veya indüksiyon sertleştirilmişlerdir.
Çemberin ve dizinin sertliği Düğmeler ekipman ömrünü en üst düzeye çıkarmada önemli bir rol oynar.
3) Girth Gear malzemesi
Çelik dökümleri/ ZG 42CrMo (AISI 4140) veya ZG40CrNiMo (AISI 4340)
| Ürün | Girth Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindirsel dişliler |
| Üretim | Delekçeler frezeleme/delekçeler fırlatma |
| Diş Gıcırdatma | |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Kurşun açısı | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
