| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22082107 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| DP: | 1.8 | Saha çapı: | Φ677.33 |
|---|---|---|---|
| Dış çapı: | Φ688.85 | Eğim açısı: | 53 ° 7'48 ” |
| Yüz açısı: | 54 ° 25'43 " | Yüz genişliği: | 127mm |
| Vurgulamak: | DP1.8 48T Spiral Konik Dişli,DP1.8 48T Gleason Konik Dişli,Gleason Tipi Spiral Konik Dişli |
||

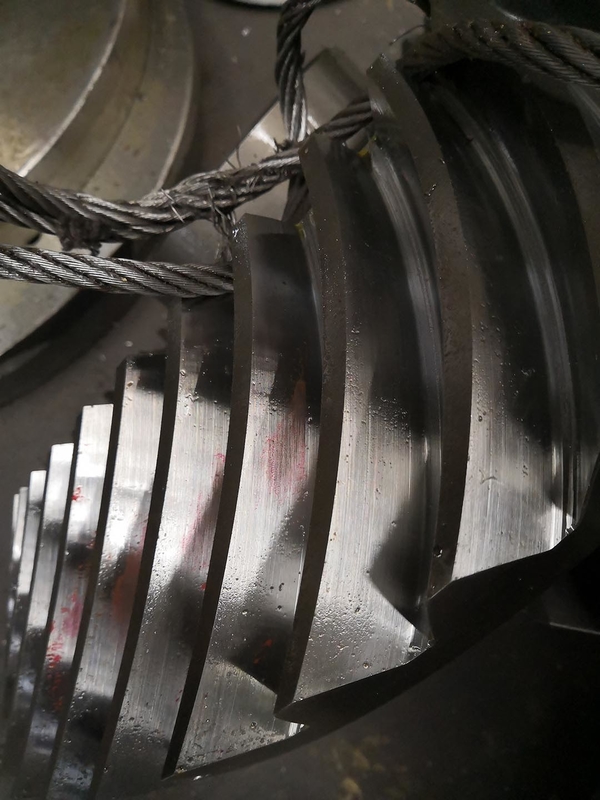

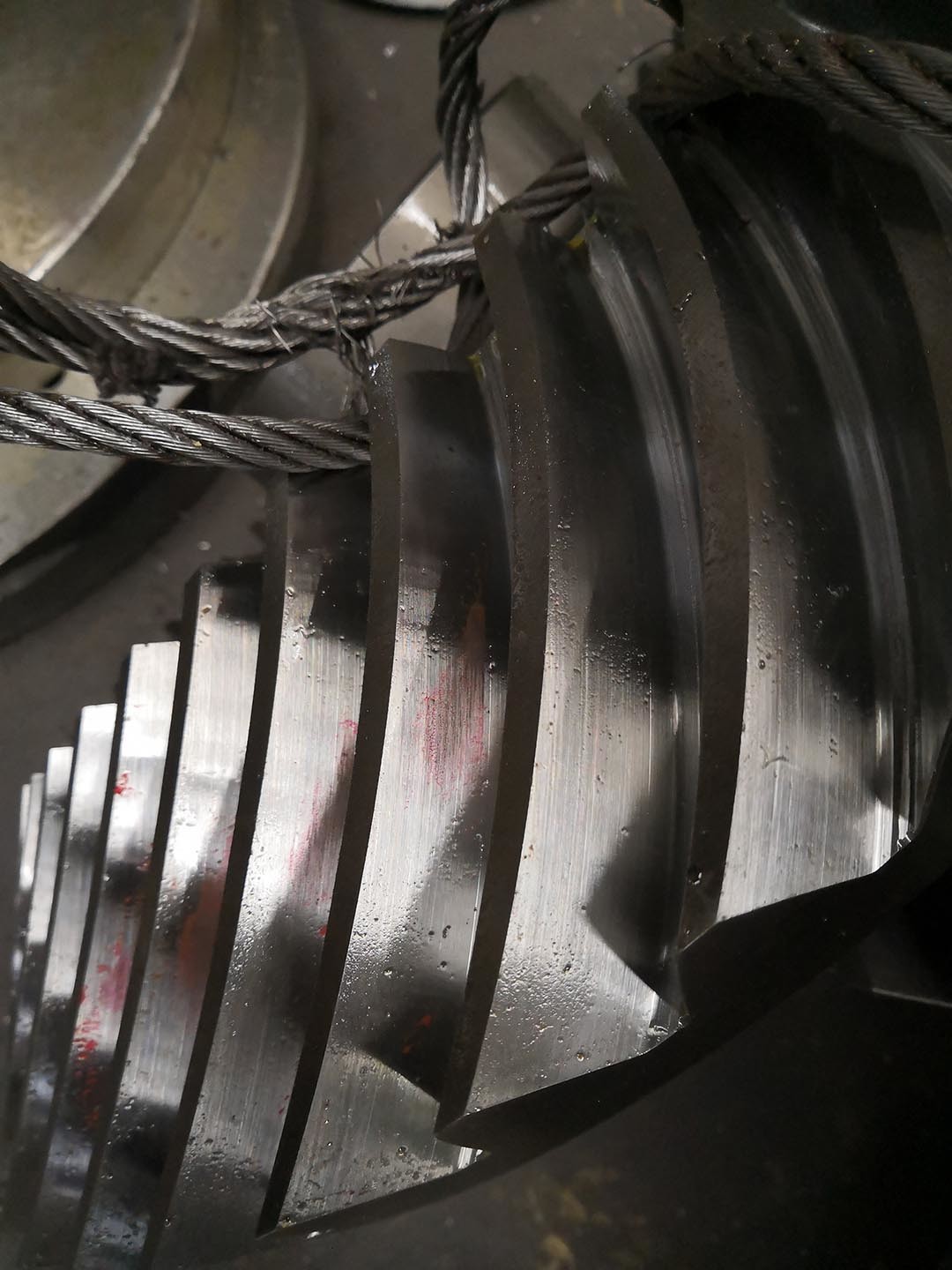

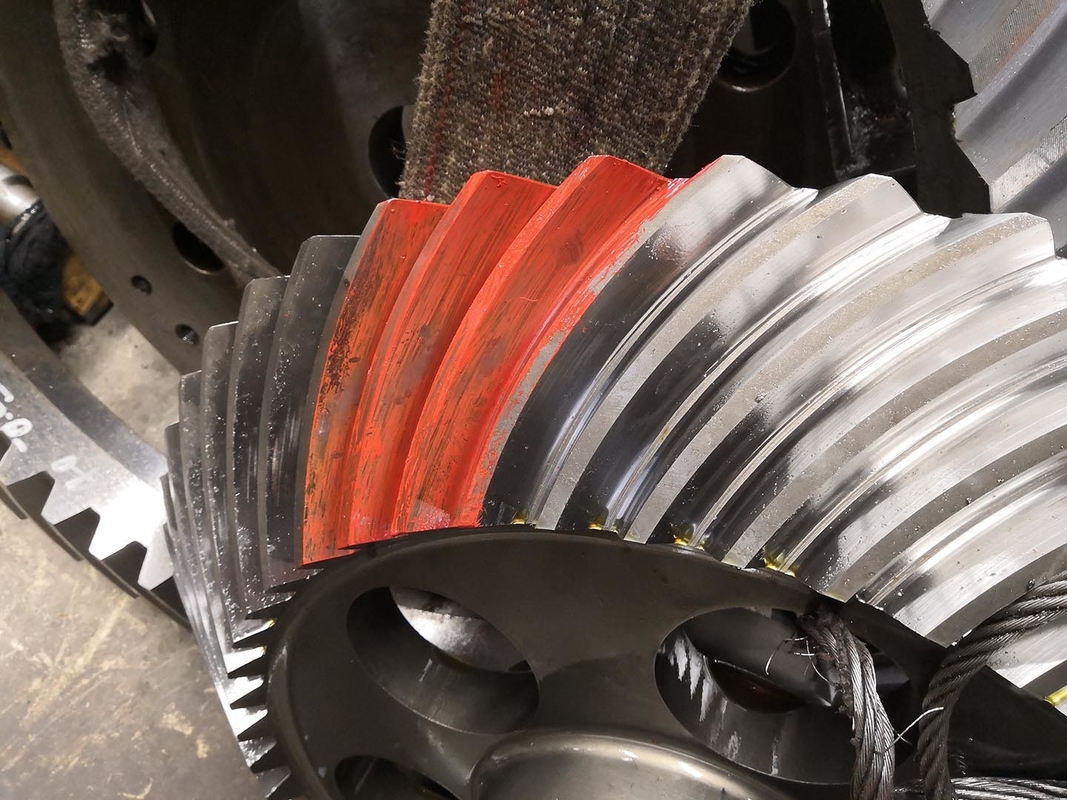

1) Helisel Konik Dişlinin Özellikleri
Helisel konik dişlilerin dişleri spiral hatlar boyunca oluşturulur. Silindirik dişlilere benzerler.
Dişler açılıdır; ancak helisel dişlilerde dişler de eğrilir.
Helisel konik dişliler, düz konik dişlilere göre mukavemet, salınım ve gürültü seviyesi avantajına sahiptir.
Helisel konik dişlilerin dezavantajı, eksenel bir itme yükü üretmeleridir. Bu nedenle, montajları için uygun yatak
konumu ve sağlam destek gereklidir.
| Ürünler | Helisel Konik Dişli Takımı |
| Özel Yapım | √ |
| Malzeme | SAE 4320/ 20CrNi2MoA |
| Diş İmalatı | Diş Frezeleme/Diş Taşlama |
| Diş Taşlama | |
| DP | 1.8 |
| Diş Sayısı (Z) | 48 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı (β) | 35° |
| Diş Hassasiyet Sınıfı | AGMA 10-11 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62 HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
