| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22082105 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Modül: | 12 | Saha çapı: | Φ476 |
|---|---|---|---|
| Dış çapı: | Φ503.22 | Yüz genişliği: | 45mm |
| Toplam yükseklik: | 70 mm | Malzeme: | SAE 4320 |
| Vurgulamak: | AGMA 10-11 gleason konik dişli,Gleason System Konik Dişliler 12 Modül,12 Modül gleason konik dişli |
||

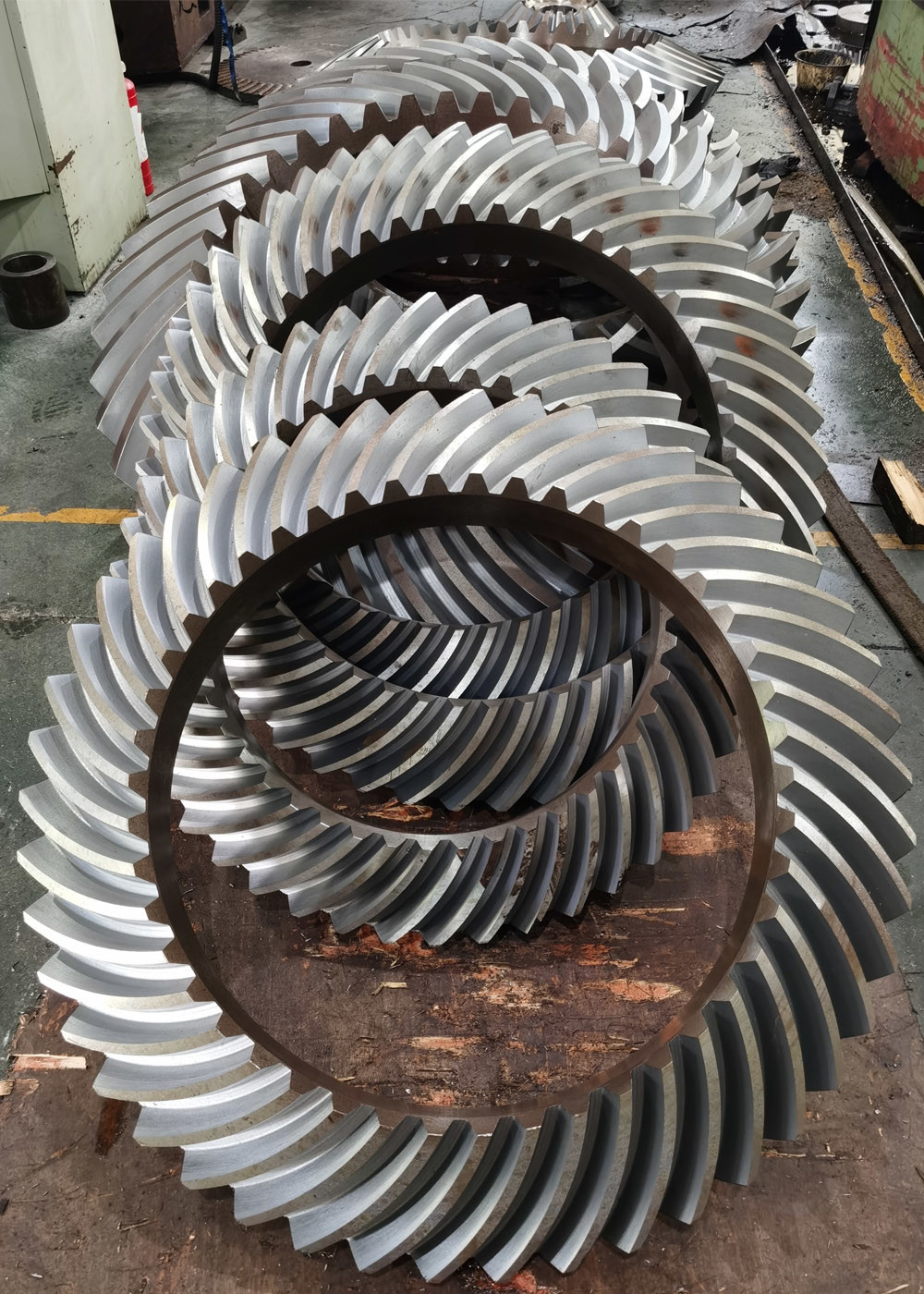

1) Spiral Bevel Gear'ın Özellikleri
Spiral eğri dişliler, yüksek hız ve yüksek tork gücü gerektiren uygulamalar için tasarlanmıştır.
En az onarım gerektiren uzun süreli performans sağlayarak tüketici maliyetlerini düşürmeye yardımcı olabilirler
Spiral eğri dişlilerle, kaydırmalara gerek yoktur ve önemli ölçüde azaltılmış bir risk vardır.
Eğri dişler ve bu dişler arasındaki daha derin çekiş daha fazla varlık kullanılabilirliğini sağlar.
Esnek performansı artırmak ve ekipman ömrünü uzatmak.
| Ürün | Spiral Bevel Gear Set |
| Özel yapımı | √ |
| Malzeme | SAE 4320/ 20CrNi2MoA |
| Düğüm Dişleri Üretimi | Donanım frezeleme/çöpeleme |
| Dişleri öğütmek | |
| Modül | 12 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | AGMA 10-11Grade |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
