| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22082102 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Toplam yükseklik: | 14 | Uç Çapı: | Φ1882 |
|---|---|---|---|
| helezon açısı: | 35° | Malzeme: | 20CrNi2MoA |
| Yüz genişliği: | 50 | iç delik: | Φ1650 |

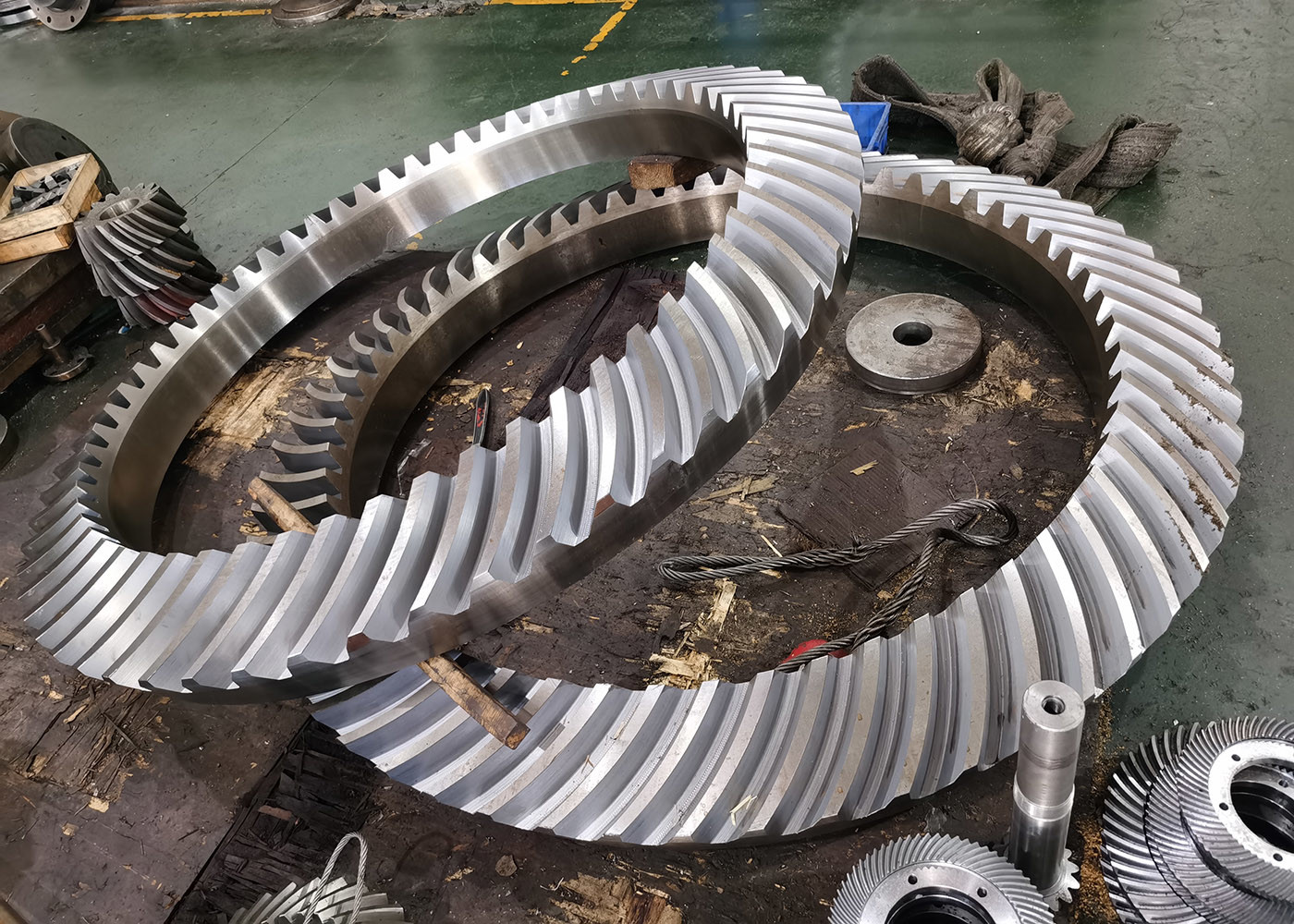

| Vurgulamak: | 62T Büyük Boy Spiral Konik Dişliler,YIZGEAR Spiral Konik Dişliler,Spiral Konik Dişliler Set 30 Modül |
||
1) Helisel konik dişlilerin üretim kapasitesi
Gleason modülü: 0.8'den 30'a kadar
Tip: Gleason ve Klingelnberg tipi, tercihen Gleason Tipi
Maksimum dişli çapı: 2000 mm
Maksimum pinyon eksen çapı: 200 mm
Gleason yöntemine göre özetlerin şirket içinde geliştirilmesi ve hesaplanması
Sadece takım olarak teslimat
Montaj mesafelerini sağlamak her zaman daha iyidir
Gleason test makinelerinde temas aralıklarının kontrolü
Isıl işlemden sonra dişli taşlama
| Ürünler | Helisel Konik Dişli Takımı |
| Özel Yapım | √ |
| Malzeme | 20CrNi2MoA |
| Dişli Diş İmalatı | Dişli Frezeleme |
| Dişli Diş Taşlama | √ |
| DP | |
| Diş Sayısı (Z) | 62T |
| Basınç Açısı (α) | 20° |
| Helis Açısı (β) | 35° |
| Diş Hassasiyet Sınıfı | ISO 7 Sınıfı/ AGMA 11 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62 HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
