| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22082101 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Toplam yükseklik: | 14 | Uç Çapı: | Φ46.17 |
|---|---|---|---|
| helezon açısı: | 35° | Malzeme: | 20CrMo |
| Yüz genişliği: | 8 | iç delik: | Φ32 |
| Vurgulamak: | Gleason Tipi Şanzıman Spiral Konik Dişliler,30T ve 21T Spiral Konik Dişliler,Gleason Tipi Şanzıman dişlileri |
||

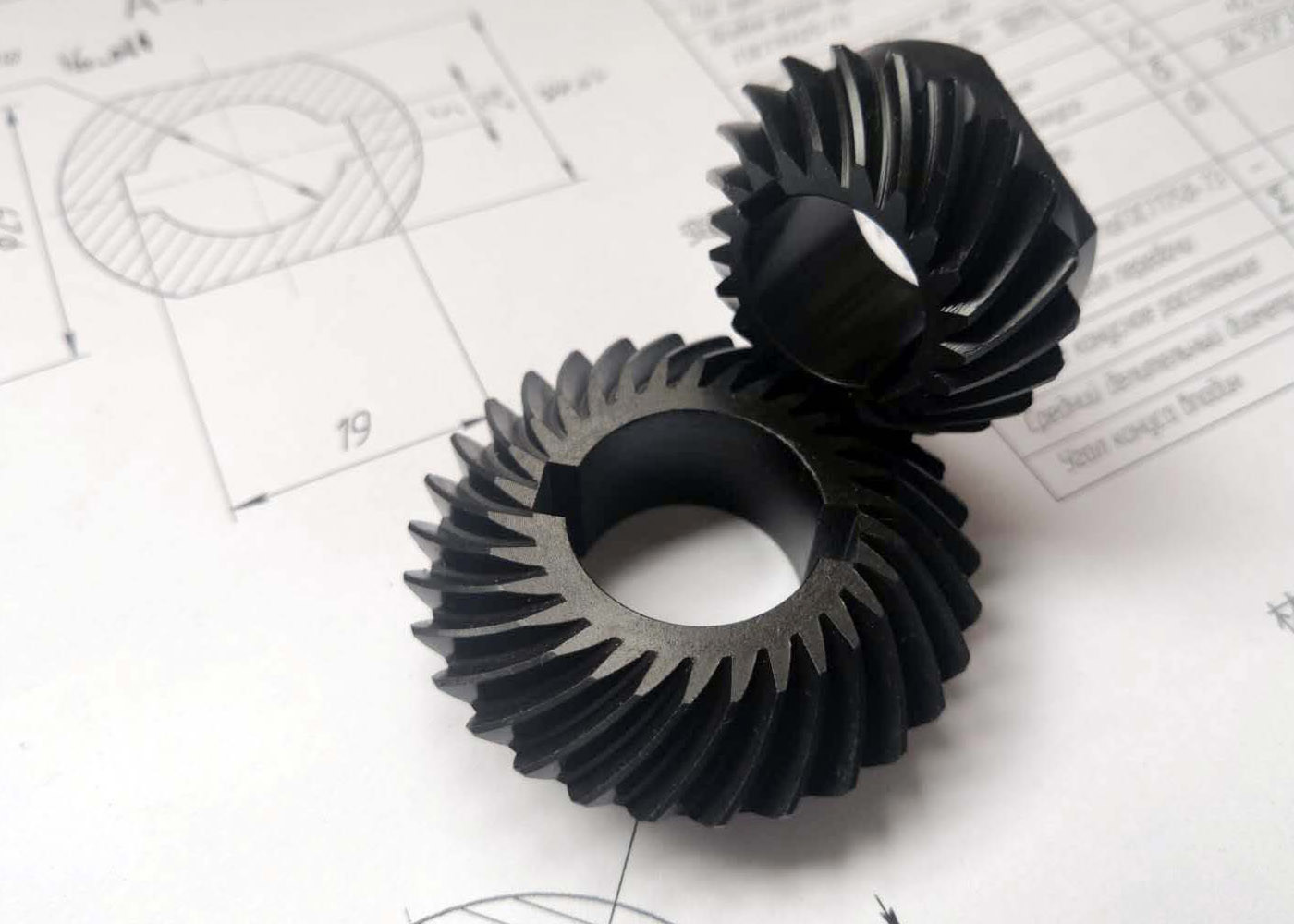

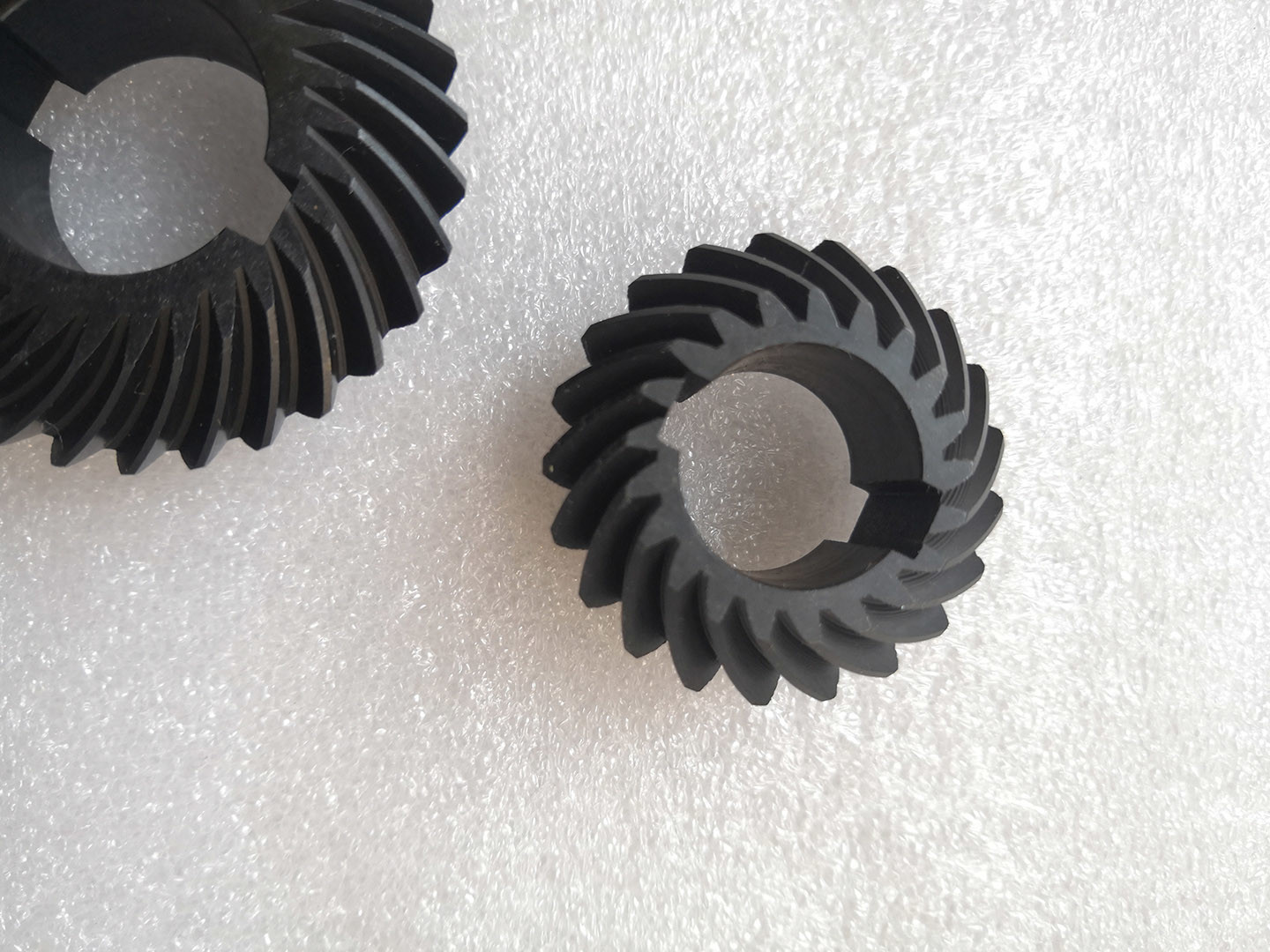

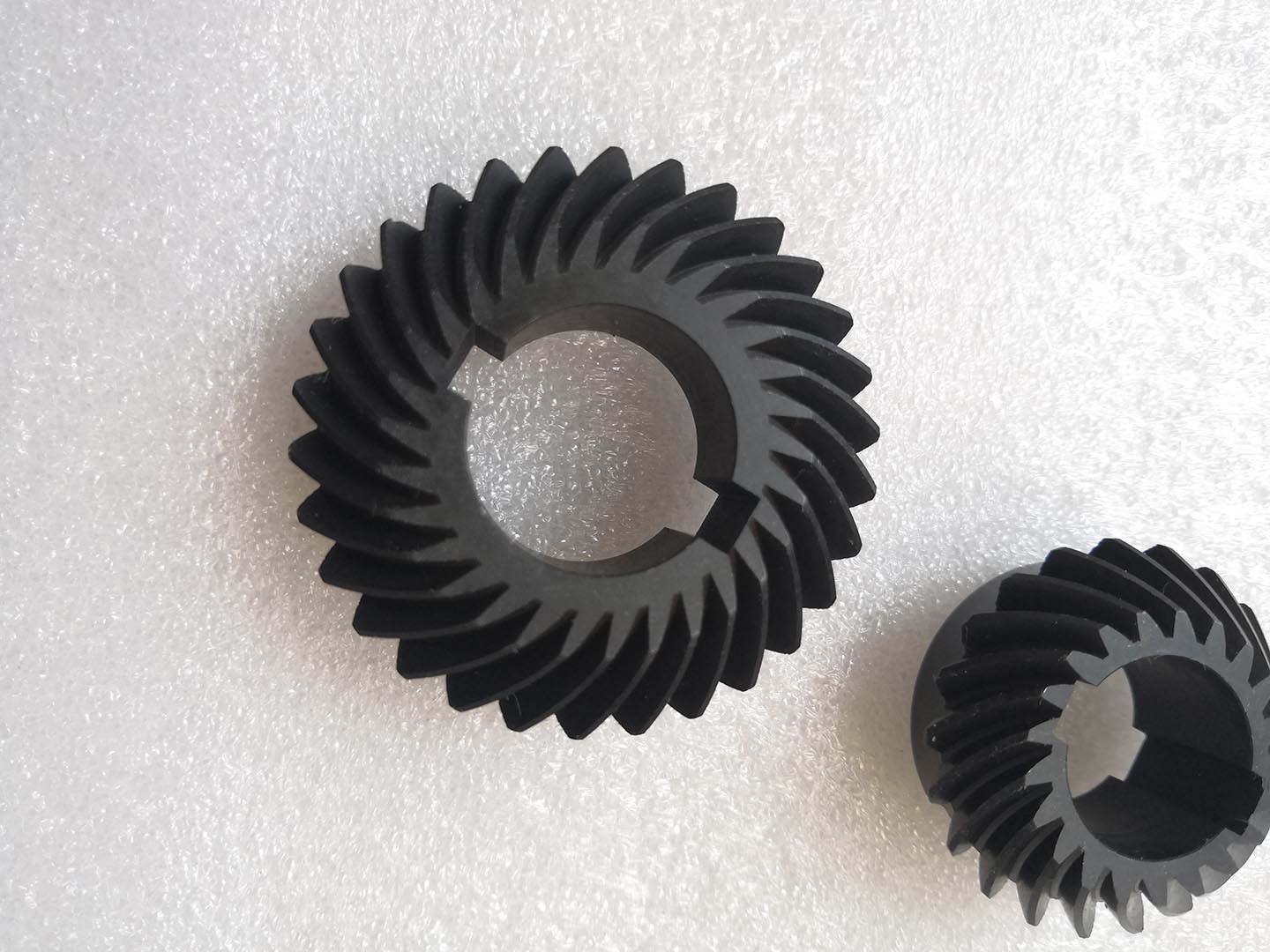

1) Şevli Dişli Takımının Tanımı
Şevli dişliler Gleason tipleri (sabit olmayan diş derinliğine sahip dairesel yaylar),
Oerlikon ve Curvex tipleri (sabit diş derinliğine sahip dairesel yaylar), Klingelnberg Cyclo-Palloid
(Sabit diş derinliğine sahip Epicycloide) veya Klingelnberg Palloid olarak üretilebilir.
Şevli dişliler, helisel dişlilerin düz kesim akrabalarına göre aynı
avantaj ve dezavantajlara sahiptir. Düz şevli dişliler genellikle 5 m/s'nin altındaki hızlarda veya küçük dişliler için 1000 d/d'de kullanılır.
| Ürünler | Şevli Dişli Takımı |
| Özel Yapım | √ |
| Malzeme | 20CrMo |
| Diş İmalatı | Diş Frezeleme |
| Diş Taşlama | 1.5 |
| Modül (M) | |
| Diş Sayısı (Z) | 21/30 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 35° |
| Hassasiyet Sınıfı | ISO 7 Sınıfı/ AGMA 11 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanı
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
