| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22081503 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Uzunluk: | 503mm | Şaft Açısı: | 90° |
|---|---|---|---|
| DP: | 3.907 | Malzeme: | 20CrMnTi |
| Eğim açısı: | 16 ° 13 ' | Kök açısı: | 14 ° 51 ' |
| Vurgulamak: | 6.5 Modül Gleason Spiral Dişli Mili,Şanzıman Dişlileri ve Şaftları,6.5 Modül Şanzıman Dişlileri ve Şaftları |
||

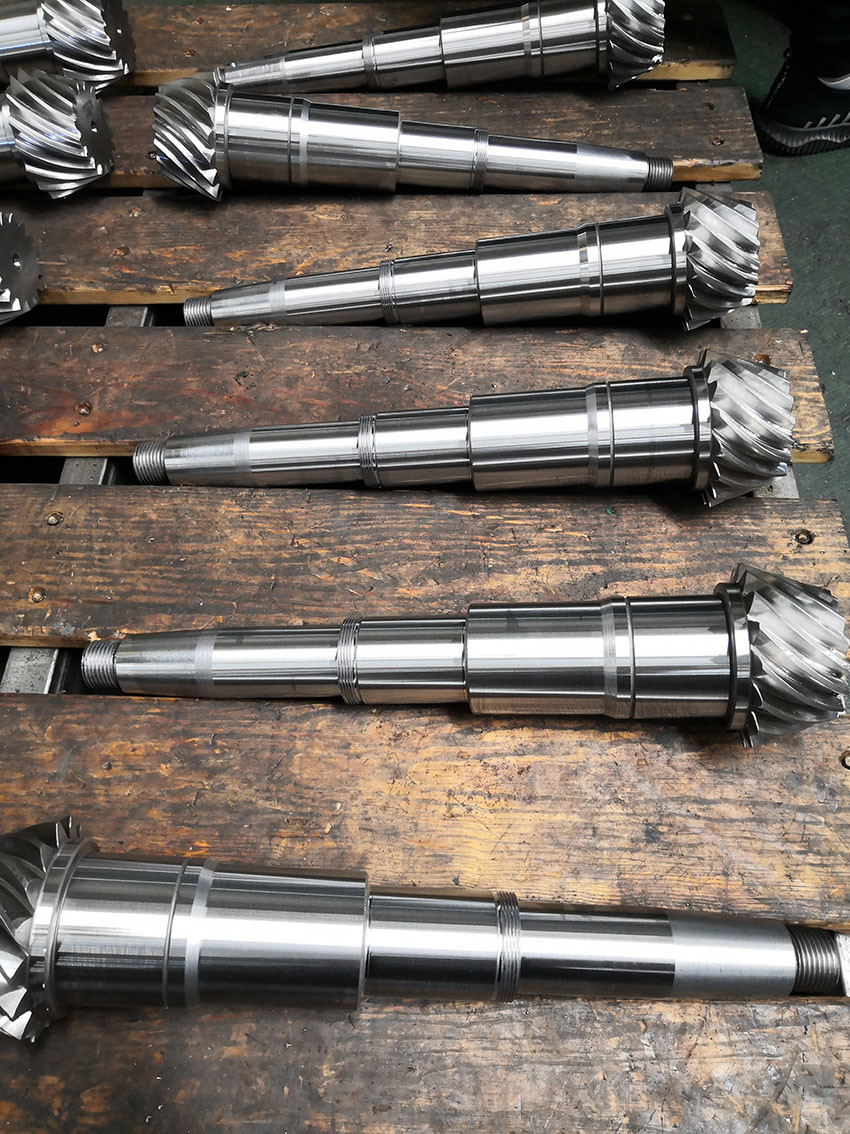

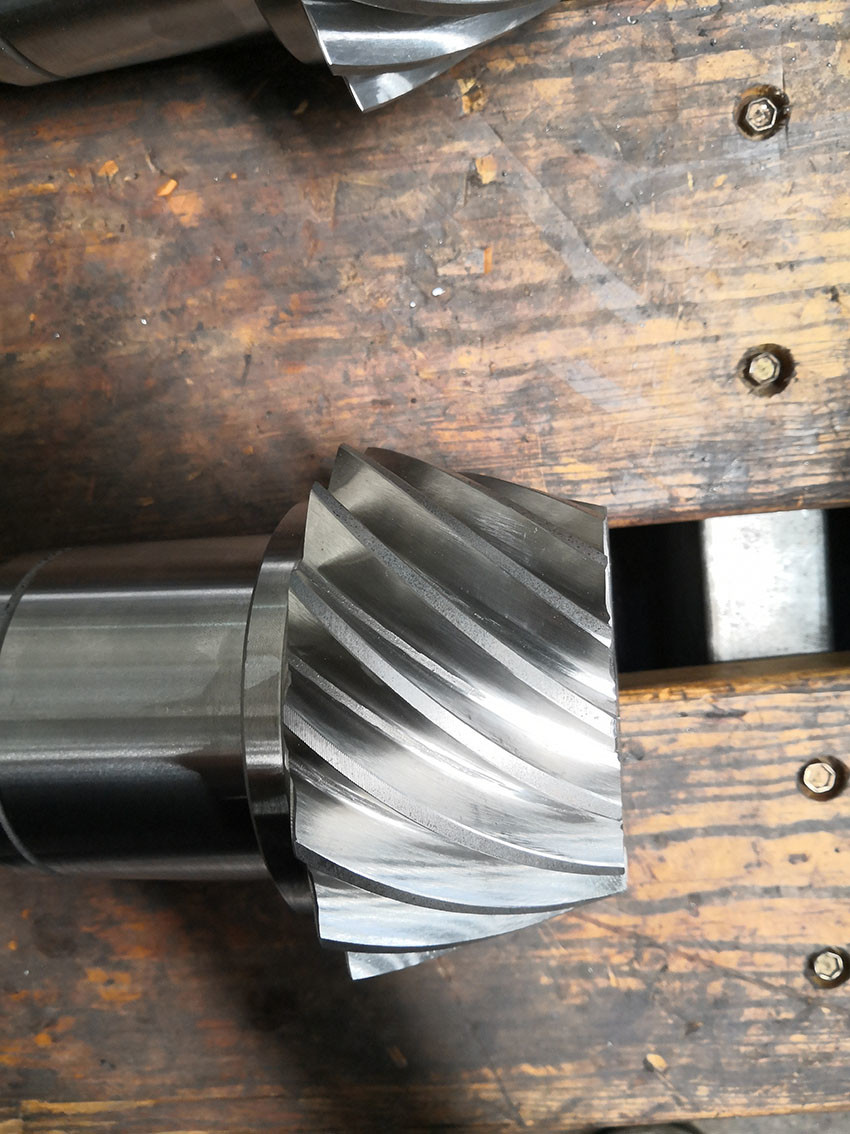

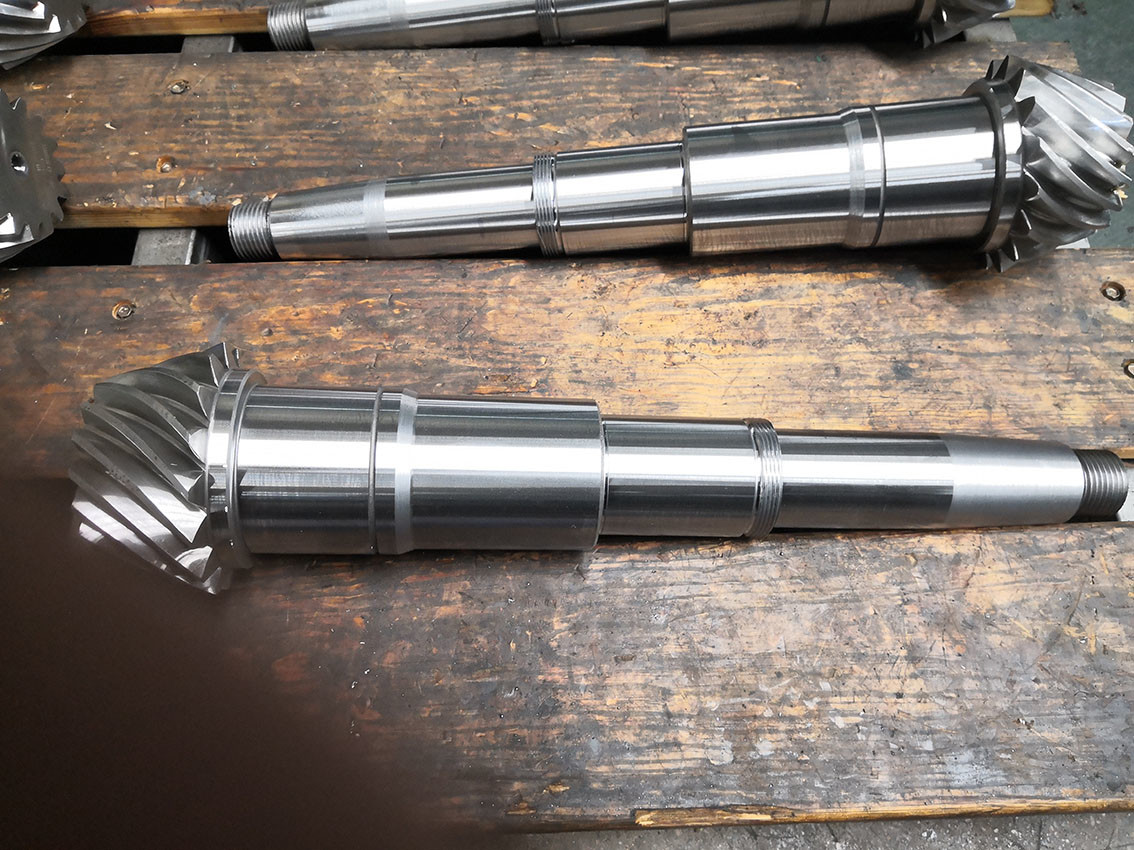

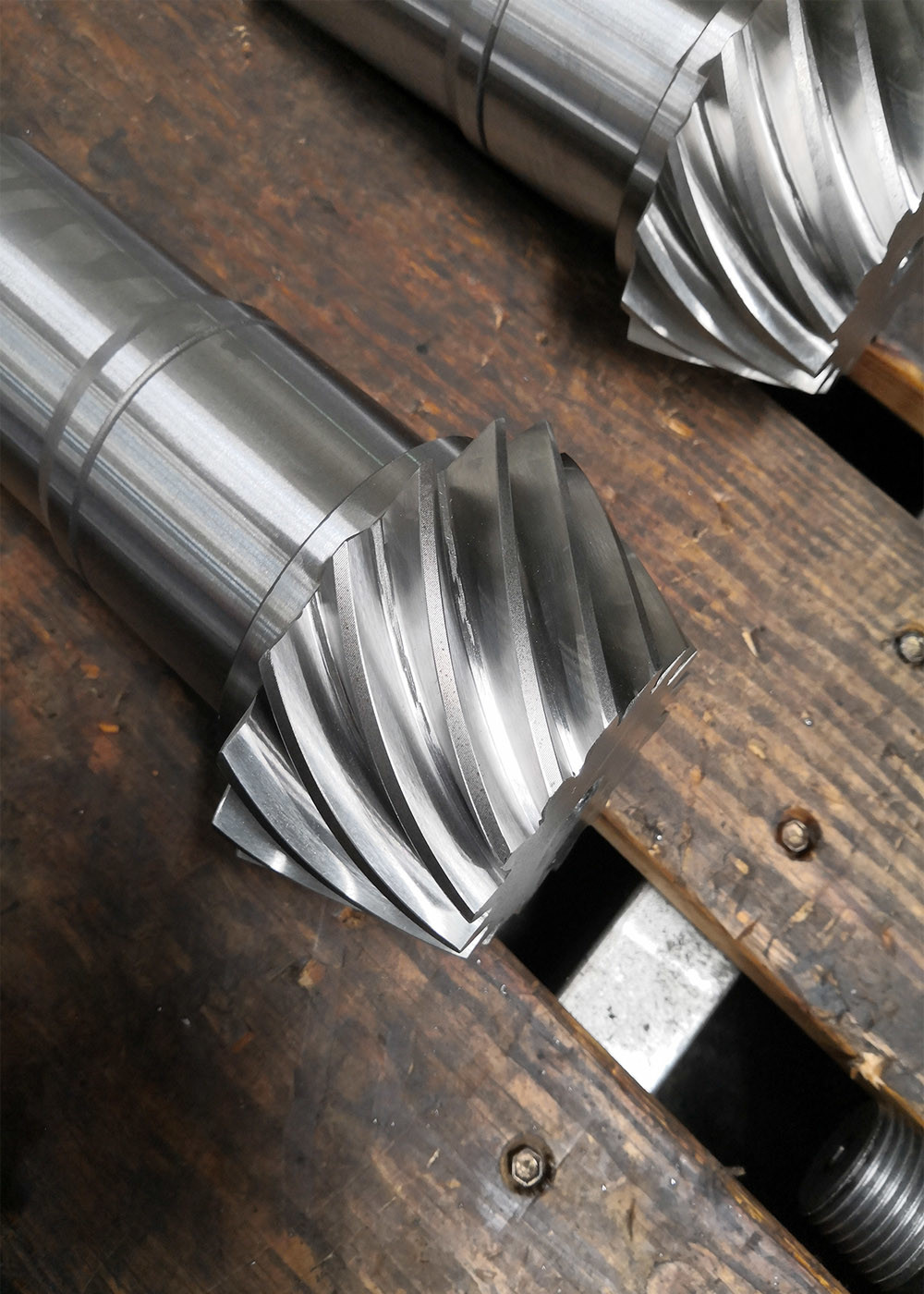

1) Helisel konik dişli milinin tanımı
Bu helisel konik dişli, toplam uzunluğu 503 mm olan 6,5 M 16T'dir.
Milin pürüzlülüğü Ra 0.8'dir.
Dış çapı Φ119.07'dir.
2) Helisel konik dişli üretimi
Malzeme temperlenmiş ve menevişlenmiş 260-280 HB'dir.
Karbonlama ısıl işlemi 58-62 HRC
Sertleştirilmiş tabaka derinliği 1,4-1,8 mm
Çekirdek sertliği 35-42 HRC
Dişli frezeleme ve dişli taşlama
| Ürünler | Helisel Konik Dişli Mili |
| Özel Yapım | √ |
| Malzeme | 20CrMnTi |
| Dişli Diş Üretimi | Dişli Frezeleme/Dişli Taşlama |
| Dişli Diş Taşlama | √ |
| Modül (M) | 6.5 |
| Diş Sayısı (Z) | 16 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 35° |
| Hassasiyet Sınıfı | ISO 6 Sınıfı/ AGMA 11 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanı
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
